200V水中ポンプ
上吐き出し口採用による省スペース仕様です。狭い場所での使用する場合も、スペースを有効活用できます。
また、片水路構造なので、効率の良いモーター冷却が可能です。
ハイギャップ構造のハイスピン形羽根車の採用で、さらに摩耗に強くなり、砂などのロックが少ないハイグレードなポンプです。
耐摩耗・耐久性・軽量性をより重視し、アルミダイカスト部分を特殊合成ゴムで被覆した仕様で。

10Kフランジ付の機種もあります。
フランジ仕様により、配管接続が簡単にできます。

KRS-65.5、KRS-85.5、KRS2-89は、低揚程専用に開発し、無駄な電力消費を省きます。
低水位運転にもモータ冷却効果をもたせています。
KRS2-8S、KRS1022は、4極モータを採用し、シンプル構造で耐久性・利便性も重視しました。
- 土木(河川・港湾・橋梁・ダム・トンネル・地下鉄・上下水道など)・建築工事の排水用。
- 雨水・湧水・溜り水の排水用。
- 一般の揚水・排水用。
- 各種工場での揚水・排水用。
仕様表
商品 コード |
50Hz | 215140 | 215180 | 215100 | 215260 | 215370 | 215300 | 215460 | ― | ― | |
---|---|---|---|---|---|---|---|---|---|---|---|
60Hz | 215130 | 215170 | 215090 | ― | 215360 | 215290 | 215450 | 215531 | 215540 | ||
商品名 | 2"水中 ポンプ 2.2-20 |
2"水中 ポンプ 3.7-30 |
2"水中 ポンプ 1.5-15 |
3"水中 ポンプ 1.5-15 |
3"水中 ポンプ 5.5-30 |
3"水中 ポンプ 3.7-20 |
4"水中 ポンプ 3.7-18 |
4"水中 ポンプ 7.5-30/10KF |
4"水中 ポンプ 11-35 |
||
クラス | 2吋 | 3吋 | 4吋 | ||||||||
メーカー | 鶴見製作所(ツルミポンプ) | ||||||||||
メーカー名称 | 一般工事排水用水中ハイスピンポンプ | 一般工事排水用 水中ポンプ |
|||||||||
型式 | KTV2-22 | KTV2-37H | KTV2-15 | KTV2-55 | KTV2-37 | KTZ47.5 | KTZ411 | ||||
口径 (mm) | 50 | 80 | 100 | ||||||||
出力 (kW) | 2.2 | 3.7 | 1.5 | 5.5 | 3.7 | 7.5 | 11 | ||||
電圧 (V) | 三相200 | ||||||||||
全揚程 (m) | 20 | 30 | 15 | 22 | 18 | 30 | 35 | ||||
吐出量(m3/min) | 0.2 | 0.6 | 0.5 | 0.8 | 1 | ||||||
異物通過径 (mm) | 8.5 | 12 | 8.5 | ||||||||
重量 (kg) | 23 | 35 | 19.5 | 46.5 | 35 | 105 | 132 | ||||
寸法 (mm) |
幅1 | W1 | 240 | 285 | 240 | 300 | 285 | 345 | 373 | ||
幅2 | W2 | 240 | 285 | 240 | 300 | 285 | 314 | 350 | |||
高 | H | 416 | 510 | 396 | 545 | 510 | 829 | 728 | |||
備考 | ― | 10Kフランジ付 | ― |
商品 コード |
50Hz | 215600 | ― | 215671 | 215790 | ― | 215920 | ― | ― | |
---|---|---|---|---|---|---|---|---|---|---|
60Hz | 215590 | 215650 | ― | ― | 215850 | 215900 | 216050 | 216150 | ||
商品名 | 6"水中 ポンプ 5.5-10 |
6"水中 ポンプ 7.5-10 |
6"水中 ポンプ 7.5-15 |
6"水中 ポンプ 11-20 |
8"水中 ポンプ 低5.5-5 |
8"水中 ポンプ 低9-8 |
8"水中 ポンプ 11-10 |
10"水中 ポンプ 22-10 |
||
クラス | 6吋 | 8吋 | 10吋 | |||||||
メーカー | 鶴見製作所(ツルミポンプ) | |||||||||
メーカー名称 | 一般工事排水用水中ポンプ | |||||||||
型式 | KRS-65.5 | KRS2-A6 | KTZ-67.5 | KTZ611 | KRS-85.5 | KRS2-89 | KRS2-8S | KRS1022 | ||
口径 (mm) | 150 | 200 | 250 | |||||||
出力 (kW) | 5.5 | 7.5 | 11 | 5.5 | 9 | 11 | 22 | |||
電圧 (V) | 三相200 | |||||||||
全揚程 (m) | 10 | 15 | 20 | 5 | 8 | 10 | 10 | |||
吐出量 (m3/min) | 2 | 1.6 | 1.7 | 3.8 | 4 | 8 | ||||
異物通過径 (mm) | 20 | 8.5 | 20 | 30 | 25 | |||||
重量 (kg) | 115 | 130 | 107 | 135 | 125 | 175 | 174 | 450 | ||
寸法 (mm) |
幅1 | W1 | 423 | 415 | 330 | 373 | 445 | 470 | 472 | 520 |
幅2 | W2 | 369 | 373 | 314 | 350 | 413 | 403 | 409 | 520 | |
高 | H | 698 | 685 | 661 | 728 | 800 | 814 | 814 | 1,439 | |
備考 | ― |
※ 高さはハンドルを含みます。
寸法図

性能曲線 (KTV型)

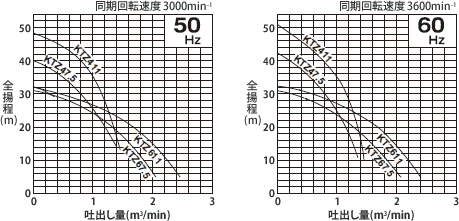

性能曲線 (KTZ型)

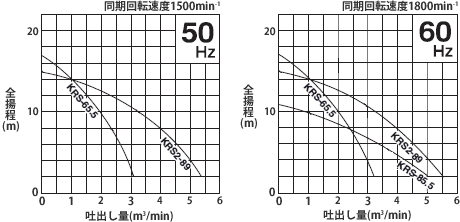

性能曲線 (KRS-65.5、KRS-85.5、KRS2-89)

性能曲線 (KRS2-8S、KRS1022)

販売品
商品コード | 商品名 | 適用クラス |
---|---|---|
510000 | 排水ホース2″10m巻 | 2吋 |
510010 | 排水ホース2″20m巻 | |
510020 | 排水ホース2″30m巻 | |
510030 | 排水ホース2″50m巻 | |
510040 | 排水ホース2″100m巻 | |
511100 | 排水ホース2インチ | |
511200 | 排水ホースバンド2インチ | |
511300 | サクションホース2インチ | |
511400 | サクションバンド2インチ | |
510100 | 排水ホース3″10m巻 | 3吋 |
510110 | 排水ホース3″20m巻 | |
510120 | 排水ホース3″30m巻 | |
510130 | 排水ホース3″50m巻 | |
510140 | 排水ホース3″100m巻 | |
511110 | 排水ホース3インチ | |
511210 | 排水ホースバンド3インチ | |
511310 | サクションホース3インチ | |
511410 | サクションバンド3インチ | |
511120 | 排水ホース4インチ | 4吋 |
511220 | 排水ホースバンド4インチ | |
511320 | サクションホース4インチ | |
511420 | サクションバンド4インチ | |
511130 | 排水ホース6インチ | 6吋 |
511230 | 排水ホースバンド6インチ | |
511330 | サクションホース6インチ | |
511430 | サクションバンド6インチ | |
511140 | 排水ホース8インチ | 8吋 |
511240 | 排水ホースバンド8インチ | |
511340 | サクションホース8インチ | |
511440 | サクションバンド8インチ |
