不陸レーザーレベルを使えば、今まで骨の折れる作業だった床面の不陸の確認が1人で簡単、短時間に測定できます。2人で作業する必要がありません。
土間施工、下地処理、床仕上げ、OAフロア施工等の墨出し前の床の作業を補助。作業効率、仕上げ品質向上に貢献します。
床面の正確な不陸(凸凹)確認は、腰が痛くなるような姿勢で屈みこんだり、何度も測定し直したりするため難しく、骨の折れる作業です。
きちんと正確に、床面をくまなく確認しようとすれば、膨大な時間と複数の人員が必要になります。
ポイント毎での確認作業方法で正確に測定することは、ほとんど不可能かもしれません。

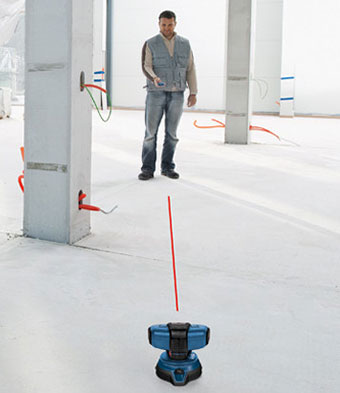

大面積の床も付属のリモコンを使って立ったまま1人で簡単快適に測定することができます。
不陸がある部分は、2本のレーザー光が離れて見えるため一目で確認することができます。
従来の、ポイント毎の測定で非常に時間がかかる測定方法とは異なり、不陸レーザーレベルは、数分で全面の測定が可能です。
測定結果は100%の信頼性とミリ単位の正確さを備えています。
高低差の測定はターゲットプレートを使用
本体を床面の基準点の近くに置き、スイッチを入れてください。
レーザー光がX形に2本照射され、水平を自動補正します。
2本のレーザー光が基準点で1本になるようにヘッド部の高さを調整します。
リモコンでヘッド部を回転させ、測定します。レーザー光が2本に見える部分に不陸があります。
不陸部分の高低差は、ターゲットプレートを使用することで測定が可能です。ターゲットプレートの金属ピンを不陸（凸凹）の真上になるように設置します。ターゲットプレートに走るレーザーラインがその偏差の数値を表します。
平坦な床ではレーザーラインは基準のラインに重なります。
IP54 防塵防滴機能
バッテリー残量表示
バッテリーの残量をLEDで表示します。
レーザー光照射口
セルフレベリングの後、左右2箇所からレーザー光を照射します。
高さ調整ダイヤル
設定時に本体の高さを調整します。
バッテリー収納部(電池収納部)
リチウムイオンバッテリーを使用します。単3アルカリ乾電池4本でも使用できます。
リモコン受信部
付属のリモコンの信号を受信します。
ハンドル
運搬用ハンドル。折りたたみ式で、本体に収納できます。
メインスイッチ
レーザー光の照射を開始します。
モニター駆動回転部

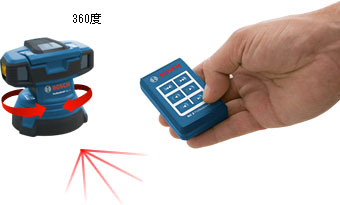

リモコン操作により、水平方向に左右どちらにも360°回転します。
仕様表
| 商品コード |
243307 |
| 商品名 |
レーザーポイント/B不陸用 |
| メーカ |
ボッシュ |
レーザー
ポイント |
型式 |
GSL 2型 |
| レーザー (nm) |
630-670 <5mW クラス3R |
使用可能
距離範囲 (m) |
ターゲットプレート未使用時：0.5～10 *
ターゲットプレート使用時：0.5～20 * |
| 測定精度 (mm/m) |
±0.3 |
| 自動補正範囲 (°) |
±4（5秒以内） |
| 使用温度範囲 (℃) |
-10～+50 |
| 保管温度範囲 (℃) |
-20～+70 |
| 電源 |
ボッシュ純正10.8Vリチウムイオンバッテリー(プロ用)
もしくは、単3アルカリ乾電池x4本 |
| 連続使用時間 (時間) |
最大約15時間 |
| 質量 (kg) |
1.4（本体のみ） |
| 寸法 (mm) |
H200XW215 |
| 防塵・防水性能 |
IP54 |
| リモコン |
型式 |
RC2型 |
使用可能
距離範囲 (m) |
0～20 |
| 使用温度範囲 (℃) |
-10～+50 |
| 保管温度範囲 (℃) |
-20～+70 |
| 電源 |
単4アルカリ乾電池×3本 |
| 質量 (g) |
50 |
| 付属品 |
リモコン、ターゲットプレート、レーザーメガネ、
キャリングケース、バッテリー2個、充電器 |
*使用可能距離範囲は、使用周囲の明るさなどにより、短くなる場合があります。
