テンションメーターダイナホール

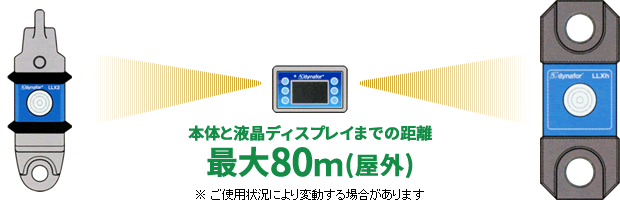

2.4GHzのワイヤレス遠隔表示は有線式の配線のわずらわしさがなく、作業もスピードアップ。

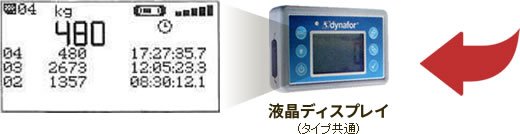

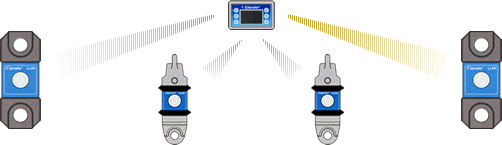

液晶ディスプレイは全機種共通なので共用できます。また、4台同時使用ができます。

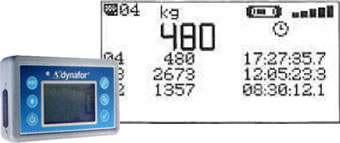

荷重データは年月日、時間情報とともに最大99個保存できます。保存したデータは液晶ディスプレイの電源を切っても消去されません。保存したデータに風袋機能を使用したり、削除が可能です。

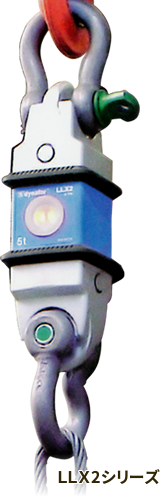

LLX2シリ－ズは液晶ディスプレイを簡単にはめ込んで本体にセットすることができます。
単体での使用・持ち運びに便利です。

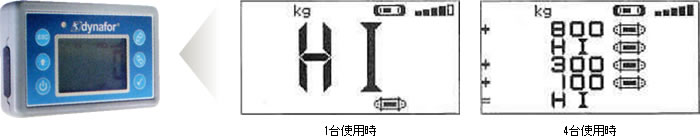

最大荷重の115％以上になると液晶ディスプレイはＨＩを表示し、アラーム(ビービー音)を出します。

あらかじめ設定した荷重になると、アラームを鳴らして危険を知らせます。
アラームは4つまで設定できます。

ストレインゲージがひずみに応じた電気抵抗の変化をリアルタイムに測定します。LLX2シリーズはフルスケールの±0.1%、LLXｈシリーズはフルスケールの±0.2%の高精度測定です。高精度測定で、牽引・吊上げ作業で信頼ある荷重管理・確認がおこなえます。

ディスプレイは人間工学にもとづいた設計で、視認性の良いデジタル表示の液晶画面です。さまざまな機能をコントロールパネルから直感的にアクセス。簡単に素早く操作でき、スムーズな安全管理につながります。

最大値を保持して表示する機能を装備しています。

防塵、耐水性、耐寒性、耐衝撃性などが優れています。LLX2シリーズはIP66、LLXｈシリーズはIP65です。天候にも左右されにくく、屋外作業でも安心です。

付属の専用シャックルを取り付けてワイヤロープ、チェーンなどさまざまな用途に対応できます

※画像は同シリーズ別機種も、ご参考までに掲載しております。

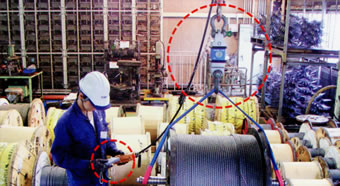

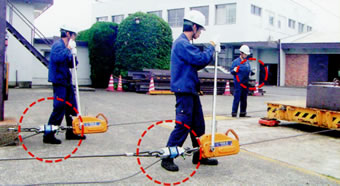

ワイヤロープの張力の安全管理

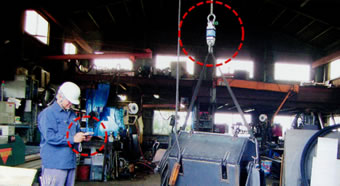

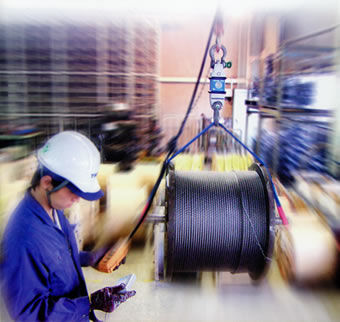

鋼材の吊り上げ機の安全管理

大型製品移動時の安全確認

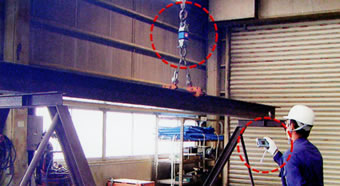

天井クレーンの安全確認

ダイナホール本体仕様表

※標準添付書類は購入時もしくは、定期校正時のものです。出荷直前の書類が必要な場合は試験成績書(有料)・検査成績書(有料)の発行をご活用ください。

LLX2シリーズ本体寸法図
LLX2シリーズ寸法図

LLXhシリーズ本体寸法図
LLXhシリーズ寸法図

標準付属品液晶ディスプレイ仕様表

保護構造		IP54
文字高さz(mm)		25
電源		内蔵リチウムイオン電池(充電式)
連続使用時間(時間)		約48
充電時間(時間)		3(AC100V)
ゼロ点調整		押しボタンによるワンタッチゼロセット
ゼロ点調整範囲(風袋範囲)		最大荷重の100%以内
寸法(mm)	A	82
	B	131
	C	26.7
自量(kg)		0.18
機能		・オーバーロード表示・オーバーロードアラーム・液晶ディスプレイ電池残量表示・ダイナホール本体電池残量表示・単位切換・ピークホールド・安全用アラーム設定・荷重データの保存・ダイナホール本体の電源OFF

液晶ディスプレイ寸法図
液晶ディスプレイ寸法図

標準付属品専用シャックル仕様表

無線仕様表

※使用場所の電波状態により変動

専用シャックル寸法図
専用シャックル寸法図

使用上の注意
