負圧集塵機(100V)

負圧集塵機(100V)

有害物質を含んだ粉塵を除去現場から飛散を防ぎます

ダイオキシン・PCB・鉛・リフラクトリーセラミックファイバー・アスベストの発生を伴う現場において、外部への粉塵飛散を防ぐための集塵機です。
現場で発生する有害物質を含んだ粉塵を吸引し、数段階のフィルタの通過により粉塵を捕集。
最終に捕集効率の高いHEPAフィルターを通過させ空気をろ過します。清浄な空気を排気し、現場を負圧に保ちます。

負圧集塵機(100V)

HEPAフィルター搭載で排出エアはクリーン

最終フィルターにHEPAフィルターを搭載しています。
捕集効率0.3μm粒子で99.97%。清浄な空気を排出します。
HEPAフィルターには目詰まりを監視するための差圧計を付属しており、交換時期が明確にわかります。

電源のとりやすい単相100V

単相100Vの電源のため、電源確保が簡単で、設置に便利です。

MDFU-5Z/伸榮産業最大処理風量7m3/min

MDFU-5Z

狭い現場でも設置が可能な超コンパクトサイズ

外形寸法は幅500mm、長さ490mm、高さ581mm、重量はわずか約24kgのコンパクト、軽量です。コンパクトながら最大処理風量7m3/minを確保し、設置スペースに余裕がない現場のクリーン化に有効です。

MDFU-12Z/伸榮産業最大処理風量12m3/min

MDFU-12Z

狭い現場でも設置が可能な超コンパクトサイズ

外形寸法は幅450mm、長さ545mm、高さ531mm、重量はわずか約27kgのコンパクト、軽量です。
コンパクトながら最大処理風量12m3/minを確保し、設置スペースに余裕がない現場のクリーン化に有効です。

EJD1F/荏原製作所最大処理風量30m3/min

集塵フロー

小出力で大風量を確保

インバータ内蔵で50/60Hz共用、小出力で大風量を確保しています。

EJD1FAE-CH/荏原製作所最大処理風量56m3/min

EJD1FAE-CH

可搬性の高い分割構造

ファンユニット・フィルタユニットに分割可能な構造です。コンパクト・軽量でメンテナンス性・可搬性にも配慮。
ユニットそれぞれ取っ手を装備し、搬送機具が使えない場所でも人手で移動が可能です。

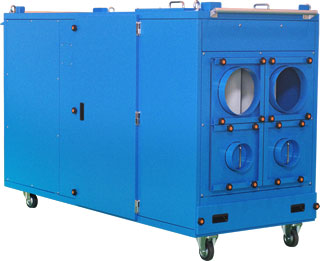

WFU-50ZZ/伸榮産業 最大処理風量56m3/min

WFU-50ZZ

多量な粉塵の吸引をしても目詰まりしない

1次フィルターは捕集効率の良い円筒型です。
さらに自動洗浄機能(エアブロー)を装備し、多量な粉塵の吸い込みに対応しています。
多量の粉塵を吸い込んでも、 フィルターが目詰まりを起こさないので、粉塵の多い過酷な現場でも作業を止めず、効率向上につながります。

VDC-65A/日本バイリーン最大処理風量65m3/min

VDC-65A

大風量を確保

処理風量は実測値で65m3/minを確保。単相100Vでも大風量で、安全な作業環境を保ちます。

分割構造で移動が簡単

フィルター部分と送風機部分に分割でき、移動が簡単です。
フィルターユニット 寸法:W700×L470×H785mm 重量:46kg
ファンユニット 寸法:W700×L545×H785mm 重量:72kg

分割

仕様表

商品コード 231853 231851 231852 231855 231856
商品名 小型負圧
集塵機7m3/
ダイオキシン
小型負圧
集塵機7m3/
アスベスト
小型負圧
集塵機7m3/
小型負圧
集塵機7m3/
PCB
小型負圧集塵機7m3/
リフラクトリー
セラミックファイバー
対象物質 ダイオキシン アスベスト PCB リフラクトリー
セラミックファイバー
メーカー 伸榮産業
メーカー名称 負圧集塵器
型式 MDFU-5Z
周波数 (Hz) 50/60
電圧 (V) 100
最大静圧 (kPa)
風量 (m3/min) 5/7
モーター ファン 出力 60W 約1.1A
コンプ
レッサ
型式
出力
フィルター
※1
1次 寸法 (mm) H330×W330×L10
捕集効率 (%) 63
材質他 合成繊維不織布 OF-300
2次 寸法 (mm) H400×W400×15t×1枚
捕集効率 (%) 76
材質他 合成繊維不織布 OF-400
3次 寸法 (mm) 330×330×10t×1個
捕集効率 (%) 計数法0.3μmにて99.97%
材質他 HEPAフィルター
4次 寸法 (mm)
捕集効率 (%)
材質他
ダクト径 (mm) 吸込側250φ
寸法:W×L×H (mm) 500×490×581
重量 (kg) 約24
内蔵保護装置 HEPAフィルター差圧計
付属品 ケーブル1.5m・吸込口キャップ・返却用カバー
商品コード 231945 231947 231948
商品名 小型負圧集塵機
12m3/ダイオキシン
小型負圧集塵機
12m3/鉛
小型負圧集塵機
12m3/PCB
対象物質 ダイオキシン PCB
メーカー 伸榮産業
メーカー名称 負圧集塵器
型式 MDFU-12Z
周波数 (Hz) 50/60
電圧 (V) 100
最大静圧 (kPa)
風量 (m3/min) 10.1/12.3
モーター ファン 出力 0.36kW
コンプ
レッサ
型式
出力
フィルター
※1
1次 寸法 (mm) 320×320×10t
捕集効率 (%) 63以上
材質他
2次 寸法 (mm) 350×350×15t
捕集効率 (%) 76以上
材質他
3次 寸法 (mm) 350×350×100t
捕集効率 (%) 計数法0.3μmにて99.97%
材質他 HEPAフィルター
4次 寸法 (mm)
捕集効率 (%)
材質他
ダクト径 (mm) 吸込側298φ、吐出側298φ/148φ
寸法:W×L×H (mm) 450×545×531
重量 (kg) 約27
内蔵保護装置 HEPAフィルター差圧計
付属品 ケーブル1.5m・吸込口キャップ・返却用カバー
商品コード 231846 231895 231896 231897 231843
商品名 負圧集塵機
30m3/
ダイオキシン
負圧集塵機
30m3/鉛
負圧集塵機
30m3/PCB
負圧集塵機
30m3/
リフラクトリー
セラミック
ファイバー
負圧集塵機
32m3/
アスベスト
対象物質 ダイオキシン PCB リフラクトリー
セラミック
ファイバー
アスベスト
メーカー 荏原製作所
メーカー名称 エバラ炉内清掃用
超微細粉塵対策型集塵機ジェットダスター
エバラJETDUSTER
(ジェットダスター)
型式 EJD1F EJD1FAE-CH
周波数 (Hz) 50/60
電圧 (V) 100
最大静圧 (kPa) 1.6
風量 (m3/min) 30
モーター ファン 出力 0.75kW(2P単相) 0.75kW(2P三相)
コンプ
レッサ
型式
出力
フィルター
※1
1次 寸法 (mm) 610×610×50t 610×610×18+20t
捕集効率 (%)
材質他 ガラス繊維
2次 寸法 (mm) 610×610×65t 610×610×230t
捕集効率 (%)
材質他 プリーツフィルター
3次 寸法 (mm) 610×610×230t 610×610×150t
捕集効率 (%) 0.3μm×99.97%
材質他 チャコールフィルター HEPAフィルター
4次 寸法 (mm) 610×610×150t
捕集効率 (%) 0.3μm×99.97%
材質他 HEPAフィルター
ダクト径 (mm) 吸込側250φ、吐出側300φ
寸法:W×L×H (mm) 680×1,352×872 670×1,140×861
重量 (kg) 146 140
内蔵保護装置 ブレーカーおよびサーマルリレー、
1次・2次フィルター目詰検知差圧計、
HEPAフィルター目詰検知差圧計
ブレーカーおよび
サーマルリレー、
インバータ保護リレー、
目詰検知差圧計
(1次・2次・3次)
付属品 ケーブル5m・吸込口キャップ・返却用カバー
商品コード 231857 231927 231928 231929
商品名 100V大粉塵用
負圧集塵機56/
ダイオキシン
100V大粉塵用
負圧集塵機56/
100V大粉塵用
負圧集塵機56/
PCB
100V大粉塵用
負圧集塵機56/
リフラクトリー
セラミック
ファイバー
対象物質 ダイオキシン PCB リフラクトリー
セラミック
ファイバー
メーカー 伸榮産業
メーカー名称 負圧集塵器
型式 WFU-50ZZ
周波数 (Hz) 50/60
電圧 (V) ファン用:100 コンプレッサ用:100
最大静圧 (kPa)
風量 (m3/min) 56 (吸気口φ250×2個)
モーター ファン 出力 1.5kW×1台 (AC200V:100V→200V UPトランス使用)
コンプ
レッサ
型式
出力 0.54kW×1台
フィルター
※1
1次 寸法 (mm) φ200×L750×3本
捕集効率 (%) 0.1μm粒子にて60以上
材質他 ろ材:ポリエステル
2次 寸法 (mm) 610×760×150t×1個
捕集効率 (%) 計数法99.97以上(0to0.3μm粒子)
材質他 HEPAフィルター(高風量型)
3次 寸法 (mm) 610×760×150t×1個
捕集効率 (%)
材質他
4次 寸法 (mm)
捕集効率 (%)
材質他
ダクト径 (mm) 吸込側250φ
寸法:W×L×H (mm) 900×2,050×1,294
重量 (kg) 約270
内蔵保護装置
付属品 ケーブル3m(ファン用・コンプレッサ用)・吸込口キャップ・返却用カバー
商品コード 231847 231842
商品名 負圧集塵機65m3/2分割/ダイオキシン 負圧集塵機65m3/2分割/アスベスト
対象物質 ダイオキシン アスベスト
メーカー 日本バイリーン
メーカー名称 ネガティブクリーンユニット負圧除じん装置
型式 VDC-65A
周波数 (Hz) 50/60
電圧 (V) 100
最大静圧 (kPa)
風量 (m3/min) 65
モーター ファン 出力 0.75kW(4P三相)
コンプ
レッサ
型式
出力
フィルター
※1
1次 寸法 (mm) 610×610×10t
捕集効率 (%)
材質他
2次 寸法 (mm) 594×594×45t
捕集効率 (%)
材質他
3次 寸法 (mm) 610×610×290t
捕集効率 (%) 0.3μm×99.97%
材質他 HEPAフィルター
4次 寸法 (mm)
捕集効率 (%)
材質他
ダクト径 (mm) 吸込側250φ
寸法:W×L×H (mm) 700×1,019×785 ※2
重量 (kg) 約118
内蔵保護装置 HEPAフィルター、差圧計
付属品 吸込口キャップ・返却用カバー
  • ※1 対象物質により販売対象フィルターは異なります。
  • ※2 突起部除く

商品のご利用に際して

  • 貸し出しの際には、返却時の清掃などについての同意書のご提出をお願いしております。
  • 貸し出しの際に付属する返却ボックスは、粉塵が付着しないよう作業場所とは別の場所で保管するよう徹底してください。
  • ご返却いただく際には、受け入れをすみやかにおこなうため、返却時チェックシートの提出をお願いしております。
  • ご返却いただく際には、買い取り部材を取り外して、返却手順書に従って清掃・養生の上返却してください。
  • 集塵対象物質により、商品コードを分けて運用しております。

関連商品

商品コード 商品名 適用機種(対象物質)
286128 負圧集塵機65/2/排気口変換アダプタ VDC-65A(アスベスト)

販売品(フィルター)

商品コード 商品名 適用機種 販売となる対象物質 必要数
547047 負圧集塵機7/プレフィルター MDFU-5Z 全て 1
547046 負圧集塵機7/活性炭フィルター ダイオキシン・PCB 1
547048 負圧集塵機7/2次フィルター アスベスト・鉛・
リフラクトリーセラミックファイバー
1
547051 負圧集塵機7/HEPAフィルター PCB 1
547095 負圧集塵機12/プレフィルター MDFU-12Z ダイオキシン・鉛・PCB 1
547096 負圧集塵機12/活性炭フィルター ダイオキシン・PCB 1
547036 負圧集塵機12/2次フィルター 1
547094 負圧集塵機12/HEPAフィルター PCB 1
547035 負圧集塵機30/プレフィルター EJD1F 全て 1
547100 負圧集塵機30/中性能交換ろ材 PCB 1
547101 負圧集塵機30/活性炭交換ろ材 6
547102 負圧集塵機30/活性炭フィルター内プレフィルター 1
547103 負圧集塵機30/HEPAフィルター 1
547031 負圧集塵機32/プレフィルター EJD1FAE-CH アスベスト 2
547038 大粉塵用負圧集塵機/プレフィルター WFU-50ZZ PCB 3
547039 大粉塵用負圧集塵機/活性炭フィルター 1
547040 大粉塵用負圧集塵機/HEPAフィルター 1
547042 負圧集塵機65/2分割/プレフィルター VDC-65A ダイオキシン・アスベスト 1
547110 負圧集塵機65/2分割2次フィルター 1
547099 負圧集塵機65/2分割活性炭フィルター ダイオキシン 1

販売品(ダクト類)

商品コード 商品名 適用機種(●:適合部材、▲:吸込口径を変更する場合に使用)
MDFU-5Z MDFU-12Z EJD1F EJD1FAE-CH WFU-50ZZ VDC-65A
547055 負圧集塵スパイラルダクトφ250-5m
547075 負圧集塵PVCダクトφ150-10m
547076 負圧集塵PVCダクトφ250-10m
547077 負圧集塵PVCダクトφ300-10m
547078 負圧集塵PVCダクトφ500-10m
547052 負圧集塵ワイヤAダクトφ150-10m
547056 負圧集塵ワイヤAダクトφ250-10m
547053 負圧集塵ワイヤAダクトφ300-10m
547054 負圧集塵ワイヤAダクトφ500-10m
547069 負圧集塵送風機用ダクトφ300-5m
547062 負圧集塵SYバンドφ150
547057 負圧集塵SYバンドφ250
547063 負圧集塵SYバンドφ300
547064 負圧集塵SYバンドφ500
547065 負圧集塵ダクトニップルφ150
547058 負圧集塵ダクトニップルφ250
547066 負圧集塵ダクトニップルφ300
547067 負圧集塵ダクトニップルφ500
547080 負圧集塵レジューサφ250-φ150
547081 負圧集塵レジューサφ300-φ150
547082 負圧集塵レジューサφ250-φ300
547083 負圧集塵ダクト2分岐部材250-250
547084 負圧集塵ダクト2分岐部材250-150
