大型送風機
レントの大型送風機は2タイプ
可変式ガイドベーンの調整により、70m先までの直進風から近くに広がる拡散風まで、風の流れを自由にコントロールし、目的に応じた最適な気流をつくりだします。
上下角度は180°ワンタッチ方式で調整ができる機構です。

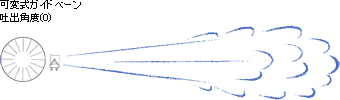

直進風
拡散風
ジャンボファンの気流
従来の軸流ファンの気流
空気抵抗を最小限にしたつづみ形(エアロダイナミック風胴)と特殊アルミ合金製の翼形10枚羽根(エアホイルプロペラ)により、非常にバランスが良い気流で、大風量、低騒音です。さらに疲労感の少ない耳にやさしい音質です。
- E種設計・B種絶縁で、防塵カラー付、全閉防雨タイプの専用モーター。-20℃～60℃の範囲で連続運転が可能です。
- ガードネットにより、吸込み側・吐出側いずれも、回転部に手や指が届かない安全構造です。
- 過回転防止用ストッパー付

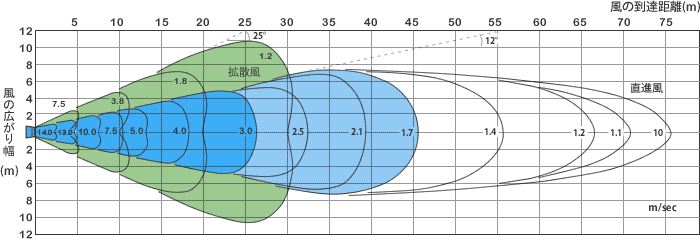

等速線図
※ 等速線図は理想的な条件下での数値です。実際の使用に当たっては、現場の条件で多少異なります。
大風量、低騒音を要求される、一般工場、トンネル工事、地下工事などの換気、送風、また高熱品の冷却用としてご使用ください。

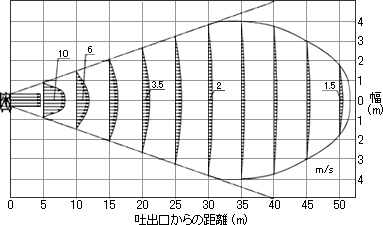

風速分布図

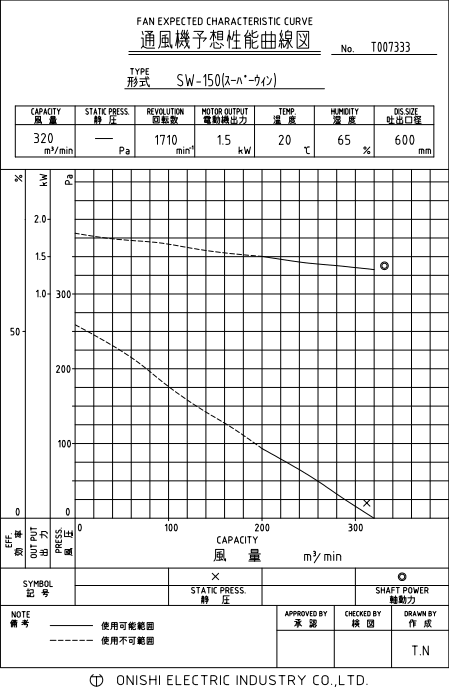

性能曲線
スーパーファン
(EJM-624)

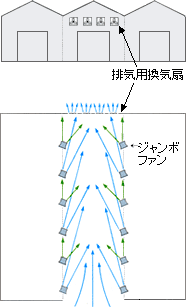

ジャンボファンを使用した
溶接ヒュームのリレー式換気例

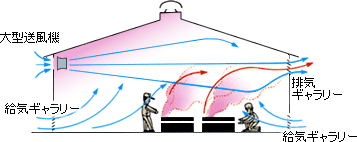

可変式ガイドベーンで気流を
調整する層流換気システム。
建屋の縦・横・高さなど、現場の条件に合わせて大型送風機を配置、最適気流をつくりだします。
棟続きの建屋の中の一棟だけの換気や、細長い建屋に対して有効な方式です。
大型送風機を配置、建屋内の空気のよどみやすいところに風の流れをつくり粉塵・熱気を一気に排出します。
ジャンボファンを使用した場合は、ファンと排気ギャラリーとの距離、ギャラリーの有効面積に応じて、可変式ガイドベーンを調整することでより適した換気がおこなえます。
広い工場の一部分だけを換気する場合で、大型送風機を用いた効果的な方式です。

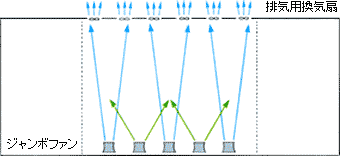

ジャンボファンを使用したオイルミストの横断式換気例
ファンと換気扇との距離、換気対象範囲などに応じて、可変式ガイドベーンを調整します。

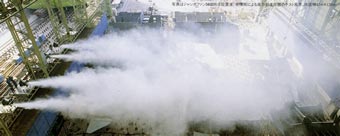

発炎筒を用いた風の到達距離のテスト風景
大型送風機を用いることで、棒鋼、形鋼、線材、インゴット、形材、鋳・鍛造品、熱処理品、ガラス、セラミック、ゴム、煉瓦など高熱製品や、加熱炉、溶解炉、取鍋、トランス、大形モータ、コンプレッサなど装置や機器の冷却効率を高めます。
大風量で冷却することで、作業時間を短縮することができます。
ジャンボファンを使用した太丸ビレットの強制冷却例
架台下に滞留する熱気を吹き飛ばして均一に冷却
圧延コイルの強制冷却例
拡散風で近くを広範囲に冷却
直進風で遠くまで冷却
ジャンボファンでは、冷却物の大きさや配列によって可変式ガイドベーンを調整でき、低騒音・省エネで効率よく冷却し、冷却時間を大幅短縮することができます。
大型送風機を用いて、熱気を吹き飛ばして涼風を送風し、快適な作業環境をつくります。
熱気がこもって暑い、窓を開けても風が入らない、屋根の照り返しで暑い、炉や高熱品の熱で暑いなどの現場の作業環境を改善します。
ジャンボファンでは、可変式ガイドベーンの調整で自然風のような風を つくりだすことも可能です
鍛造工場、プレス作業者の暑熱対策例
熱気の吹飛ばしと、風速による体感温度の低下を利用。

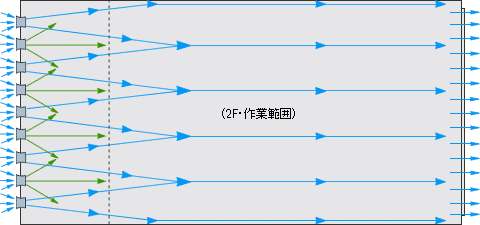

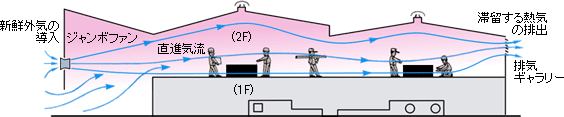

ジャンボファンを使用した鋼線工場、中2階作業所の暑熱対策例
可変式ガイドベーンを調整して新鮮な外気を導入、作業領域へ横風気流を誘導。滞流する熱気の換気、通風による体感温度の低下を利用。
ジャンボファンの可変式ガイドベーンを活用して工場などの出入口の幅、高さに応じて吐出角度を調整し、エアカーテン用として使う例です。
出入口開口部からの冬期の冷たい外気や虫、外気粉塵の侵入を遮断します。
エアカーテンとの組み合わせ例
エアカーテンの弱点である風速が最も遅くなる床面近くからの外気風の侵入を防ぎ、遮断効果を高めます。
シャッターとの組み合わせ例
シャッターが開いている時に、侵入する外気風を押し返し、気兼ねなく出入りができます。
ビニールカーテンとの組み合わせ例
外気風によってビニールカーテンの裾が捲れ上がるのを防ぎ、外気風の侵入をシャットアウトします。
倉庫などでは、大型送風機を利用した上下の空気の撹拌により、結露を防止します。
冷房・暖房の効果も促進します。
トンネル内の作業において、大型送風機をリレー式で設置し、一定の空気の流れを作り出します
ビルなどの地下工事や屋外作業現場において大型送風機を用いて、強制的に換気をおこなうことで作業環境を改善できます。
仕様表
| 商品コード | 243052 | 243050 | 243060 | 243051 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 商品名 | スーパーファン/O | スーパーファン/Y | ジャンボファン | スーパーファン 低騒音型 |
|||||
| メーカー | 大西電機工業 | やまびこ (エコー/ECHO) |
サンキテクノス | スイデン | |||||
| メーカー名称 | スーパーウィン | ― | ジャンボファン | どでかファン | |||||
| 型式 | SW-150B | EJM624 | 5600 | SFJ-T604A | |||||
| プロペラ 仕様 |
直径 (φmm) | 615 | 600 | ― | 600 | ||||
| 形状 | 扇形 | ― | 翼形 | ― | |||||
| 翼数 (枚) | 7 | ― | 10 | 4 | |||||
| 材質 | ― | 特殊アルミ合金製 | ― | ||||||
| 風量 (m/min) | 320 | 340 | 420 | 340 | 420 | 500 | 580 | ||
| 風の到達距離の目安 (m) | 50 | ― | 70(MAX) | 65 | |||||
| モーター | 電源 (V) | 三相200 | |||||||
| 出力 (W) | 1,500 | ||||||||
| 周波数 (Hz) | 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | |
| 電流 (A) | 7 | ― | ― | 870 | 1,370 | ||||
| 回転数 (回/min) |
1,420 | 1,710 | ― | 1,420 | 1,710 | 1,500 | |||
| 絶縁種類 | ― | B種 | ― | ||||||
| 定格 | ― | 連続 | ― | ||||||
| 風の広がり角度調整機構 | ― | 可変式ガイドベーン | ― | ||||||
| 吐出角度調整機構 | あり | ― | 上・下180° ワンタッチ方式 過回転防止用 ストッパー付 |
上・下180° | |||||
| 安全対策 | ガードネット付 | 吸い込み側・吐き出し側共 安全構造のガードネット |
― | ||||||
| 風胴 | ― | つづみ形 | つづみ形 エアロダイナミック 風胴 |
― | |||||
| 外形寸法： 全長×全幅×全高 (mm) |
500×830×920 | 1,160×920×690 | 715×950×1,185 | 755×1,066×1,177 | |||||
| 重量 (kg) | 65 | 68 | 65 | 85 | |||||
| 騒音 (dB(A)) | 77(1.5m) | ― | 75 | 76 | 72 | 77 | |||
| 電源コード (m) | 10 | ― | 10(2PNCT・1.25m㎡、 4P20Aゴムプラグ) |
10 | |||||
| キャスター | あり | あり(φ150、2輪固定・ 2輪自在、 ストッパー付) |
4輪キャスター (ブレーキ付) |
||||||
| 保護装置 | 欠相保護、過負荷遮断 スイッチ付(防塵、防水形) |
― | 過負荷保護装置 内蔵スイッチ |
マグネットスイッチ (サーマル付) |
|||||
| 備考 | 屋外仕様(IP55) | ― | 防塵・防雨タイプの スイッチボックス |
― | |||||
寸法図および各部名称

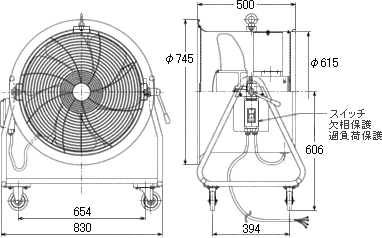

スーパーウィンSW-150

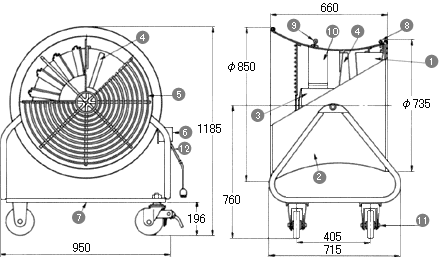

ジャンボファン5600
- 可変式ガードベーン
- エアロダイナミック風胴
- モータ
- プロペラ
- ガードネット
- スイッチおよび
スイッチボックス - 固定設置用フレーム
- 風の調整バー
- 吊り上げ金具
- モータステー
- 大形キャスター
- キャブタイヤコード
関連商品
| 商品コード | 商品名 | 適用機種 | |||||
|---|---|---|---|---|---|---|---|
| 286215 | スーパーファン用ダクト5m/O | SW-150・SW-150B | |||||
