LEDハンドライト
(防爆型)
可燃性のガスや引火性物質の蒸気などの爆発性ガスが存在したり、蓄積するおそれがある場所では、電気機器から発生する火花や高温になった部品が点火源となり爆発や火災が発生する危険があります。このような危険場所では、爆発や火災を未然に防ぐ構造を備えた電気機器を使用する必要があります。
いずれの機種も、1種危険場所および2種危険場所で使用することができる、「耐圧防爆構造」です。
| ― | 発火度 | ||||||
|---|---|---|---|---|---|---|---|
| G1 | G2 | G3 | G4 | G5 | |||
| 爆発等級 | 1 | アセトン プロパン ベンゼン メタノール メタン |
エタノール 酢酸イソペンチル 1-ブタノール ブタン 無水酢酸 |
ガソリン ヘキサン |
アセトアルデヒド エチルエーテル |
― | |
| 2 | 石炭ガス | エチレン エチレンオキシド |
イソプレン | ― | |||
以下のような場所での使用に適しています。
- 石油製品製造工場、化学プラント、ガスタンク周辺、 燃料設備などの保守点検作業。
- タンクローリー、ドラム缶などの引火性液体やガスなどの可燃物取り扱い場所での作業。
- 各工場などの塗装ブース点検作業。
仕様表
| 商品コード | 209980 | 209983 | 209981 | |
|---|---|---|---|---|

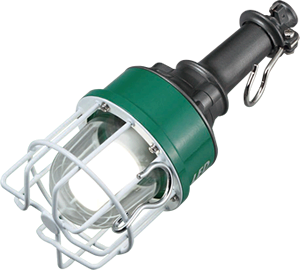

| 商品名 | 防爆型LEDハンドランプ10W 防爆コネクタ付 |

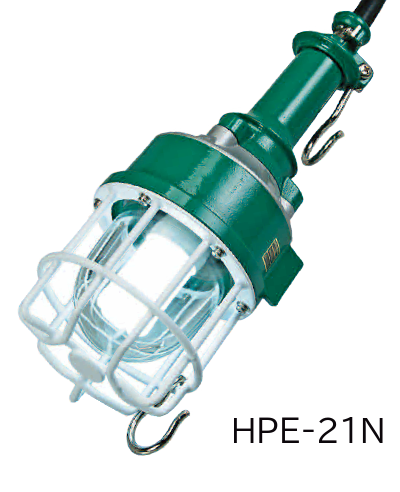

防爆型蛍光灯ハンドランプ21W 防爆コネクタ付 |

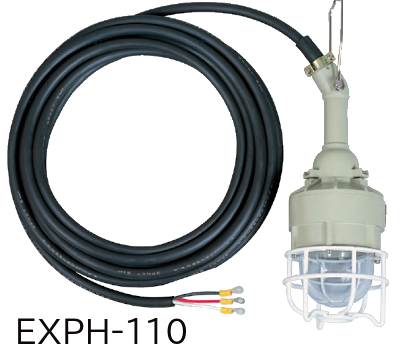

防爆型白熱ハンドライト100W 防爆コネクタ付 |
|
| メーカー | ハタヤリミテッド | 岩崎電気 | ||
| メーカー名称 | 防爆型LEDハンドランプ | 防爆型蛍光灯ハンドランプ | 耐圧防爆形ハンドランプ | |
| 型式 | HEP-10D10HP | HPE-21N | EXPH-110 | |
| 照明装置 | LDT10型10W LED電球 | 電球形蛍光ランプ21W | 防爆形照明器具用白熱電球100W | |
| 使用雰囲気温度 (℃) | 5～40 | -10～40 | ||
| LED電球 | 1m中心部 (Lx) | 約150 | － | － |
| 全光束 (Lm) | 1,070 | － | 1,520 | |
| 光色 | 昼白色 | 昼光色 | － | |
| 色温度 (K) | 5,000 | － | － | |
| 防爆構造 | 種類 | d(耐圧防爆構造) | ||
| 爆発等級 | 2 | |||
| 発火度 | G4 | G3 | ||
| 電線仕様 | 電線種 | 3PNCT | ||
| 太さ (mm2) | 2 | |||
| 芯数 | 3 | |||
| 長さ (m) | 10 | |||

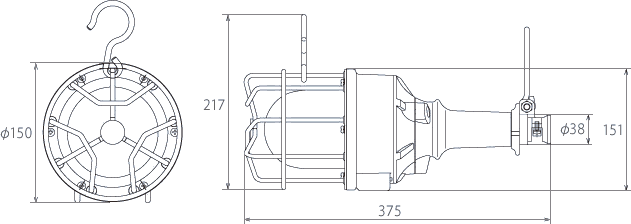

| 寸法 (mm) | φ150×375 | φ150.2×375 | φ149×500 | |
| 重量 (kg) | 3 | 2.98 | 5.7 | |
| 備考 | 屋外用 | 屋内用 | ||
関連商品
| 商品コード | 商品名 | 接続部 |
|---|---|---|
| 284128 | 延長コード100V20m/防爆プラグ | 防爆中継プラグ⇔防爆中継コンセント |
| 284113 | 防爆外部取出コード100V20m | 防雨型3プラグ⇔防爆中継コンセント |
| 284111 | 防爆変換コード100V0.3m/岩崎 | 防爆中継コンセント⇔岩崎電気プラグ |
| 284112 | 防爆変換コード100V0.3m/防水3P | 防爆中継コンセント⇔防水3Pプラグ |
使用上の注意
- LED電球は指定以外のものは使用できません。
