駆動源の油圧ユニットと杭打機は、手持ち運びのできる軽量で、小型サイズです。ライトバンにも積載可能。

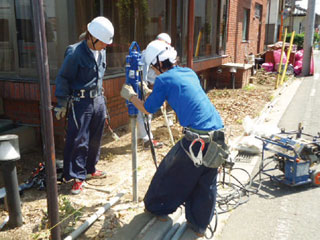

地形条件が悪いなど、搬入や設置場所に制約がある作業現場にも対応。大型の装置を持ち込めない作業現場でも活躍します。
油圧式のため、冬場や寒冷地でも凍結せず強力な打撃力を発揮します。
登録番号:CB-130014-VE
単管パイプの打ち込みに特化した軽量モデルです。

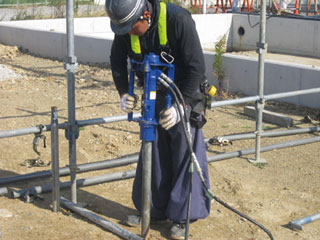

単管キャップを用いず、単管パイプの杭打ち作業がおこなえます。質量約20kgと誰でも扱えるコンパクトな設計。
単管キャップを使用すれば、単管打ち込み作業に使用できます。
ポストカバー使用で最大φ120までの杭打ち可能。
登録番号:CB-130014-VE
単管キャップを使用すれば、単管打ち込み作業に使用できます。
ポストカバー使用で最大φ120までの杭打ち可能。
強力な打撃力で大口径鋼管、松杭、コンクリート杭などの打ち込みに最適です。
打ち込み工具の変更により、ガードパイプやH鋼にも対応可能。
動力源は重機、クレーンのサービスポートを利用することもできます。
試行申請型(請負契約締結後提案の場合)および施工者希望型の公共工事のにおいて、施工者がNETISに登録された技術の活用を提案し、実際に工事で活用された場合、活用の効果に応じて工事成績評定での加点の対象となります。
登録番号:CB-130014-VE
「有用な新技術」とは?
公共工事などにおける新技術活用システム実施要領で定める「推奨技術、準推奨技術、評価促進技術、活用促進技術、活用促進技術(旧実施要領)、設計比較対象技術(旧実施要領)、少実績優良技術(旧実施要領)」です。
評価方法、配点などについては提案をおこなった地方整備局などによって異なります。
施工者からの活用提案による加点について
NETIS(新技術)区分 |
工事成績評定 ※活用効果調査結果提出必須(-VEを除く) |
総合評価落札方式 |
事後評価未実施技術 (-A) |
活用の効果が 相当程度 |
― |
+3点 (実加点1.2点) |
新技術活用において加点あり。 ※地方局により異なる。 |
活用の効果が 一定程度 |
― |
+2点 (実加点0.8点) |
活用の効果が 従来技術と同程度 |
― |
+1点 (実加点0.4点) |
事後評価実施済技術 (-V、-VE、-VR) |
活用の効果が 相当程度 |
「有用な新技術」以外 |
+2点 (実加点0.8点) |
「有用な新技術」 |
+3点 (実加点1.2点) |
活用の効果が 一定程度 |
「有用な新技術」以外 |
+1点 (実加点0.4点) |
「有用な新技術」 |
+2点 (実加点0.8点) |
活用の効果が 従来技術と同程度 |
「有用な新技術」以外 |
+0点 |
「有用な新技術」 |
+1点 (実加点0.4点) |
2015年10月現在 レント調べ
仕様表
商品コード |
233041 |
233040 |
233045 |
商品名 |
油圧杭打機20/50φ単管専用 |
油圧杭打機20/80φ |
油圧杭打機20/150φ |
メーカー |
丸善工業 |
型式 |
KH-150-2 |
KH-180-2 |
KH-240V |
KH-800 |
打撃数 (bpm) |
1,920 |
1,700 |
1,080 |
600 |
打込部内径 (φ) |
50 |
80 |
150 |
作動油圧 (MPa) |
8~11 |
― |
8~11 |
9.8~14.7 |
許容耐圧 (MPa) |
21.4 |
― |
21.4 |
― |
最高圧力 (MPa) |
20.6 |
― |
― |
27.5 |
所要油流量 (L/min) |
20~25 |
18~22 |
20 |
20~35 |
接続金口 |
3/8 inカプラ |
3/8 inカプラ |
3/8 inカプラ |
許容背圧 (MPa) |
2.5 |
― |
2.5 |
― |
外径寸法 (mm) |
486×273×146 |
597×272×- |
629×265×154 |
850×364×310※ |
質量 (kg) |
約20 |
約23 |
約24.5 |
約110※ |
NETIS登録番号 |
CB-130014-VE |
― |
CB-130014-VE |
― |
※ 打ち込み工具、吊りフック含まず。
関連商品
油圧ユニット
その他
商品コード |
商品名 |
備考 |
適用機種 |
286560 |
油圧杭打機用単管キャップ |
― |
KH-180-2 KH-240V |
286552 |
油圧杭打機80φ用アース棒打込キャップ |
アース棒φ14~16mm 長さ1,550mm用 |
233381 |
油圧杭打機KH-180用ポストカバー |
― |
KH-180-2 |
233389 |
油圧杭打機KH-240V用ポストカバー |
― |
KH-240V |
233046 |
油圧杭打機KH-800用標準打込工具 |
打撃面フラット |
KH-800 |
233047 |
油圧杭打機KH-800用H鋼打込工具 |
H鋼150角、100角用 |
233048 |
油圧杭打機KH-800用ガードレール打込工具 |
φ139.8、φ114.3mm用 |
