高周波バイブレーター スパイラルインナー

高周波バイブレーター スパイラルインナー

鉄筋が高密度に配置された狭あいな部位でも、コンクリートを密実に締め固め

振動体の表面にスパイラル状(螺旋状)の凹溝が施され、左右の回転方向の切り替えが可能なコンクリート内部振動機です。近年コンクリート構造物の配筋設計が過密な傾向になり、コンクリートの打ち込みや締め固めが難しいという現場の声に応え開発されました。鉄筋が高密度に配置された狭あいな部位においても、コンクリートを密実に締め固めでき、施工性に優れています。

スパイラル状の振動部と回転方向のコントロールで効率良く確実な締め固めを実現

効果1:スパイラル状の凹凸によって振動が効率良く伝播

効率良く伝播されます

振動部表面はスパイラル状(螺旋状)の凹溝が設けられています。そのため、生コンクリートと振動部の接触面積が広く、物理的な噛み合いも加わって、振動エネルギーが効率良く伝播されます。

スパイラル状の凹凸

効果2:回転方向切り替えで効率的な締め固めを実現

手元スイッチで内蔵モータの回転方向の切り替え

手元スイッチで内蔵モータの回転方向の切り替えがおこなえます。スパイラル状の凹凸と回転方向の組み合わせにより、振動の伝播特性が変化し、振動力の方向をコントロールすることが可能です。

スパイラル用手元スイッチ機構

振動体側 ON 正回転
中立 OFF 停止
電源ケーブル側 ON 逆回転

※回転方向はプラグを差し込む方向でも変わります。

右回転時は上向きの推進力で生コン投入時の崩しや引上げ時に効果

右回転時は上向き推進力で生コン投入時の山部の崩しや均しに効果があり、引き上げ時に気泡を上方へ排出させやすくする効果が期待されます。

右回転(引き上げ時)
右回転(引き上げ時)

左回転時は下向きの推進力で鉄筋の隅々まで生コンを押し込む効果

左回転時は下向き推進力で鉄筋の隅々まで生コンを押し込み、遠方まで振動を伝播させる効果が期待されます。

左回転(挿入時)
左回転(挿入時)

効果3:鉄筋に挟まるトラブル軽減に

鉄筋が密に配筋された狭あいな部位では、バイブレータが鉄筋の間に挟まる、いわゆる埋め殺しのトラブルが多くなります。モータの回転を切り替えることで振動体の動きが変化し引き抜きやすくなるので、トラブルを軽減できます。
打設中に振動部が鉄筋に引っかかってしまった場合は、左回転により振動部が浮き上がろうとする力を利用して回収しやすくなります。
(注) 振動部が幾重にも鉄筋に噛みこんでしまった場合は物理的にも引き抜けません。

作業しやすさが追及された仕様

騒音を防止するゴムヘッド

騒音を防止するゴムヘッド

振動体尖端は、ゴムヘッドです。打設時に型枠や鉄筋にバイブレータの尖端が接触することにより発生する打設時の騒音防止や、 型枠・鉄筋・タイルが尖端と接触する事により発生する破損等を防止できます。

接触不良の少ないプラグ

接触不良の少ないプラグ

プラグ部分の接触不良によるモータの焼損トラブルを減少させる為、開発されたEPプラグはスーパータフピンを採用しています。スーパータフピンは半永久的に弾性を保ちプラグ部分の接触不良を起こさせません。

手元振動の低減

振動バランスを調整し、手元振動が最も少なくなる設計がされています。 また、新型ホースが振動を若干吸収する事により手元振動が低減されています。

仕様表

商品コード 221723 221771
商品名 インヘッダー40緩衝型スパイラル インヘッダー50緩衝型スパイラル
メーカー エクセン(EXEN)
メーカー名称 建設工事用バイブレータ 高周波フレキ(インナーバイブレータ) スパイラルインナー
型式 HBM40AXS-R HBM50AXS-R
外部ホースの長さ (m) 6
外部ホース径 (mm) 33 36
出力 (W) 250 400
電圧 (V) 48 48
電流 (A) 5.5 9.0
周波数 (Hz) 200/240
振動数 (Hz) 200/240
全長 (mm) 6,517 6,562
振動部:径×長 (mm) 43×355 52×400
質量 (kg) 12 16

関連商品(高周波発電機)

商品コード 221240 221280
商品名 高周波発電機防音型 高周波発電機 高周波発電機50×3
メーカー 三笠産業 エクセン(EXEN) 三笠産業 エクセン(EXEN) エクセン(EXEN)
型式 FG-130S HAG111MH FG-200 HAG121MF HAG122MF HAG134MH
出力 (kVA) 1.25 1.15 1.9 2.0 2.2 3.4
電圧 (V) 48
電流 (A) 15 13.8 22.9 24.0 26.5 40.9
周波数 (Hz) 240
エンジン出力 (PS) 2.7 2.5 3.5 2.9 3.2/2.2 4.8
出力コンセント数 2 3
外形寸法 (mm) 390 430 475 530 539 539
280 285 370 400 520 439
390 390 430 469 439 460
重量 (kg) 23 24 27 32 33 38

関連商品(高周波インバーター、高周波用分電盤、コードリール、無線配電箱、中間コード)

商品コード 商品名 備考
221100 高周波インバーター
221130 高周波インバーター200
221101 高周波インバーター警告機能付
221340 高周波分電盤
221310 高周波用コードリール
221320 高周波用リモコン(無線配電箱)
221350 高周波中間コード20m 長20m×径5.5mm2
221360 高周波中間コード30m 長30m×径8.0mm2

振動方向の確認方法

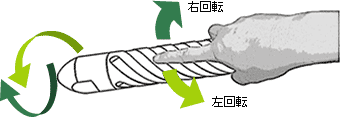

振動方向の確認は手で直接おこなえます。確認する方法は図のように振動体を軽く右手で保持し、人指し指が右に動けば“右回転”、左に動けば“左回転”となります。また床面で確認する場合は振動している尖端を床につけると、左、又は右側に振動体が移動します。右に移動すれば右回転、左に移動すれば左回転です。

床面に振動態の尖端を当てた状態で電源を入れる振動体を軽く右手で保持し確認をおこなう

コードリール・中間コードを延長した場合のインヘッダー使用台数

コードリールまたは中間コードでコードを延長して使用する場合は、1本を基本としてください。
複数の延長は、インヘッダーが焼損する原因になります。止むを得ず複数の延長をする場合は、次のことを守ってください。

30φ 40φ 50φ 60φ
30m延長の場合 3本まで 2本まで
60m延長の場合 2本まで 1本まで 不可
90m延長の場合 2本まで 1本まで 不可
120m延長の場合 1本まで 不可

※上記の台数以上使用すると、電圧が下がりモーターが焼損する原因になります。無理な使用はしないでください。
