軽便パンチ

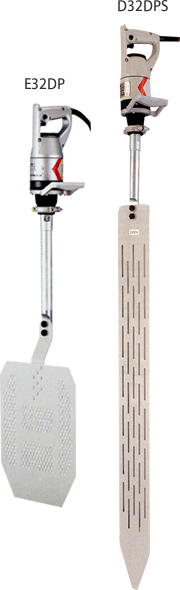

モータ部に振動部を直結した小型で強力なコンクリートバイブレータです。
振動体の強力な振動を振動板に伝達し、気泡の抜けにくい法面の脱泡をおこないます。
パンチプレートから与えられる振動が気泡を集め、プレートと共に引き上げるため、美しい表面仕上げになります。
現場に合わせてサイズが選択可能です。

重量が8kg未満と軽量で使いやすく優れた作業性です。

アースを必要としない二重絶縁構造により、安全で使い易いモータです。
アーマチュア軸と巻き線コアー間の樹脂絶縁、モータケースとフィルドコアー間の樹脂絶縁による二重絶縁と、内部のリード線にも樹脂カバーで絶縁強化しています。

モータケースは軽量で強度の強いアルミダイカスト製です。
過酷な現場の使用状況にあわせた堅牢な設計で安心してご使用になれます。

コンクリートモルタルの付着でモータの吸気、排気部分の閉塞も多く、固着したモルタル清掃も大変な作業です。
そのため、吸気口カバーとベアリングケース部分にはコンクリートが容易に清掃できるよう、フッ素樹脂コーティング施してメンテナンス性を良くした構造となっています。

モータのブラシは焼損を未然に防止のために、遮断ブラシを採用しています。
ブラシの磨耗によるアーマチュヤとの接触不良やコンミテータへの傷付けを防止するため、ブラシが完全に磨耗限界に来る前に通電を遮断してモータを停止する構造です。

手持ちのハンドル部とモータケースフレーム部に4個の小形防振ゴムを採用。
モータと振動部取付部分の防振ゴムとあわせて、二重防振構造になっているため、手に優しい設計になっています。

高速で回転するシリースモータの排気音ができるだけ低騒音になるように、排気口の形状を特殊な形状にすることで、低騒音化を実現しました。
(エクセン従来品対比5dB低減)
作業中のモータ騒音を抑え、現場環境に優しいバイブレータです。

粉塵などの使用環境の厳しい軽便バイブレータの現場では、乾燥したコンクリートモルタルの細骨材のモータ内部進入が懸念されます。
モータの吸気口側には二重のフィルターを備え、小石の進入によるモータの回転ロック事故を未然に防止する設計です。

土木工事業、建築・リフォーム工事業、コンクリート二次製品工場におけるコンクリート打設全般で活躍します。
主にコンクリート二次製品の土留板や棚板・U字溝・護岸製品や土木の法面など幅広い面の打設に適しています。

仕様表

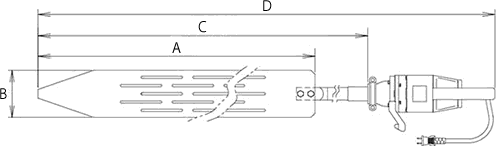

寸法図
