高周波バイブレーター(インヘッダー)
- コンクリート中のエアを抜き、コンクリートの締め固めをおこないます。
- 1台の高周波インバーターに30φ、40φなら2本、50φなら1本つながります。

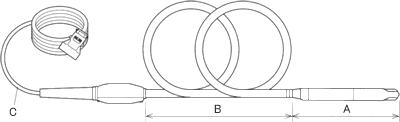

寸法図
仕様表
| 商品コード | 221600 | 221640 | ||
|---|---|---|---|---|
| 商品名 | インヘッダー30mm | インヘッダー30 (8m) | ||
| メーカー | 三笠産業 | エクセン(EXEN) | エクセン(EXEN) | |
| 型式 | FX30B | HBM30ZX | HBM30AX | HBM30ZX |
| ホースの長さ：B (m) | 6 | 8 | ||
| 電圧 (V) | 48 | |||
| 電流 (A) | 4 | 3.5 | 3.5 | |
| 周波数 (Hz) | 200/240 | |||
| 振動数 (VPM) | 12,000/14,400 | |||
| 波動部長さ：A (mm) | 396 | 376 | 356 | 376 |
| 振動部径 (φ) | 32 | 31 | 31 | |
| コード長さ：C (m) | 20 | ― | ― | |
| 質量 (kg) | 6.2 | 9.6 | 8.5 | |
| 商品コード | 221670 | 221710 | ||||
|---|---|---|---|---|---|---|
| 商品名 | インヘッダー40mm | インヘッダー40 (8m) | ||||
| メーカー | 三笠産業 | エクセン(EXEN) | エクセン(EXEN) | |||
| 型式 | FX40A | FX40B | HBM40ZX | HBM40AX | HBM40VA | HBM40ZX |
| ホースの長さ：B (m) | 6 | 8 | ||||
| 電圧 (V) | 48 | |||||
| 電流 (A) | 6 | 5.5 | 5.5 | |||
| 周波数 (Hz) | 200/240 | |||||
| 振動数 (VPM) | 12,000/14,400 | |||||
| 波動部長さ：A (mm) | 396 | 350 | 340 | 330 | 340 | |
| 振動部径 (φ) | 43 | 43 | ||||
| コード長さ：C (m) | 15 | 15 | ||||
| 質量 (kg) | 8.4 | 12.1 | 12.3 | 10.4 | ||
| 商品コード | 221740 | 221760 | 221810 | ||
|---|---|---|---|---|---|
| 商品名 | インヘッダー50mm | インヘッダー50 (8m) | インヘッダー60mm | ||
| メーカー | 三笠産業 | エクセン(EXEN) | エクセン(EXEN) | エクセン(EXEN) | |
| 型式 | FX50A | HBM50ZX | HBM50AX | HBM50ZX | HBM60Z |
| ホースの長さ：B (m) | 6 | 8 | 6 | ||
| 電圧 (V) | 48 | ||||
| 電流 (A) | 9.5 | 9 | 9 | 13 | |
| 周波数 (Hz) | 200/240 | ||||
| 振動数 (VPM) | 12,000/14,400 | ||||
| 波動部長さ：A (mm) | 413 | 390 | 380 | 390 | 420 |
| 振動部径 (φ) | 52 | 61 | |||
| コード長さ：C (m) | 15 | ||||
| 質量 (kg) | 10 | 15.6 | 14.7 | 13.2 | |
関連商品(高周波発電機)
| 商品コード | ― | 221240 | 221280 | |||||
|---|---|---|---|---|---|---|---|---|
| 商品名 | 高周波発電機防音型 | 高周波発電機 | 高周波発電機50×3 | |||||
| メーカー | 三笠産業 | エクセン(EXEN) | 三笠産業 | エクセン(EXEN) | エクセン(EXEN) | |||
| 型式 | FG-130S | HAG111MH | FG-200 | HAG121MF | HAG122MF | HAG134MH | HAG136MF | |
| 出力 (kVA) | 1.25 | 1.15 | 1.9 | 2.0 | 2.2 | 3.4 | 3.6 | |
| 電圧 (V) | 48 | |||||||
| 電流 (A) | 15 | 13.8 | 22.9 | 24.0 | 26.5 | 40.9 | 43.3 | |
| 周波数 (Hz) | 240 | |||||||
| エンジン出力 (PS) | 2.7 | 2.5 | 3.5 | 2.9 | 3.2/2.2 | 4.8 | 4.7～6.3 | |
| 出力コンセント数 | 2 | 3 | ||||||
| 外形寸法 (mm) | 長 | 390 | 430 | 475 | 530 | 539 | 539 | 539 |
| 高 | 280 | 285 | 370 | 400 | 520 | 439 | ||
| 幅 | 390 | 390 | 430 | 469 | 439 | 460 | 520 | |
| 重量 (kg) | 23 | 24 | 27 | 32 | 33 | 38 | 46 | |
| 適用機種 | 全機種 | ※インヘッダー60mmを除く全機種 | 全機種 | |||||
関連商品(高周波インバーター、高周波用分電盤、コードリール、無線配電箱、中間コード)
| 商品コード | 商品名 | 備考 | 適用機種 |
|---|---|---|---|
| 221100 | 高周波インバーター | ― | ※インヘッダー60mmを除く全機種 |
| 221130 | 高周波インバーター200 | ― | 全機種 |
| 221101 | 高周波インバーター警告機能付 | ― | ※インヘッダー60mmを除く全機種 |
| 221340 | 高周波分電盤 | ― | 全機種 |
| 221310 | 高周波用コードリール | ― | |
| 221320 | 高周波用リモコン(無線配電箱) | ― | |
| 221350 | 高周波中間コード20m | 長20m×径5.5mm2 | |
| 221360 | 高周波中間コード30m | 長30m×径8.0mm2 |
コードリール・中間コードを延長した場合のインヘッダー使用台数
コードリールまたは中間コードでコードを延長して使用する場合は、1本を基本としてください。
複数の延長は、インヘッダーが焼損する原因になります。止むを得ず複数の延長をする場合は、次のことを守ってください。
| ― | 30φ | 40φ | 50φ | 60φ |
|---|---|---|---|---|
| 30m延長の場合 | 3本まで | 2本まで | ||
| 60m延長の場合 | 2本まで | 1本まで | 不可 | |
| 90m延長の場合 | 2本まで | 1本まで | 不可 | |
| 120m延長の場合 | 1本まで | 不可 | ||
※上記の台数以上使用すると、電圧が下がりモーターが焼損する原因になります。無理な使用はしないでください。
