負圧集塵機(200V)
ダイオキシン・PCB・鉛・リフラクトリーセラミックファイバー・アスベストの発生を伴う現場において、外部への粉塵飛散を防ぐための集塵機です。
現場で発生する有害物質を含んだ粉塵を吸引し、数段階のフィルタの通過により粉塵を捕集。
最終に捕集効率の高いHEPAフィルターを通過させ空気をろ過します。清浄な空気を排気し、現場を負圧に保ちます。
最終フィルターにHEPAフィルターを搭載しています。
捕集効率0.3μm粒子で99.97%。清浄な空気を排出します。
HEPAフィルターには目詰まりを監視するための差圧計を付属しており、交換時期が明確にわかります。
ファンユニット・フィルターユニットに分割可能な構造です。コンパクト・軽量でメンテナンス性・可搬性にも配慮。
ユニットそれぞれ取っ手を装備し、搬送機具が使えない場所でも人手で移動が可能です。
コンプレッサ内蔵の自動脱塵装置を搭載しています。プレフィルターに付着した粉塵はエアの逆洗方式で自動的に脱塵、フィルターの清掃が容易です。
廃棄物焼却施設現場での機動性と作業性を重視し、全ての機能をひとつのユニットに搭載しています。
高効率ファン搭載により、小出力で最大処理風量230m3/minを実現しています。
インバータ運転制御方式のため、必要な風量に応じた運転で省エネです。周波数は50/60Hz兼用です。
サイレンサーを内蔵し、従来機に比べ、運転音を約15%抑えた75.6dBです。
※60Hz運転機測1m、地上1.5mで吹出口を測定した値。荏原製作所従来機との比較。

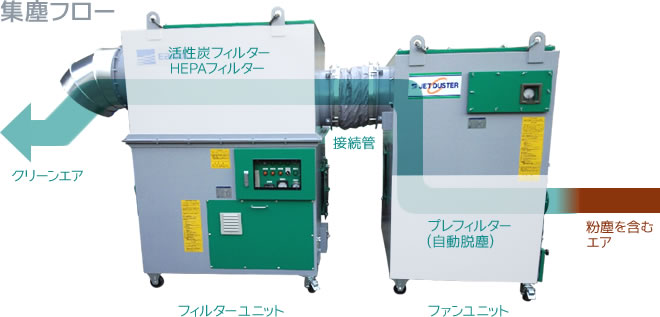

ファンユニットとフィルターユニットで構成されたセパレート構造です。
現場のレイアウトに合わせた設置ができ、省スペース化に有効です。
接続管取り付けやダスト取り出しは、工具を使わずおこなえます。
また、吸込口ノズルは4ヵ所のノブボルトで着脱するパネル式構造で、着脱が簡単です。
搬送用飛散防止蓋もなくさず保管できます。
キャスターや吊ピースが装備された、搬送や揚重の利便性を重視した設計です。

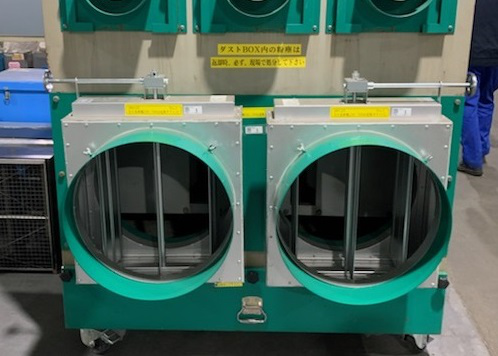

標準吸入口φ250×3口をφ500×2口に変更した場合のダクト延長圧力損失を
軽減できる関連商品です。バタフライバルブ（風量調整機能）付きです。
仕様表
| 商品コード | 231844 | 231848 | 231902 | 231903 | 231904 | ||
|---|---|---|---|---|---|---|---|
| 商品名 | 負圧集塵機 63m3/アスベスト |
負圧集塵機 65m3/ ダイオキシン |
負圧集塵機 65m3/鉛 |
負圧集塵機 65m3/PCB |
負圧集塵機65m3/ リフラクトリー セラミック ファイバー |
||
| 対象物質 | アスベスト | ダイオキシン | 鉛 | PCB | リフラクトリー セラミック ファイバー |
||
| メーカー | 荏原製作所 | ||||||
| メーカー名称 | エバラJETDUSTER (ジェットダスター) |
エバラ炉内清掃用超微細粉塵対策型集塵機 ジェットダスター |
|||||
| 型式 | EJD3FAE-CH | EJD5F | |||||
| 周波数 (Hz) | 50/60 | ||||||
| 電圧 (V) | 200/200・220 | ||||||
| 最大静圧 (kPa) | 1.5 | 2.4/3.4 | |||||
| 風量 (m3/min) | 63 | 50/65 | |||||
| モーター | ファン | 型式 | ― | 全閉外扇型 | |||
| 出力・極数・相 | 2.2kW・2P・三相 | 3.7kW・2P・3相 | |||||
| コンプ レッサ |
型式 | ― | 防滴保護型 | ||||
| 出力・極数・相 | ― | 0.4kW・4P・3相 | |||||
| フィルター | 1次 | 寸法 (mm) | W790×H760×18+20t | φ200×L500×8本 | |||
| 捕集効率 (%) | ― | ||||||
| 材質他 | ― | プリーツ(テフロンラミネート) | |||||
| 2次 | 寸法 (mm) | W790×H760×L280 | |||||
| 捕集効率 (%) | ― | ||||||
| 材質他 | チャコールフィルター | ||||||
| 3次 | 寸法 (mm) | W790×H760×L150 | |||||
| 捕集効率 (%) | 0.3μm×99.97％ | ||||||
| 材質他 | HEPAフィルター | ||||||
| 脱塵方式 | ― | 自動パルスジェット | |||||
| バケット容量 (L) | ― | 60 | |||||
| ダクト径 (mm) | 吸込側250φ 吐出側300φ | ||||||
| 寸法：W×L×H (mm) | 850×1,313×1,017 | 840×2,210×1,155 | |||||
| 重量 (kg) | 240 | 365 | |||||
| 内蔵保護装置 | ブレーカーおよび サーマルリレー、 インバータ保護リレー、 目詰検知差圧計 (1次・2次・3次) |
逆転防止装置、過電流防止装置、 HEPAフィルター目詰検知装置、 自動脱塵装置、コンプレッサ、100V電源装置 |
|||||
| 付属品 | ケーブル5m・吸込口キャップ・返却用カバー | ||||||
| 商品コード | 231849 | 231906 | 231907 | 231908 | ||
|---|---|---|---|---|---|---|
| 商品名 | 負圧集塵機230m3/ ダイオキシン |
負圧集塵機230m3/ アスベスト |
負圧集塵機 230m3/鉛 |
負圧集塵機 230m3/PCB |
||
| 対象物質 | ダイオキシン | アスベスト | 鉛 | PCB | ||
| メーカー | 荏原製作所 | |||||
| メーカー名称 | エバラ超微細粉じん可搬式集塵機 | |||||
| 型式 | EJD230F-R | |||||
| 周波数 (Hz) | 50/60 | |||||
| 電圧 (V) | 200/200・220 | |||||
| 最大静圧 (kPa) | ― | |||||
| 風量 (m3/min) | 230 | |||||
| モーター | ファン | 型式 | SMP30N-2O-No3 | |||
| 出力・極数・相 | 18.5kW・2P・3相 | |||||
| コンプ レッサ |
型式 | ― | ||||
| 出力・極数・相 | 0.75kW・4P・3相 | |||||
| フィルター | 1次 | 寸法 (mm) | φ320×L700×6本 | |||
| 捕集効率 (%) | 0.3μm×20 | |||||
| 材質他 | プリーツフィルター | |||||
| 2次 | 寸法 (mm) | W395×H765×L65×4個 | ||||
| 捕集効率 (%) | ― | |||||
| 材質他 | チャコールフィルター | |||||
| 3次 | 寸法 (mm) | W392×H765×D290×4個 | ||||
| 捕集効率 (%) | 0.3μm×99.97％ | |||||
| 材質他 | HEPAフィルター | |||||
| 脱塵方式 | エアーパルス自動再生方式 | |||||
| バケット容量 (L) | ― | |||||
| ダクト径 (mm) | 吸込側242φ×3 吐出側500φ | |||||
| 寸法：W×L×H (mm) | 1次フィルターユニット：1,500×1,300×1,974 HEPA＋ファンユニット：1,500×1,700×2,224 |
|||||
| 重量 (kg) | 1次フィルターユニット：600 HEPA＋ファンユニット：1,200 |
|||||
| 内蔵保護装置 | ファン：過負荷、過電流、漏電 コンプレッサ：過負荷、過熱、漏電、逆相 インバータ：過負荷、過熱、漏電、目詰検知差圧計(1次・2次・3次) |
|||||
| 付属品 | ケーブル8m・吸込口キャップ・返却用カバー | |||||
※ 対象物質により販売対象フィルターは異なります。
商品のご利用に際して
- 貸し出しの際には、返却時の清掃などについての同意書のご提出をお願いしております。
- 貸し出しの際に付属する返却ボックスは、粉塵が付着しないよう作業場所とは別の場所で保管するよう徹底してください。
- ご返却いただく際には、受け入れをすみやかにおこなうため、返却時チェックシートの提出をお願いしております。
- ご返却いただく際には、買い取り部材を取り外して、返却手順書に従って清掃・養生の上返却してください。
- 集塵対象物質により、商品コードを分けて運用しております。
販売品(フィルター)
| 商品コード | 商品名 | 適用機種 | 販売となる対象物質 | 必要数 |
|---|---|---|---|---|
| 547032 | 負圧集塵機63/プレフィルター | EJD3FAE-CH | アスベスト | 2 |
| 547037 | 負圧集塵機65/プレフィルター | EJD5F | PCB | 8 |
| 547104 | 負圧集塵機65/活性炭交換ろ材 | 10 | ||
| 547105 | 負圧集塵機65/活性炭Ｆ内プレフィルター | 1 | ||
| 547106 | 負圧集塵機65/HEPAフィルター | 1 | ||
| 547107 | 負圧集塵機230/プレフィルター | EJD230F-R | アスベスト・PCB | 6 |
| 547108 | 負圧集塵機230/活性炭フィルター | PCB | 4 | |
| 547109 | 負圧集塵機230/HEPAフィルター | 4 |
販売品(ダクト類)
| 商品コード | 商品名 | 適用機種(●：適合部材、▲：吸込口径を変更する場合に使用) | ||
|---|---|---|---|---|
| EJD3FAE-CH | EJD5F | EJD230F-R | ||
| 547055 | 負圧集塵スパイラルダクトφ250-5m | ● | ● | ● |
| 547075 | 負圧集塵PVCダクトφ150-10m | ▲ | ▲ | ▲ |
| 547076 | 負圧集塵PVCダクトφ250-10m | ● | ● | ● |
| 547062 | 負圧集塵SYバンドφ150 | ▲ | ▲ | ● |
| 547057 | 負圧集塵SYバンドφ250 | ● | ● | ● |
| 547065 | 負圧集塵ダクトニップルφ150 | ● | ▲ | ● |
| 547058 | 負圧集塵ダクトニップルφ250 | ● | ● | ● |
| 547080 | 負圧集塵レジューサφ250-φ150 | ● | ● | ● |
| 547082 | 負圧集塵レジューサφ250-φ300 | ● | ● | ● |
| 547083 | 負圧集塵ダクト2分岐部材250-250 | ● | ● | ● |
| 547084 | 負圧集塵ダクト2分岐部材250-150 | ● | ● | ● |
