![集塵機(ヒュームコレクター兼用) STDコレクタ](img/std_collector/std_collector_01.jpg)
![粉塵も溶接ヒュームも1台の集塵機で対策](img/std_collector/std_collector_02.gif)
![2台必要だった手配の手間が1台に!設置・使用場所の省スペース化も実現](img/std_collector/std_collector_03.gif)
![フィルタ](img/std_collector/std_collector_04.gif)

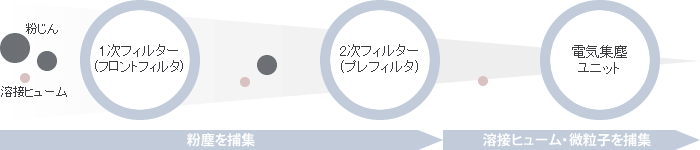

STDコレクタは、フロントフィルターとプレフィルター、2つのフィルターと電気集塵ユニットを内蔵しています。
これらを総合して段階的に除去する構造により、高い捕集効果を発揮。さらにフレキシブルダクトで集塵性能を向上させます。
粉塵も溶接ヒュームもSTDコレクタ1台で対応することができるようになります。
![適応空間100m3・処理風量 一般粗じん(粉塵)15m3/分 / 溶接ヒューム10m3/分](img/std_collector/std_collector_10.gif)
![既存の建物の改修や耐震補強工事など区画を仕切って閉鎖した空間でおこなう作業に最適](img/std_collector/std_collector_11.gif)
特に既存の建物の改修や耐震補強工事などの場合は、現場は囲われ閉鎖的な空間においての作業となるため、粉塵飛散措置とヒューム除去が欠かせません。
![捕集目的に合わせて風量切替ダンパで切替え](img/std_collector/std_collector_12.gif)
粉塵の集塵には処理風量を確保し、溶接ヒュームには処理風量を下げて、捕集効率を確保します。

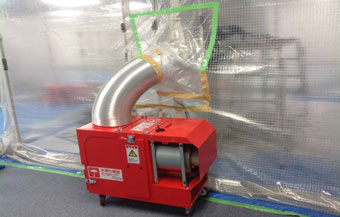

![使用例1](img/std_collector/std_collector_13.jpg)

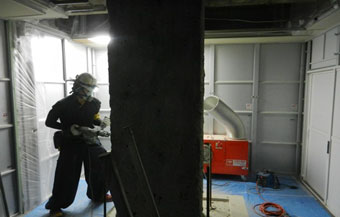

![使用例2](img/std_collector/std_collector_14.jpg)
![フィルターと電気集塵ユニットの捕集性能](img/std_collector/std_collector_15.gif)
![高性能プレフィルターで5μmの塵を99%以上捕集!](img/std_collector/std_collector_16.gif)

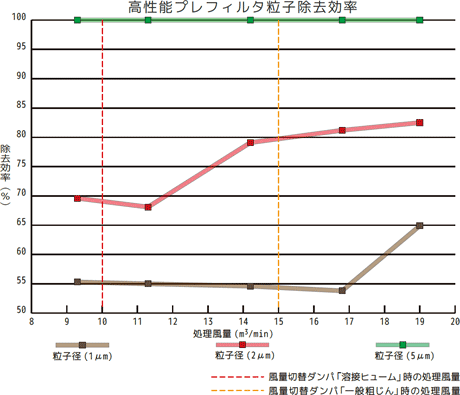

![高性能プレフィルター粒子除去効率](img/std_collector/std_collector_17.gif)

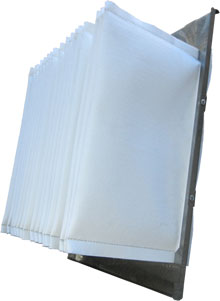

![フィルター](img/std_collector/std_collector_18.jpg)
![蛇腹構造の高性能な二次フィルター](img/std_collector/std_collector_19.gif)
粒径の大きなほこりを除去する一次フィルター(フロントフィルタ)を経て、高性能な二次フィルターで5μmまでの粒子を捕集します。
二次フィルターであるプレフィルタは蛇腹構造で表面積を広く確保。5μmの塵を99%以上捕集する高い性能です。
![過酷な環境下でも集塵能力が落ちにい](img/std_collector/std_collector_20.gif)
内蔵された気流安定板との相乗効果で、フィルター表面に粉塵が堆積するほどの過酷な環境下でも、集塵能力の低下を抑えます。
![電気集塵ユニットで0.3μmの微粒子を90%以上捕集!](img/std_collector/std_collector_21.gif)

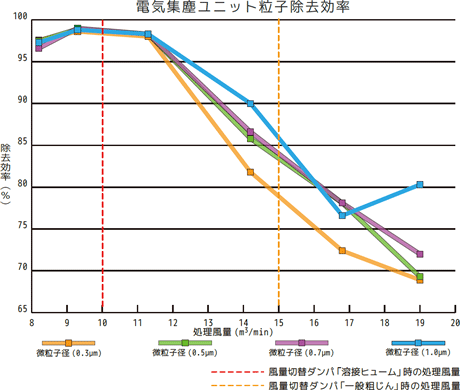

![電気集塵ユニット粒子除去効率](img/std_collector/std_collector_22.gif)

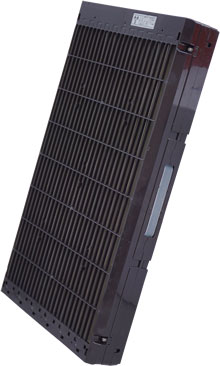

![電気集塵ユニット](img/std_collector/std_collector_23.jpg)
![フィルターで取りきれなかった微細な塵や溶接ヒュームを除去使い捨ての準HEPAフィルタとほぼ互角の性能](img/std_collector/std_collector_24.gif)

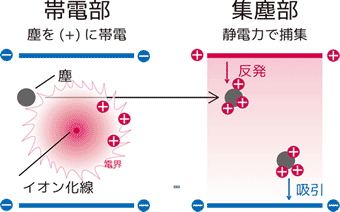

![帯電部と集塵部](img/std_collector/std_collector_25.gif)
電気集塵ユニットは、フィルターを通過した微細な塵をプラスに帯電させ、マイナスの電極板で吸着します。
最後尾に搭載した電気集塵ユニットで0.3μmの微粒子を90%以上集塵することができるため、一般のほこりに加え、溶接時に発生する溶接ヒュームを高効率で除去することが可能です。PM2.5はもちろん、従来の汎用集塵機では捕集できなかったクラスの塵も捕集でき、使い捨ての準HEPAフィルタとほぼ互角の性能です。
![建設現場で発揮される使いやすさ](img/std_collector/std_collector_26.gif)
![フレキシブルダクトで拡散する前に溶接ヒュームを局所集塵](img/std_collector/std_collector_27.gif)
溶接作業で発生する煙(ヒューム)は、作業現場に臭いと汚れを残すうえ、人体にも有害で塵肺の原因となります。
作業員の健康を守るためにはヒュームコレクターが欠かせません。アルミ製フレキシブルダクトを使って、狭い場所や高所で拡散する前に集塵・集煙することが可能です。アルミ製フレキシブルダクトは1mから3mまで伸縮し、ほこり、溶接ヒューム発生場所の局所の集塵・集煙に威力を発揮します。
また、吸引ダクトを外すことで浮遊粉塵を効率的に集塵します。
![40kgと27kg](img/std_collector/std_collector_30.jpg)
![分割構造で運びやすい](img/std_collector/std_collector_29.gif)
総重量の約4割を占めるファンユニットを脱着できる分割構造です。分割して2人で持ち上げて運ぶことができます。
また、直径100mmの大径キャスター付で仮設の配線等の障害物を容易に乗り越えられます。優れた可搬性でエレベータなど昇降・搬送設備が使用できない建設現場への持ち込みも可能です。
![低騒音ファンと内部気流の最適化による高い静粛性](img/std_collector/std_collector_31.gif)

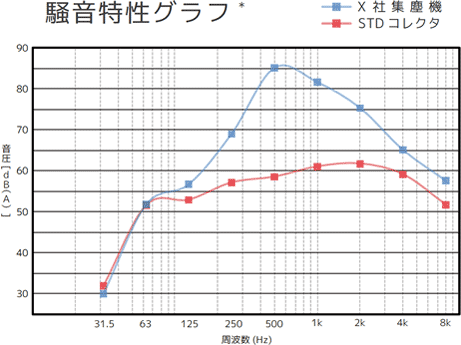

![騒音特性グラフ](img/std_collector/std_collector_32.gif)
どんなに高性能であっても、周辺環境を悪化させては意味がありません。
STD コレクタは、低騒音型汎用ファンの採用と風量・内部気流の最適化により、これまでの集塵機と同等またはそれ以下の運転音を実現しました。高度な集塵性能と静粛性で、作業環境と周囲の環境を改善します。
![単相100Vで電源がとりやすい](img/std_collector/std_collector_33.gif)
単相100Vの電源のため、特殊な電源を用意する必要が無く、電源確保が簡単で、設置に便利です。
![安価なメンテナンスコスト、ランニングコスト](img/std_collector/std_collector_34.gif)
![繰り返し使えて経済的なフィルターと電気集塵ユニット](img/std_collector/std_collector_35.gif)
![使用の繰り返しに対応できるプレフィルター](img/std_collector/std_collector_36.gif)
プレフィルターは日常のお手入れとして業務用掃除機で清掃し、定期的に高圧洗浄機などで水洗いすることも可能です。
連続使用に対応できるタフなフィルターです。
※水洗いした場合、乾燥に2~3日かかります。故障、感電、性能の低下を防ぐため、十分に乾燥させてください。
![水洗いメンテナンスできる電気集塵ユニット](img/std_collector/std_collector_37.gif)
電気集塵ユニットは簡単な水洗いをすることでメンテナンスが可能です。洗浄して繰り返し使用できるため、使い捨てのHEPAフィルターと比較して大幅にメンテナンスコストを下げることができます。準HEPAフィルタに近い性能を有しながら、エコロジーでコストパフォーマンスに大変優れています。
![単相100Vで1日あたり61.6円の経済的な運転コスト](img/std_collector/std_collector_38.gif)
使用する電源は一般的な単相100Vです。60Hz地区、8h運転において運転コストも1日あたり61.6円と経済的です。
仕様表
商品コード |
231858 |
クラス |
電気集塵・集煙機10m3/STDコレクタ
|
メーカー |
新東工業 ※ |
メーカー名称 |
建設現場向け汎用小型集塵機 STDコレクタ |
型式 |
STD-1 |
処理風量 (m3/min) |
風量切替ダンパ「溶接ヒューム」時:10 風量切替ダンパ「一般粗じん」時:15 |
適用空間 (m3) |
~100 |
電源 (V) |
単相交流100 (50/60Hz) |
消費電力 (W) |
250/360 (50/60Hz) |
フロントフィルタ |
材質: ポリエステル/モダアクリル製不織布 |
プレフィルタ |
材質: ポリエステル不織布 表面積: 2.24m2 |
安全装置 |
過負荷保護装置(ファンSW部・ファン本体) 渦電流保護機能(集塵SW部) 電源遮断機能(高圧電源装置内・点検扉SW) |
サイズ (mm) |
W890×H706×D520 |
吸引ダクト外径 (mm) |
Φ273 |
重量 (kg) |
67 (本体40、ファンユニット27) |
※ 新東工業株式会社、株式会社大同機械、戸田建設株式会社の共同開発商品です。
関連商品
商品コード |
商品名 |
備考 |
231859 |
STDコレクタ用予備フィルターセット |
フロントフィルタSTD-1/1012、プレフィルタSYD-1/106、 電気集塵ユニット |
販売品
商品コード |
商品名 |
重量 (kg) |
― |
STDコレクタ/フレキシブルダクト |
3 |
