後方小旋回ミニバックホウ クレーン付き
「掘る・吊る・埋める」の1台3役をこなし、管埋設工事、上下水道工事、道路工事の側溝設置、河川工事など、吊り作業を必要とするさまざまな現場で活躍します。
「移動式クレーン構造規格」「クレーン等安全規則」に適合した構造と安全機能を装備し、高い作業効率と安全性を確保しています。
バケットリンク内に収納可能なフック
荷重計
後端旋回半径比(※)が120%以内のコンパクトなボディサイズで、旋回時の車体後方の安全確保に有効です。
狭い現場でも後部を気にせず、スムーズに作業がおこなえます。
※ 後端旋回半径比(％)＝(後端旋回半径)×2/(クローラ全幅)×100
掲載機種は、平成18年施行のオフロード法（特定特殊自動車排出ガス規制等に関する法律）に適合した機種も取り揃えてございます。
建設機械の排出ガス対策は、平成3年より排出ガス対策型建設機械指定制度が実施され、平成13年より第2次基準値、平成18年より第3次基準値が設けられています。
各機種により対応基準が異なりますので、仕様表にてご確認ください。
国土交通省が指定した「超低騒音型建設機械」です。作業時の周囲環境にも万全の配慮。
国土交通省が規定した低騒音型建設機械の騒音基準値 (該当機種の場合99dB) から、さらに6dB減じた値を下回る騒音の測定値を得ています。
必要資格
- 小型車両系建設機械 (整地・運搬・積込み用及び掘削用) の運転の業務に係る特別教育 (機体質量3t未満)
または、車両系建設機械(整地・運搬・積込み用及び掘削用)運転技能講習 (機体質量3t以上) - 移動式クレーンの運転の業務に係る特別教育 (つり上げ荷重1t未満)
または、小型移動式クレーン運転技能講習 (つり上荷重1t以上5t未満) - 玉掛けの業務に係る特別教育 (つり上げ荷重1t未満のクレーン等にかかわる作業)
または、玉掛け技能講習 (つり上荷重1t以上)
仕様表
| 商品コード | 142082 | 142202 | ||||
|---|---|---|---|---|---|---|
| 商品名 | 小旋回0.1Rクレーン付 | 小旋回0.15Rライトクレーン付 | ||||
| メーカー | ヤンマー(YANMAR) | コベルコ建機(KOBELCO) | ||||
| メーカー名称 | 後方超小旋回ミニショベル Universal Vio |
後方超小旋回ミニショベル ビートル(Beetle) |
||||
| 型式 | Vio20-3 | Vio27-5B | SK30SRST-5 | |||
| 性能 | バケット容量[旧JIS] (m3) | 0.066 | 0.08[0.07] | 0.08[0.07] | ||
| 最大吊り 上げ能力 (t×m) |
定置吊り時 | 0.4×1.9 | 0.8×1.85 | 0.71×1.8 | ||
| 走行吊り時 | ― | 0.35×1.8 | ||||
| 旋回速度 (min-1［rpm］) <クレーンモード時> |
9.5[9.5] | 10 | 5.5[5.5] | |||
| 走行速度(高速/低速) (km/h) | 4.4/2.2 | 4.7/2.8 | 3.8/2.1 | |||
| 登坂能力 (%[度]) | ― | ― | 58[30] | |||
| 最大掘削力 (kN[kgf]) | 18.6[1,900] | 27.4[2,800] | 21.9[2,230] | |||
| 接地圧 (kPa[kg/cm2]) | 24.5[0.25] | 28.5[0.29] | 25.0[0.25] | |||
| 運転整備重量 本体[+クレーン] (kg) | 1,990[+45] | 2,990[+40] | 2,760[+20] | |||
| エン ジン |
定格出力 (kW/min-1[PS/rpm]) | 14.3/2,400 [19.5/2,400] |
16.1/2,200 [21.9/2,200] |
17.1/2,400 [23.2/2,400] |
||
| 燃料タンク容量(軽油) (L) | 28.5 | 42 | 38 | |||
| シュー型式 | ゴムクローラ | |||||
| 寸法 (mm) |
全長 ※運搬時 | A | 3,920 | 4,190 | 4,330 | |
| 全高 ※運搬時 | B | 2,410 | 2,510 | 2,600 | ||
| 全幅 | C | 1,380 | 1,550 | |||
| 履帯中心距離 | D | 1,160 | 1,310 | |||
| 接地長 | E | ― | ― | 1,700 | ||
| 履帯幅 | F | 250 | 260 | 300 | ||
| クローラ全長 | G | 1,890 | 2,010 | 2,210 | ||
| 後端旋回半径 | H | 690 | 775 | 775 | ||
| 最低地上高 | I | 260 | 320 | 360 | ||
| バケット幅 | J | 490 | 490 | 500 | ||
| ブレード | 幅 | K | 1,380 | 1,550 | ||
| 高さ | L | 295 | 345 | |||
| 作動 範囲 |
最大掘削深さ (mm) | M | 2,390 | 2,600 | 2,540 | |
| 最大垂直堀深さ (mm) | N | 1,840 | 2,200 | 2,230 | ||
| 最大掘削半径 (mm) | O | 4,270 | 4,520 | 4,850 | ||
| 最大床面掘削 半径 (mm) |
P | 4,140 | 4,380 | 4,700 | ||
| 最大掘削高さ (mm) | Q | 4,200 | 4,400 | 4,720 | ||
| 最大ダンプ高さ (mm) | R | 2,640 | 3,000 | 3,310 | ||
| 最小ダンプ高さ (mm) | S | ― | 1,230 | 1,270 | ||
| 最小旋回半径 [スイング時] (mm) |
T | 1,630［1,390］ | 1,900[1,630] | 1,970[1,590] | ||
| ブームスイング角度 (右・左) (度) |
U・V | 73.5・46.5 | 75・45 | 55・60 | ||
| バケットオフセット量 (右・左) (mm) |
W・X | 485・700 | 490・835 | 670・680 | ||
| ブレード 揚程 (上・下) (mm) |
Y・Z | 350・340 | 350・320 | 590・390 | ||
| クレーン 使用時 作動 範囲 |
アーム長 (m) | ― | ― | ― | ||
| 最大地上揚程 (mm) | a | 2,460 | 2,200 | 2,310 | ||
| 最大地上揚程時 作業半径 (mm) |
b | 2,200 | 2,820 | 2,780 | ||
| 最大地下揚程 (mm) | c | 1,920 | 2,170 | 2,250 | ||
| 最大地下揚程時 作業半径 (mm) |
d | 1,820 | 1,630 | 2,180 | ||
| 最大作業半径 (mm) | e | 3,550 | 3,900 | 4,270 | ||
| 最小作業半径 (mm) | f | 1,380 | 1,710 | 1,800 | ||
| 最小作業半径時 地上揚程 (mm) |
g | 1,500 | 1,370 | 1,550 | ||
| フック長さ (mm) | h | 180 | 196 | 220 | ||
| 低騒音指定状況 | 超低 | |||||
| 排ガス指定状況 | 3次 | |||||
| 操作要件(掘削) | 特別教育 | |||||
| 操作要件(クレーン) | 特別教育 | |||||
| 操作要件(玉掛け) | 特別教育 | |||||
掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。
| 商品コード | 142215 | ||||
|---|---|---|---|---|---|
| 商品名 | 小旋回0.15Rクレーン付 | ||||
| メーカー | ヤンマー(YANMAR) | ||||
| メーカー名称 | 後方超小旋回ミニショベル Universal Vio |
||||
| 型式 | Vio30-6 | ||||
| 性能 | バケット容量[旧JIS] (m3) | 0.1[0.09] | |||
| 最大吊り 上げ能力 (t×m) |
定置吊り時 | 0.9×1.8 | |||
| 走行吊り時 | ― | ||||
| 旋回速度 (min-1［rpm］) <クレーンモード時> |
9.5[9.5] | ||||
| 走行速度(高速/低速) (km/h) | 4.5/2.7 | ||||
| 登坂能力 (%[度]) | ― | ||||
| 最大掘削力 (kN[kgf]) | 29.9[3,050] | ||||
| 接地圧 (kPa[kg/cm2]) | 28.3[0.288] | ||||
| 運転整備重量 本体[+クレーン] (kg) | 2,980[+40] | ||||
| エン ジン |
定格出力 (kW/min-1[PS/rpm]) | 18.5/2,200 [25.2/2,200] |
|||
| 燃料タンク容量(軽油) (L) | 41 | ||||
| シュー型式 | ゴムクローラ | ||||
| 寸法 (mm) |
全長 ※運搬時 | A | 4,470 | ||
| 全高 ※運搬時 | B | 2,500 | |||
| 全幅 | C | 1,550 | |||
| 履帯中心距離 | D | 1,250 | |||
| 接地長 | E | ― | |||
| 履帯幅 | F | 300 | |||
| クローラ全長 | G | 2,160 | |||
| 後端旋回半径 | H | 775 | |||
| 最低地上高 | I | 320 | |||
| バケット幅 | J | 540 | |||
| ブレード | 幅 | K | 1550 | ||
| 高さ | L | 330 | |||
| 作動 範囲 |
最大掘削深さ (mm) | M | 2,820 | ||
| 最大垂直堀深さ (mm) | N | 2,290 | |||
| 最大掘削半径 (mm) | O | 4,870 | |||
| 最大床面掘削 半径 (mm) |
P | 4,730 | |||
| 最大掘削高さ (mm) | Q | 4,550 | |||
| 最大ダンプ高さ (mm) | R | 3,160 | |||
| 最小ダンプ高さ (mm) | S | 1,230 | |||
| 最小旋回半径 [スイング時] (mm) |
T | 2,050[1,840] | |||
| ブームスイング角度 (右・左) (度) |
U・V | 65・43 | |||
| バケットオフセット量 (右・左) (mm) |
W・X | 590・640 | |||
| ブレード 揚程 (上・下) (mm) |
Y・Z | 375・325 | |||
| クレーン 使用時 作動 範囲 |
アーム長 (m) | ― | |||
| 最大地上揚程 (mm) | a | 2,220 | |||
| 最大地上揚程時 作業半径 (mm) |
b | 3,020 | |||
| 最大地下揚程 (mm) | c | 2,400 | |||
| 最大地下揚程時 作業半径 (mm) |
d | 1,880 | |||
| 最大作業半径 (mm) | e | 4,250 | |||
| 最小作業半径 (mm) | f | 1,770 | |||
| 最小作業半径時 地上揚程 (mm) |
g | 1,490 | |||
| フック長さ (mm) | h | 200 | |||
| 低騒音指定状況 | 超低 | ||||
| 排ガス指定状況 | 2次 | ||||
| 操作要件(掘削) | 特別教育 | ||||
| 操作要件(クレーン) | 特別教育 | ||||
| 操作要件(玉掛け) | 特別教育 | ||||
掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。
| 商品コード | 142320 | |||||
|---|---|---|---|---|---|---|
| 商品名 | 小旋回0.2Rクレーン付 | |||||
| メーカー | ヤンマー (YANMAR) |
|||||
| メーカー名称 | 後方超小旋回 ミニショベル GLOBAL Vio |
|||||
| 型式 | Vio40-5 | Vio45-6A | ||||
| 性能 | バケット容量[旧JIS] (m3) | 0.14[0.13] | ||||
| 最大吊り 上げ能力 (t×m) |
定置吊り時 | 1.1×2.4 | ||||
| 走行吊り時 | ― | |||||
| 旋回速度 (min-1［rpm］) <クレーンモード時> |
10 | |||||
| 走行速度(高速/低速) (km/h) |
4.6/2.3 | 4.6/2.4 | ||||
| 登坂能力 (%[度]) | ― | |||||
| 最大掘削力 (kN[kgf]) | 37.7[3,850] | 36.5[3,730] | ||||
| 接地圧 (kPa[kg/cm2]) | 26.1[0.266] | 28.4[0.290] | ||||
| 運転整備重量 本体[+クレーン] (kg) | 4,190［+60］ | 4,490 | ||||
| エン ジン |
定格出力 (kW/min-1[PS/rpm]) | 28.8/2,400 [39.2/2,400] |
27.5/2,200 [37.4/2,200] |
|||
| 燃料タンク容量(軽油) (L) | 64 | 66 | ||||
| シュー型式 | ゴムクローラ | |||||
| 寸法 (mm) |
全長 ※運搬時 | A | 5,150 | 5,230 | ||
| 全高 ※運搬時 | B | 2,620 | 2,570 | |||
| 全幅 | C | 1,970 | ||||
| 履帯中心距離 | D | 1,670 | 1,590 | |||
| 接地長 | E | ― | ||||
| 履帯幅 | F | 350 | ||||
| クローラ全長 | G | 2,620 | 2,590 | |||
| 後端旋回半径 | H | 975 | 970 | |||
| 最低地上高 | I | 360 | 345 | |||
| バケット幅 | J | 650 | ||||
| ブレード | 幅 | K | 1,970 | |||
| 高さ | L | 405 | 400 | |||
| 作動 範囲 |
最大掘削深さ (mm) | M | 3,500 | 3,360 | ||
| 最大垂直堀深さ (mm) | N | 2,850 | 2,690 | |||
| 最大掘削半径 (mm) | O | 5,660 | 5,700 | |||
| 最大床面掘削 半径 (mm) |
P | 5,500 | 5,540 | |||
| 最大掘削高さ (mm) | Q | 5,650 | 5,530 | |||
| 最大ダンプ高さ (mm) | R | 4,000 | 3,870 | |||
| 最小ダンプ高さ (mm) | S | 1,460 | 1,500 | |||
| 最小旋回半径 [スイング時] (mm) |
T | 2,060［1,730］ | 2,190[1,950] | |||
| ブームスイング角度 (右・左) (度) |
U・V | 70・70 | 68・68 | |||
| バケットオフセット量 (右・左) (mm) |
W・X | 650・795 | 770・680 | |||
| ブレード 揚程 (上・下) (mm) |
Y・Z | 440・430 | 445・465 | |||
| クレーン 使用時 作動 範囲 |
アーム長 (m) | ― | ||||
| 最大地上揚程 (mm) | a | 3,800 | 3,590 | |||
| 最大地上揚程時 作業半径 (mm) |
b | 3,400 | 3,660 | |||
| 最大地下揚程 (mm) | c | 3,000 | 2,970 | |||
| 最大地下揚程時 作業半径 (mm) |
d | 2,000 | 2,140 | |||
| 最大作業半径 (mm) | e | 4,950 | 5,040 | |||
| 最小作業半径 (mm) | f | 1,800 | 1,900 | |||
| 最小作業半径時 地上揚程 (mm) |
g | 1,760 | 1,790 | |||
| フック長さ (mm) | h | 210 | ||||
| 低騒音指定状況 | 超低 | |||||
| 排ガス指定状況 | 2次 | オフロード (2014年基準) |
||||
| 操作要件(掘削) | 特別教育 | 技能講習 | ||||
| 操作要件(クレーン) | 技能講習 | |||||
| 操作要件(玉掛け) | 技能講習 | |||||
掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。
クレーン使用時定格荷重表
Vio20-3
| 作業半径 (m) | 定格荷重 (t) |
|---|---|
| 1.9以下 |
0.40 |
| 2.0 | 0.38 |
| 2.5 | 0.24 |
| 3.0 | 0.17 |
| 3.5 | 0.12 |
| フック質量 | ― |
Vio27-5B
| 作業半径 (m) | 定格荷重 (t) |
|---|---|
| 1.85以下 | 0.80 |
| 2.0 | 0.68 |
| 2.5 | 0.41 |
| 3.0 | 0.27 |
| 3.5 | 0.20 |
| 3.8 | 0.18 |
| フック質量 | ― |
SK30SRST-5
| 作業半径 (m) |
定格荷重 (t) | |
|---|---|---|
| 定置吊り | 走行吊り | |
| 1.8 | 0.71 | 0.35 |
| 2.0 | 0.62 | 0.31 |
| 2.5 | 0.42 | 0.21 |
| 2.9 | 0.33 | 0.16 |
| 3.0 | 0.31 | ― |
| 3.5 | 0.24 | ― |
| 4.0 | 0.19 | ― |
| 4.2 | 0.18 | ― |
| フック質量 | 3.9kg | |
Vio30-6
| 作業半径 (m) | 定格荷重 (t) | |
|---|---|---|
| 定置吊り | 走行吊り | |
| 1.81以下 | 0.90 | 0.45 |
| 2.0 | 0.77 | 0.35 |
| 2.5 | 0.49 | 0.24 |
| 2.9 | 0.34 | 0.17 |
| 3.0 | 0.32 | ― |
| 3.5 | 0.22 | ― |
| 4.2 | 0.16 | ― |
| フック質量 | ― | |
Vio40-5
| 作業半径 (m) | 定格荷重 (t) |
|---|---|
| 2.4以下 | 1.10 |
| 3.0 | 0.70 |
| 3.5 | 0.54 |
| 4.0 | 0.42 |
| 4.5 | 0.34 |
| 5.0 | 0.28 |
| フック質量 | ― |
Vio45-6A
| 作業半径 (m) |
定格荷重 (t) | |
|---|---|---|
| 定置吊り | 走行吊り | |
| 2.4以下 | 1.10 | 0.55 |
| 2.5 | 1.07 | 0.54 |
| 3.0 | 0.72 | 0.36 |
| 3.5 | 0.52 | 0.26 |
| 4.0 | 0.42 | ― |
| 4.5 | 0.35 | ― |
| 5.0 | 0.29 | ― |
| フック質量 | ― | |

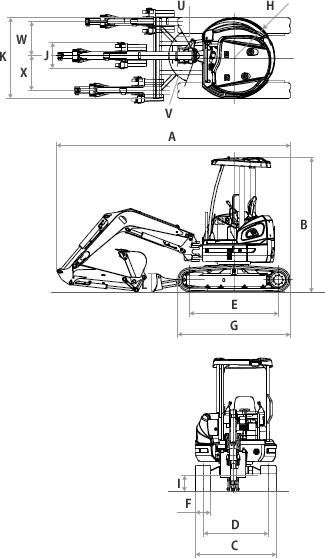

寸法図

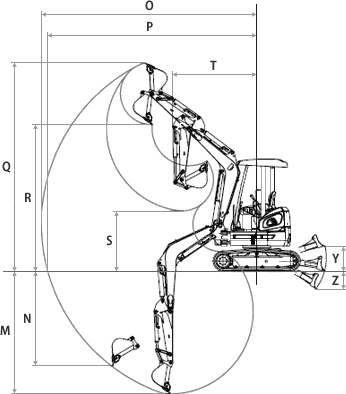

作動範囲図

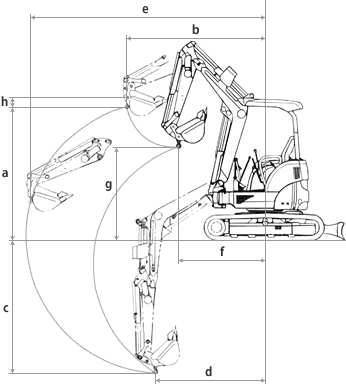

クレーン使用時作動範囲図
関連商品
| 商品コード | 商品名 | 適用機種 |
|---|---|---|
| 281130 | アルミ積み込み足場2t用 | Vio20-3 |
| 281150 | アルミ積み込み足場3t用 | Vio27-5B、SK30SRST-5、Vio30-6 |
| 281160 | アルミ積み込み足場3t用ショート | |
| 281161 | アルミ積み込み足場4t用 | Vio40-5、Vio45-6A |
