超小旋回ミニバックホウ ブレーカー・クレーン付き
ブーム先端が油圧ブレーカー仕様です。
油圧ブレーカーは、衝撃エネルギーにより動的に破砕する特長から破砕効率が高く、破砕可能な対象物の範囲が広くなっています
岩盤の掘削、岩石の小割、コンクリート構造物の解体工事や道路・トンネルの岩盤掘削工事など幅広い破砕用途で活躍します。
管埋設工事、上下水道工事、道路工事の側溝設置、河川工事など、吊り作業を必要とするさまざまな現場で活躍します。
「移動式クレーン構造規格」「クレーン等安全規則」に適合した構造と安全機能を装備し、高い作業効率と安全性を確保しています。
安全性を高める自動「クレーン＋走行」モード
クレーンモードで走行時には、自動で走行吊り時定格荷重に切り替わるとともに、走行が1速に固定され、より安全に荷を吊ったまま走行できます。
ボティの後端およびフロント最小旋回半径(バケットを上部で抱え込んだ最小旋回姿勢での旋回半径)が共にクローラ幅に収まり(※)、作業空間に制限のある路上など狭い現場に最適です。
はみ出しがなく、周りを気にせず作業に集中でき、接触による損傷も少なくなります。
※クローラ幅の120%以内

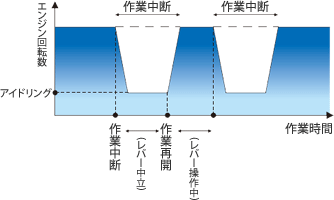

建設機械の排出ガス対策は、平成3年より排出ガス対策型建設機械指定制度が実施されています。
掲載機種は、平成18年に設けられた第3次基準に適合しております。
国土交通省が指定した「超低騒音型建設機械」です。作業時の周囲環境にも万全の配慮。
国土交通省が規定した低騒音型建設機械の騒音基準値 (該当機種の場合99dB) から、さらに6dB減じた値を下回る騒音の測定値を得ています。
必要資格
- 小型車両系建設機械(解体用)の運転の業務に係る特別教育 (機体質量3t未満)
- 移動式クレーンの運転の業務に係る特別教育 (つり上げ荷重1t未満)
- 玉掛けの業務に係る特別教育 (つり上げ荷重1t未満のクレーン等にかかわる作業)
仕様表
| 商品コード | 142528 | |||
|---|---|---|---|---|
| 商品名 | ブレーカー付超小0.12Rクレーン付 | |||
| クラス | 0.12 | |||
| ブレーカー | メーカー | 古河ロックドリル | ||
| 型式 | FX35α | |||
| タイプ | セットプレート | |||
| 本体質量 (kg) | 131 | |||
| 全長 (mm) | 1,027 | |||
| 打撃数 (min-1) | 600～1,300 | |||
| 作動油圧 (MPa) | 12～16 | |||
| 所要油量 (L/min) | 24～52 | |||
| ロッド径 (mm) | 52 | |||
| ホース径 (OUT/IN) (mm) | 12/12 | |||
| 台車※ | メーカー | クボタ(Kubota) | ||
| メーカー名称 | クボタミニバックホー タフ(TOUGH) | |||
| 型式 | RX-306 HGX9CR | |||
| 性能 | バケット容量[旧JIS] (m3) | 0.09 | ||
| 旋回速度 (min-1[rpm]) | 8.8 | |||
| 走行速度(高速/低速) (km/h) | 4.6/2.7 | |||
| 機体質量 (kg) | 2,340 | |||
| 機械質量 (kg) | 3,040 | |||
| 運転整備重量 (kg) | 3,040 | |||
| 燃料タンク容量(軽油) (L) | 41 | |||
| シュー型式 | ゴム | |||
| 寸法 (mm) |
全長 ※運搬時 | A | 4,080 | |
| 全高 ※運搬時 | B | 2,470 | ||
| 全幅 | C | 1,550 | ||
| 履帯中心距離 | D | 1,250 | ||
| 履帯幅 | E | 300 | ||
| 後端旋回半径 | F | 775 | ||
| 最低地上高 | 290 | |||
| ブレード 幅 | H | 1,550 | ||
| ブレード 高さ | I | 335 | ||
| 作動範囲 (mm) |
最大掘削深さ | J | 2,960 | |
| 最大垂直掘削深さ | K | 2,380 | ||
| 最大掘削半径 | L | 4,530 | ||
| 最大床面掘削半径 | M | 4,420 | ||
| 最大掘削高さ | N | 5,180 | ||
| 最大ダンプ高さ | O | 3,740 | ||
| バケットオフセット量(右・左) | Q・R | 485/810 | ||
| ブレード 揚程(上・下) | S・T | 360/340 | ||
| クレーン 使用時 作動範囲 |
最大地上揚程 | a | 2,690 | |
| 最大地上揚程時作業半径 | b | 1,550 | ||
| 最大地下揚程 | c | 2,440 | ||
| 最大地下揚程時作業半径 | d | 2,010 | ||
| 最大作業半径 | e | 3,860 | ||
| 最小作業半径 | f | 1,310 | ||
| 最小作業半径時地上揚程 | g | 2,390 | ||
| フック長さ | h | 222 | ||
| 低騒音指定状況 | 超低 | |||
| 排ガス指定状況 | 3次 | |||
| 操作要件(解体) | 特別教育 | |||
| 操作要件(クレーン) | 特別教育 | |||
| 操作要件(玉掛け) | 特別教育 | |||
※バケット仕様時のもの。
クレーン使用時定格荷重表
| 作業半径 (m) | 定格荷重 (t) | |
|---|---|---|
| 静止吊り | 走行吊り | |
| 1.6以下 | 0.9 | 0.45 |
| 2 | 0.58 | 0.29 |
| 2.5 | 0.39 | 0.19 |
| 2.6 | 0.37 | 0.18 |
| 3 | 0.31 | ― |
| 3.5 | 0.25 | ― |
| 3.8 | 0.24 | ― |

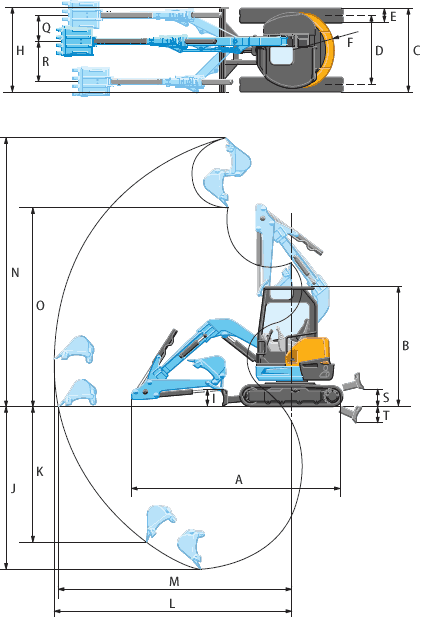

寸法/作動範囲図

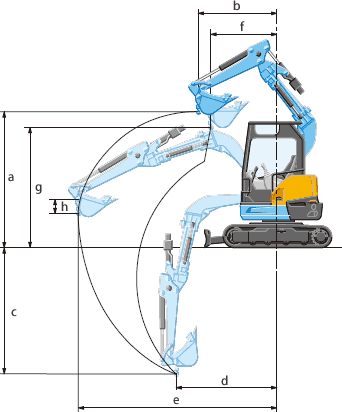

クレーン使用時作動範囲図
