ワイド脚立
どんな凸凹のある場所でも天板はいつもフラットを保ち、脚立と足場板の役割を1台ではたします。
足場板幅は400～520mm。最大積載荷重は150kgです。
4本の足が独立して調節でき、凸凹のある場所でも天板はいつもフラットを保ちます。
ピッチ調節幅は20～50mmとなります。

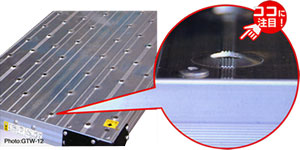

作業床にはバーリング穴の突起が並び、滑りにくくなっています。
またバーリング穴の溝山により、スベリ止め効果を10％向上させました。(ナカオ従来品比較。DWJ-150除く)
SKYおよびESKのステップ巾(踏さん)は60mmで、安全性も向上しています。また同型は階段枠の角度を72.5°としています。
アルミ製で軽量なので、折りたたみ時の持ち運びもラクラク。
片側の足に車輪が付いているタイプは、 片側を持ち上げることによって移動が簡単。
片側2本、両側4本の手がかり棒付タイプは、より安全に昇降できます。スライド式はセットが回転運動ではないため、接地面積以上を必要とせず、狭い場所でのセットアップ時に有効。
ESK-18/CSEはコーナーステージが付属します。
壁沿いの作業時におすすめ。
コーナーステージは最大使用質量100kgとなります。
関連商品のブリッジ(足場板)の組み合わせで、作業範囲を広げることができます。
対象脚立
たてブリッジ：GTW-7、GTW-10、GTW-12、GTW-16-2
よこブリッジ：GTW-16-2
必要資格
ワイド脚立の連結、解体、変更作業には資格が必要です。
足場の組立て、解体又は変更の作業に係る特別教育（地上または堅固な床上における補助作業を除く）
仕様表
| 商品コード | 244850 | 244760 | 244833 | 244761 | 244797 | 244765 | 244796 | |
|---|---|---|---|---|---|---|---|---|
| 商品名 | ワイド脚立 700 |
ワイド脚立 1,000 |
ワイド脚立 1,000 設備用 |
ワイド脚立 1,000S |
ワイド脚立 1,000S 手掛棒4 |
ワイド脚立 1,100 |
ワイド脚立 1,100 手掛棒4 |
|
| メーカー | ナカオ | |||||||
| メーカー名称 | GTW | 勇馬 | 楽駝 | |||||
| 型式 | GTW-7 | GTW-10 | GTW-10 | ESK-11S | SKY-11 | |||
| 天板高 (mm) | 511～671 | 656～958 | 656～958 | 724～1,084 | 780～1,140 | |||
| 足場寸法 (mm) | 980×400 | 1,290×400 | 1,290×400 | 765×500 | 1,560×520 | |||
| 設置寸法 (mm) |
W | 521～561 | 558～635 | 558～635 | 709～802 | 675～741 | ||
| D | 1,443～1,529 | 1,830～1,992 | 1,830～1,992 | 1,359～1,586 | 2,228～2,456 | 2,228～2,456 | ||
| 最大使用荷重(kg) | 150 | |||||||
| 重量 (kg) | 9.2 | 10.9 | 10.9 | 11.9 | 14.3 | 17.3 | 20.2 | |
| 付属品 | キャスター (片側2個) |
― | 手がかり棒×4 | キャスター (片側2個) |
手がかり棒×4 キャスター (片側2個) |
|||
| 備考 | 仮設工業会認定品 | |||||||
| 資格 | 特別教育(足場) 連結使用時 | |||||||
| 商品コード | 244770 | 244794 | 244791 | 244778 | 244793 | 244780 | 244835 | |
|---|---|---|---|---|---|---|---|---|
| 商品名 | ワイド脚立 1,200 |
ワイド脚立 1,200 手掛棒4 |
ワイド脚立 1,300 手掛棒4 |
ワイド脚立 1,500 |
ワイド脚立 1,500 手掛棒4 |
ワイド脚立 1,600 |
ワイド脚立 1,600 設備用 |
|
| メーカー | ナカオ | ナカオ | アルインコ | ピカコーポレイション | ナカオ | |||
| メーカー名称 | GTW | GTWR | マイティーベース | DWJ | 楽駝 | GTW | GTW | |
| 型式 | GTW-12 | GTWR-12 | CSR130TF_Z | DWJ-150 | SKY-15-4 | GTW-16-2 | GTW-16-4 | |
| 天板高 (mm) | 915～1,217 | 926～1,230 | 925～1,238 | 1,152～1,486 | 1,118～1,479 | 1,202～1,597 | 1,200～1,600 | |
| 足場寸法 (mm) | 1,290×400 | 1,290×400 | 1,300×400 | 1,500×400 | 1,560×520 | 1,510×400 | 1,510×400 | |
| 設置寸法 (mm) |
W | 620～697 | 586～639 | 582～639 | 612～673 | 737～803 | 693～794 | 693～794 |
| D | 1,970～2,132 | 2,002～2,194 | 1,870～2,038 | 2,305～2,509 | 2,393～2,621 | 2,343～2,555 | 2,345～2,558 | |
| 最大使用荷重(kg) | 150 | |||||||
| 重量 (kg) | 13 | 15 | 17.3 | 17 | 21.6 | 16.2 | 18.7 | |
| 付属品 | キャスター (片側2個) |
手がかり棒×4 | 手がかり棒×4 | キャスター (片側2個) |
手がかり棒×4 キャスター (片側2個) |
手がかり棒×2 キャスター (片側2個) |
手がかり棒×4 | |
| 備考 | 仮設工業会認定品 | |||||||
| 資格 | 特別教育(足場) 連結使用時 | |||||||
| 商品コード | 244790 | 244836 | 244795 | 244838 | 244792 | 244764 | |
|---|---|---|---|---|---|---|---|
| 商品名 | ワイド脚立 1,800 |
ワイド脚立 1,800 設備用 |
ワイド脚立 1,800 手掛棒4 |
ワイド脚立 1,800 手掛棒4 設備用 |
ワイド脚立 コーナー ステージ 1,800 |
ワイド脚立 2,000 手掛棒4 |
|
| メーカー | ナカオ | ||||||
| メーカー名称 | GTW | GTW | 楽駝 | 楽駝 | 勇馬 | 勇馬 | |
| 型式 | GTW-18-2 | GTW-18-2 | SKY-18-4 | SKY-18-4 | ESK-18/CSE | ESK-20 | |
| 天板高 (mm) | 1,388～1,785 | 1,390～1,790 | 1,456～1,817 | 1,456～1,817 | 1,390～1,750 | 1,723～1,970 | |
| 足場寸法 (mm) | 1,570×500 | 1,570×500 | 1,560×520 | 1,560×520 | 1,545×500 | 2,060×500 | |
| 配置スペース (mm) |
W | 840～941 | 840～941 | 799～865 | 799～865 | 881～973 | 968～1,030 |
| D | 2,443～2,656 | 2,506～2,719 | 2,606～2,834 | 2,654～2,882 | 2,559～2,786 | 3,284～3,440 | |
| 最大使用荷重(kg) | 150 | ||||||
| 重量 (kg) | 19.4 | 19.4 | 24.2 | 26.9 | 23.3 | 27.7 | |
| 付属品 | 手がかり棒×2 キャスター (片側2個) |
手がかり棒×4 キャスター (片側2個) |
手がかり棒×4、 コーナーステージ (最大使用質量100kg) |
手がかり棒×4 | |||
| 備考 | 仮設工業会認定品 | ||||||
| 資格 | 特別教育(足場) 連結使用時 | ||||||
| NETIS登録番号 | ― | CG-200021-VE | |||||
関連商品
連結ブリッジ
| 商品コード | 商品名 | メーカー | 型式 | 寸法 (mm) | 適用機種 |
|---|---|---|---|---|---|
| 244855 | ワイド脚立用タテブリッジ | ナカオ | HLG | W1,290×D400 | GTW-7、GTW-10、GTW-12、GTW-16-2 |
| 287770 | ワイド脚立16横ブリッジ | ナカオ | HSG-L | W1,550×D400 | GTW-16-2 |
| 287795 | 楽駝用縦横ブリッジ | ナカオ | HAS | W1,560×D520 | SKY-11、SKY-15-4、SKY-18-4 |
| 287801 | 勇馬用連結ブリッジ | ナカオ | HAE | W1,595×D500 | ESK-11S(※)、ESK-18/CSE |
補助手摺・セーフティガード
| 商品コード | 商品名 | メーカー | 型式 | 寸法 (mm) | 質量 (kg) | 適用機種 |
|---|---|---|---|---|---|---|
| 287798 | 楽駝11手掛棒4用 セーフティガード |
ナカオ | ― | ― | ― | SKY-11 |
| 287792 | 楽駝用補助手摺 | ナカオ | HS-900 | H900 | 4.1 | SKY-11、 SKY-15-4、 SKY-18-4 |
| 287802 | 勇馬用補助手摺 | ナカオ | HE-900 | H900 | ー | HAE、 ESK-18 |
| 287791 | ワイド脚立用手摺枠1500 | ピカ コーポレーション |
DWG-TEL | W1488×H900 | 4.1 | DWJ-150 |
| 287793 | 楽駝15・18用 セーフティガード |
ナカオ | SGS-810 | SKY装着時：H810 ESK装着時：H750 |
1.4 | SKY15-4、 SKY18-4、 ESK-18/CSE |
| 287796 | 楽駝セーフティガード 褄側バー付L |
ナカオ | ― | H810 | ― | SKY-15-4、 SKY-18-4 |
| 287797 | 楽駝セーフティガード 褄側バー付R |
ナカオ | ― | H810 | ― | SKY-15-4、 SKY-18-4 |
| 287785 | ワイド脚立16・18用手掛棒 | ナカオ | ― | L600 | ― | GTW-16-2、 GTW-18-2 |
| 287780 | ワイド脚立18用手摺 | ナカオ | HG-900 | H900 | ― | GTW-18-2 |
| 287781 | ワイド脚立18用手摺設備用 | ナカオ | HG-900 | H900 | 3.9 | GTW-18-2 設備用 |
| 287782 | ワイド脚立2000用セーフティガードL | ナカオ | SG20T-810L | H750 | 2.0 | ESK-20 |
| 287783 | ワイド脚立2000用セーフティガードR | ナカオ | SG20T-810R | H750 | 2.0 | ESK-20 |
その他
| 商品コード | 商品名 | メーカー | 型式 | 適用機種 |
|---|---|---|---|---|
| 287786 | ワイド脚立GTW用セーフティプレート | ナカオ | ― | GTW-7、GTW-10、GTW-12、GTW-16-2、GTW-18-2 |
| 287799 | 楽駝15・18用コーナーステージ | ナカオ | CSS | SKY15-4、SKY18-4 |
| 287794 | 楽駝15・18用アウトリガー | ナカオ | DOS | SKY15-4、SKY18-4、ESK-18 |
| 287784 | ワイド脚立2000用アウトリガー | ナカオ | DOE-20 | ESK-20 |
