爪付き油圧ジャッキ(10～25t)
爪は揚重物をしっかり保持できるロングタイプ
操作ハンドルの差込ソケット部が自在に回転。
後方に障害物がある等の狭い場所でも、障害物をかわしてのポンプ操作が可能です。
オーバーロードを防ぐ安全弁を備え、作業時の安全性を高めています。
さまざまな作業に幅広くお使いいただけます。
M-500にはジャッキ本体を運搬するのに便利な車輪が付属します。
わずかな間隔で低位置から持ち上げることができます。
頭と爪の両方が使えるため、幅広い場面で使用できます。
油圧式なので1～2mmの微調整ができます。
爪、頭の両方が使えます。(爪部能力は頭部能力の約半分です)
鉄骨工事現場などで、2つの物体の間隔を少し広げたい場合の作業に。
コンパクトで力持ち。
狭い場所での機械のレベル合わせなどに、力を発揮します。
機械のセッティングなどで、少し横に押したい場合などに。
壁などで反力を受け、ジャッキを横にして使います。
横押しの場合の注意点
フルストロークしません。
図の場合、約40％のストロークができます。
レバー回転式タイプは横押しができません。
お客様の作業に安心してお使いいただけるよう、レンタル商品は、必ず安全性と性能の点検（目視・測定・作動など）と、各種検査装置を使った定格荷重負荷試験をおこなった後に出荷しています。
チェーンブロック・レバーブロック
油圧式荷重検査装置50t
ジャッキ
油圧式負荷試験機35t

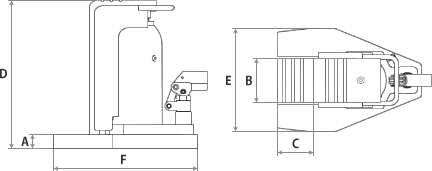

寸法図
仕様表
| 商品コード | 234820 | 234821 | 234831 | 234832 | ||
|---|---|---|---|---|---|---|
| 商品名 | 爪ジャッキ 10t/頭20t |
爪ジャッキL10t/ 頭20t安全弁付 |
爪ジャッキ 15t/頭30t/マサダ |
爪ジャッキ 25t/頭50t |
||
| メーカー | マサダ製作所 | 今野製作所(EAGLE) | マサダ製作所 | 今野製作所(EAGLE) | ||
| 型式 | MHC-10RS | G-200L | MHC-15T | M-500 | ||
| 揚力 (t) | 爪部 | 10 | 15 | 25 | ||
| 頭部 | 20 | 30 | 50 | |||
| 爪部寸法 (mm) |
最低高 | A | 28 | 32 | 32 | 38 |
| 揚程 | 145 | 140 | 140 | 145 | ||
| 最高高 | 173 | 172 | 172 | 183 | ||
| 幅×長 | B×C | 100×60 | 100×80 | 110×60 | 150×60 | |
| 頭部寸法 (mm) |
最低高 | 325 | 335 | 345 | ― | |
| 最高高 | 470 | 475 | 485 | ― | ||
| ベット寸法：幅×長さ (mm) | D×E | 240×283 | 230×320 | 258×321 | 350×322 | |
| ハンドル寸法 (mm) | φ28×800 3本継ぎ | ― | φ27.2×800 3本継ぎ | ― | ||
| 重量 (kg) | 37 | 43 | 52.9 | 98 | ||
