爪付き油圧ジャッキ(1.5~5t)

爪つき油圧ジャッキ(1.5~5t)

2~3cmのわずかな隙間で低位置から重量物を持ち上げます

多様な現場に対応する豊富なラインナップ

低床タイプ

低床タイプ

本体高さが低いコンパクトサイズです。標準タイプでは突起部が邪魔でジャッキがセットできない場所でもセット可能です。
高さに制限がある環境での作業や多くのストロークを必要としない作業をする際に便利です。スタンダードタイプよりもストロークが少ないぶん、重量は軽くなっています。

レバー回転 安全弁付きタイプ

レバー回転 安全弁付きタイプ

操作ハンドルの差し込みソケット部が自在に回転。
後方に障害物があるなどの狭い場所でも、障害物をかわしてのポンプ操作が可能です。
オーバーロードを防ぐ安全弁を備え、作業時の安全性を高めています。

ネジ送り台付きタイプ

ネジ送り台付きタイプ

ジャッキがボールベアリングのスライドテーブルに装着されており、100mmの範囲内で円滑にスライドします。
大型精密機械のアッセンブリ等の上下および前後の位置あわせを効率化します。
押し・戻しはラチェットハンドルによるネジ機構なので、微調整が可能です。
スライドテーブルは、あり溝ガイドによりジャッキと一体化し、左右のブレがありません。レバー回転式、安全弁装備。

爪ロングタイプ

爪が長いため、揚重物をしっかり保持できます。
爪ロングタイプ

圧力計付きタイプ

圧力計により、負荷の確認ができるため、より安全な作業が可能。
圧力計付きタイプ

ローラー付き送り台ダイプ

ネジ送り台にウレタン車輪がついているので、爪部に重量物を載せたまま、前後左右上下方向の微調整が可能です。
ローラー付き送り台ダイプ

3つの特長

特長1
わずかな間隔で低位置から持ち上げることができます。

特長2
頭と爪の両方が使えるため、幅広い場面で使用できます。

特長3
油圧式なので、1~2mmの微調整ができます。

使い方4つの基本パターン

持ち上げる

爪、頭の両方が使えます。(爪部能力は頭部能力の約半分です)

広げる

鉄骨工事現場などで、2つの物体の間隔を少し広げたい場合の作業に。

位置を合わせる

コンパクトで力持ち。
狭い場所での機械のレベル合わせなどに、力を発揮します。

横に押す

機械のセッティングなどで、少し横に押したい場合などに。
壁などで反力を受け、ジャッキを横にして使います。

※ 横押しの場合の注意点
フルストロークしません。
下図の場合、約40%のストロークができます。
なお、レバー回転式タイプは横押しができません。
横押しの場合

定格荷重負荷試験済みの高品質な商品

このページに掲載している、すべての商品は定格荷重負荷試験済みです

安全かつ信頼ある施工のために、
レンタルも高品質に着目して選びませんか?

お客様の作業に安心してお使いいただけるよう、レンタル商品は、必ず安全性と性能の点検(目視・測定・作動など)と、各種検査装置を使った定格荷重負荷試験をおこなった後に出荷しています。

点検報告書/負荷試験グラフも、ご要望に応じて提出させていただきます。
詳しくはコチラ

チェーンブロック・レバーブロック油圧式荷重検査装置
チェーンブロック・レバーブロック
油圧式荷重検査装置50t

ジャッキ油圧式負荷試験機
ジャッキ
油圧式負荷試験機35t

仕様表

商品コード 234750 234778 234771 234780 234770
商品名 爪ジャッキ
L1.5t/頭5t
爪ジャッキ
2t/頭4t
安全弁付
爪ジャッキ
L2t/頭4t
安全弁付
爪ジャッキ2t/頭5t 爪ジャッキ
2t/頭5t
圧力計付
メーカー 今野製作所(EAGLE) マサダ製作所 今野製作所(EAGLE)
型式 M-50L G-40 G-40L MHC-2RS-2 MG-50 MP-50
揚力 (t) 爪部 1.5 2
頭部 5 4 5
爪部寸法
(mm)
最低高:A 19 16 19
揚程 116 110 113 116
最高高 135 126 129 132 135
幅:B×長:C 65×80 65×50 65×80 65×50 65×40
頭部寸法
(mm)
最低高 231 227 230 243 231
最高高 347 337 340 356 347
ベット寸法:D×E (mm) 173×218 145×226 145×256 160×227 175×215 173×182
ハンドル寸法 (mm) 294.3~339.5 φ21.7×545 3本継ぎ
重量 (kg) 13 11 12 12.5 12 13
備考 爪ロング
レバー回転
安全弁付 爪ロング
安全弁付
レバー回転
レバー回転 圧力計付
商品コード 234785 234786
商品名 爪ジャッキL3t/
ネジ送り台付
爪ジャッキL3t/
ローラー付送り台
メーカー 今野製作所(EAGLE)
型式 F-60TL FR-60TL
揚力 (t) 爪部 3
頭部 使用不可
爪部寸法
(mm)
最低高:A 41 50
揚程 62
最高高 103 112
幅:B×長:C 65×80
頭部寸法
(mm)
最低高 202 252
最高高 264 315
ベット寸法:D×E (mm)
ハンドル寸法 (mm)
重量 (kg) 25 28
送り台寸法:幅×長 (mm) 195×422 345×422
送り幅 (mm) 100
備考 ネジ送り台
爪ロング
レバー回転
ネジ送り
ローラー付送り台
爪ロング
レバー回転
商品コード 234788 234781 234787 234784 234782
商品名 爪ジャッキ
3t/頭6t
安全弁付
爪ジャッキ
L3t/頭6t
安全弁付
爪ジャッキ
3t/頭6t
安全弁付/低床
爪ジャッキ
L3t/頭6t
安全弁付/低床
爪ジャッキ
L3t/頭10t
メーカー 今野製作所(EAGLE)
型式 G-60 G-60L G-60T G-60TL MG-100L
揚力 (t) 爪部 3
頭部 6 10
爪部寸法
(mm)
最低高:A 19 22 19 22
揚程 115 62 137
最高高 134 137 81 84 159
幅:B×長:C 65×50 65×80 65×50 65×80 75×100
頭部寸法
(mm)
最低高 233 236 180 183 286
最高高 348 351 242 245 423
ベット寸法:D×E (mm) 155×236 155×266 200×285 155×266 185×285
ハンドル寸法 (mm) 294.3~339.5
重量 (kg) 13 14 11 12 23
送り台寸法:幅×長 (mm)
送り幅 (mm)
備考 安全弁付 爪ロング
安全弁付
レバー回転
低床
安全弁付
レバー回転
低床
爪ロング
安全弁付
レバー回転
爪ロング
レバー回転
商品コード 234822 234803 234800 234801
商品名 爪ジャッキL5t/
ネジ送り台付
爪ジャッキL5t/
ローラー付送り台
爪ジャッキ5t/頭10t 爪ジャッキL5t/
頭10t安全弁付
メーカー 今野製作所(EAGLE) マサダ製作所 今野製作所(EAGLE)
型式 F-100TL FR-100TL MHC-5RS G-100L
揚力 (t) 爪部 5
頭部 使用不可 10
爪部寸法
(mm)
最低高:A 44 53 22 25
揚程 63 120 130
最高高 116 142 155
幅:B×長:C 75×75 75×57 75×75
頭部寸法
(mm)
最低高 243 252 290 291
最高高 306 315 410 421
ベット寸法:D×E (mm) 182×257 183×282
ハンドル寸法 (mm) φ22×605 3本継ぎ 359.3~634.3
重量 (kg) 32 39 21 22
送り台寸法:幅×長 (mm) 223×443 373×443
送り幅 (mm) 100
備考 ネジ送り台付
爪ロング
レバー回転
ネジ送り
ローラー付送り台
爪ロング
レバー回転
レバー回転 爪ロング
安全弁付
レバー回転

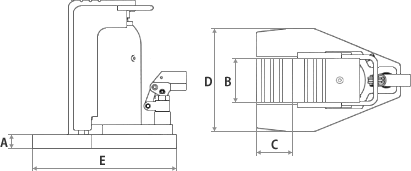

寸法図

ジャッキ寸法
