ジャーナルジャッキ(アルミタイプ)
- 小型軽量で全高の低い設計です。
- ハンドル棒は2本に分割してあり、接続して使用します。
用途
- 機械工作芯出し
- 精密機械移動
- 建築・高所作業
- 重機械微移動
- 荷重受部中心に垂直、かつ全面で荷重を受けるように設置してください。

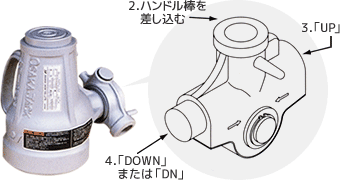

- ハンドル棒はラチェットハンドルの穴底まで確実に差し込みます。
不完全の場合は操作時に滑り抜けますので、必ず確認をしてください。 - ジャッキを上昇させる時は、ラチェットハンドルのライナーを矢印「UP」の方向へ確実に押込みハンドル棒を上下に廻動操作します。
- ジャッキを下降させる時は、ライナーを矢印「DOWNまたはDN」の方向へ確実に押込み、注意深く(ゆっくり)ハンドル棒を上下に廻動操作します。
※ ジャッキの上下作動時は常に被扛上物の安定に注意をして操作してください。
ジャッキ
油圧式負荷試験機35t
安全かつ信頼ある施工のために、レンタルも高品質に着目して選びませんか？
お客様の作業に安心してお使いいただけるよう、レンタル商品は、必ず安全性と性能の点検（目視・測定・作動など）と、各種検査装置を使った定格荷重負荷試験をおこなった後に出荷しています。
仕様表
| 商品コード | 234945 | 234947 | |
|---|---|---|---|
| 商品名 | ジャーナルジャッキ10tアルミ | ジャーナルジャッキ25tアルミ | |
| メーカー | 大阪ジャッキ製作所 | ||
| メーカー名称 | アルミニウムジャッキ | ||
| 型式 | AJ-1008 | AJ-2510 | |
| 揚力 (kN[tf]) | 100[10] | 250[25] | |
| 揚程 (mm) | 80 | 100 | |
| 操作トルク (N・m) | 250 | 700 | |
| 最低高さ (mm) | A | 175 | 200 |
| ヘッド径(キャップ) (mm) | φB | 58 | 73 |
| ベース径 (mm) | φC | 102 | 122 |
| 寸法 (mm) | D | 88 | 100 |
| K | 10 | 11 | |
| 重量約 (kg) | 6.1 | 9.5 | |
| ハンドル棒 | φ27.2×575L | φ30×675L | |

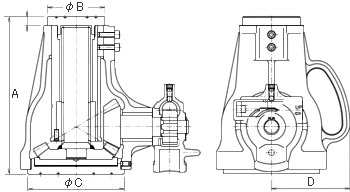

寸法図
