微調整ジャッキ アトムジャッキ

微調整ジャッキ アトムジャッキ

最大能力15tonストローク13mm使用最低高80mm

「油圧式」と「ネジ式」の長所を融合させた小型ハイパワージャッキ。1/100mmの微調整が行えます。

主な特長

  • 小さなボディーで最大15トンの強力パワーを発揮する油圧式の特性と、ネジ送りでラムシリンダを伸ばし、1/100mmの上下微調整が可能なネジ式の特性を併せ持ったジャッキです。
  • ネジ式のため、長時間の保持も可能です。
  • 横使用、逆さ使用もできます。

    横使用
    横使用

    逆さ使用
    逆さ使用

使い方

  • 付属のラム調整ボルトでアジャストすることにより、隙間の補助が可能です。(最大15mmまで)
  • ラムの上昇操作は付属のラチェットハンドルで、おこないます。
  • ラチェットハンドル1回転(360度)あたりラムが約0.32mm上昇します。
  • 荷重を受けた状態だとラチェットハンドルを戻せば同じ分下降します。
  • 荷重戻りです。無負荷ではラムは下がりません。

仕様表

商品コード 235027
商品名 小型微調整用ジャッキ15t
メーカー 今野製作所(EAGLE)
メーカー名称 アトムジャッキ
型式 SJ-15

最大能力 (kN)

150
操作力 (N) 140 (100kN時)
ストローク (mm) 13
アジャストストローク (mm) 15
油量 (cc) 35
質量 (kg) 3.2

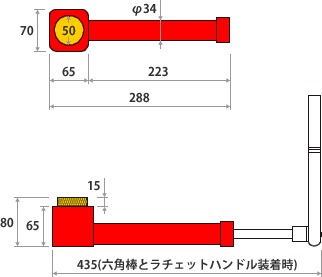

寸法図

小型微調整用ジャッキ寸法図

セット内容

セット内容

  • 本体
  • 六角棒
  • ラチェット
  • アジャストボルト
  • 専用収納ケース

使用上の注意

  • 中心からずらしての片掛けはしないでください。
  • ラム調整ボルトは赤いラインが見えない位置でご使用ください。

使用に関するご注意イラスト
