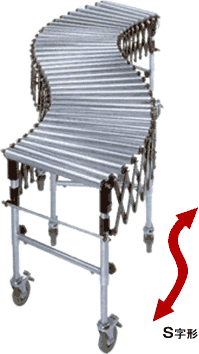

フリーカーブコンベア(伸縮式ローラーコンベア)
※レンタル商品は単列式の機種のみとなります。
一本化されたローラで許容荷重を確保し、搬送物も確実に運びます。
機長 1,036～3,920mm
重い荷物を運ぶ場合に最適。
機長 1,432～3,868mm
【家電の物流センター】
トラックへの荷積み、荷下ろし、
荷受けラインに
【食品工場】
梱包・出荷ライン、ラインエンドの
ストレージに
【プラスチック工場】
絶えず変わる搬送ラインに
【食品の配送センター】
ちょっとしたつなぎ搬送に
【スーパーの物流センター】
シャッター対策に
仕様表
| 商品コード | 293410 | 293411 | ||
|---|---|---|---|---|
| 商品名 | フリーカーブコンベア32 | フリーカーブコンベア42 | ||
| メーカー | オークラ輸送機 | |||
| メーカー名称 | フリーカーブコンベヤ | |||
| 型式 | SFR32S | SFX42S-4 | ||
| タイプ | ローラー | |||
| 材質 | スチール | |||
| 用途 | 軽荷重用 | 中荷重用 | ||
| 配列 | 単列式 | |||
| ローラー ホイール |
径：RD | φ32 | φ42.7 | |
| ピッチ：P (mm) | 32～135 | 43～133 | ||
| フレーム内幅：FW (mm) | 400 | 500 | ||
| ローラ幅：RW (mm) | ― | 490 | ||
| 機幅：W (mm) | 428 | ― | ||
| 機長：L (mm) | 1,036～3,920 | 1,432～3,952 | ||
| 機高：H (mm) | 525～825 | 565～840 | ||
| 脚 | 数 (ケ) | 5 | ||
| キャスター径：CD | ブレーキ付φ65 | ブレーキ付φ100 | ||
| 自重 (kg) | 51 | 80 | ||
| 許容荷重 (kg) ※1 | 35 | 40 | ||
| カーブ半径：R (mm) ※2 |
180度 | 最大 | 1,000 | ― |
| 最小 | 550 | ― | ||
| 90度 | 最大 | 2,000 | 2,120 | |
| 最小 | 850 | 1,250 | ||
| 芯々寸法：C (mm) ※2 |
180度 | 最大 | ― | 1,185 |
| 最小 | ― | 1,000 | ||
| S字 | 最小 | 1,500 | 1,100 | |
| ピッチと機長 の関係 (mm) |
ピッチ | 40 | 1,260 | ― |
| 50 | 1,540 | 1,628 | ||
| 60 | 1,820 | 1,908 | ||
| 70 | 2,100 | 2,188 | ||
| 80 | 2,380 | 2,468 | ||
| 90 | 2,660 | 2,748 | ||
| 100 | 2,940 | 3,028 | ||
| 110 | 3,220 | 3,308 | ||
| 120 | 3,500 | 3,588 | ||
| 130 | 3,780 | 3,868 | ||
- ※1 ローラー4本軸にかかる衝撃のない荷重
4本軸にかかる時(水平時)
- ※2 カーブ半径・芯々寸法の値は参考値
カーブ半径補足図
180度
90度
芯々寸法補足図
180度
S字

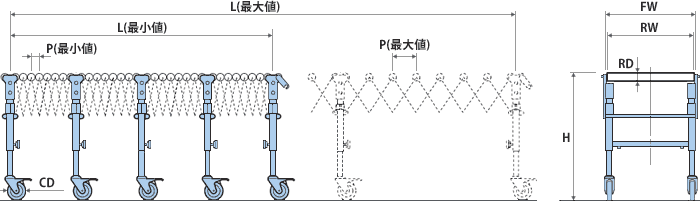

寸法図
