![軽量・コンパクト](img/drum_hanten_46.gif)
軽量で機体の取り回しが楽におこなえ、狭い現場にうれしいコンパクトサイズ。
![危険物もより確実に取り扱える安全機構](img/drum_hanten_47.gif)

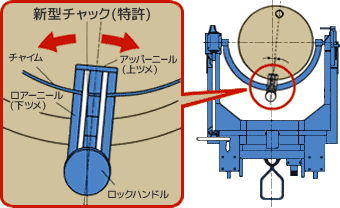

![新型チャック](img/drum_hanten_48.gif)
![首振りチャック](img/drum_hanten_49.gif)
機体がドラム缶に多少ずれて進入してもチャックが首を振るため、上下のニール(ツメ)がチャイム(ドラム缶のミミ)にピッタリ沿いますので確実にロックできます。
![スキップ](img/drum_hanten_50.gif)
リフト時、スキップが自動的にセットされドラムの振り出しを防ぎます。作業も一工程短縮になります。
(操作手順2 参照)
![チェーン](img/drum_hanten_51.gif)
リフト用チェーンが2本のため、万一チェーンが1本切れても落下の危険はありません。
![操作手順](img/drum_hanten_52.gif)
![説明図1](img/drum_hanten_53.jpg)
チャックをロックしてから上昇ペダルを踏む。
![説明図2](img/drum_hanten_37.jpg)
一定の高さでスキップが回転し、ドラム缶の前方に来る。
![説明図3](img/drum_hanten_38.jpg)
![操作手順3](img/drum_hanten_21.gif)
所定の高さで回転ハンドルを回し、放出作業をする。
仕様表
商品コード |
241197 |
241198 |
241199 |
241196 |
商品名 |
ドラム缶反転機 250kg |
ドラム缶反転機 |
ドラム缶反転機1500 |
ドラム缶反転機 300kg/ホイスト用 |
メーカー |
京町産業車輛 |
大阪タイユー |
メーカー名称 |
デジタル荷重計付 ハンドドラムリフト |
ドラムダンパー |
型式 |
HDD250 |
DM-1100-S |
DM-1500-S |
DM-H |
荷重 (kg) |
250 |
300 |
前輪内幅 (mm) |
A |
680 |
774 |
― |
前輪外幅 (mm) |
B |
880 |
976 |
― |
全幅 (mm) |
W |
1,180 |
1,060 |
1,085 |
1,083 |
全長 (mm) |
上昇ペダル展開時 |
L1 |
― |
1,320 |
― |
― |
上昇ペダル折畳時 |
L2 |
870 |
1,150 |
1,150 |
772 |
全高 (mm) |
リフトを除く |
H1 |
― |
1,810 |
2,210 |
1,215 |
リフト最上位 |
― |
― |
2,630 |
― |
最小回転半径 (mm) |
C |
― |
1,280 |
― |
投入口高さ (mm) |
D |
― |
1,100 (ドラム缶30度傾斜時) |
1,500 (ドラム缶120度反転時) |
― |
チャック高さ(リフト最下位) (mm) |
E |
― |
820 |
― |
― |
ドラム缶 回転支点高さ |
リフト最低位 |
F |
― |
400 |
― |
― |
リフト最上位 |
G |
1,400 |
1,660 |
― |
― |
足踏み1回リフト量 (mm) |
― |
23 |
― |
足踏み操作力 (kg) |
― |
30 |
70 |
― |
前輪 |
φ200 (ジェーンゴム)×2 |
φ250ゴム×2 |
φ65ゴム×2 |
後輪 |
φ150 ブレーキ付 |
φ150×2 |
φ65ゴム×2 |
自重 (kg) |
140 |
157 |
180 |
70 |

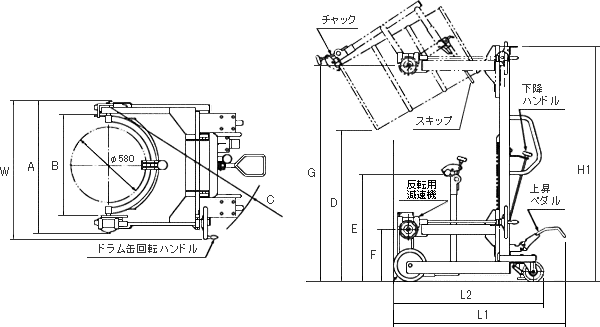

寸法図
![ドラム缶反転機寸法図](img/drum_hanten_sunpo_01.gif)
