Transport without limits

重量物をエアで浮かせて運ぶ。工場の省エネ・省スペース・省力化を実現

エアクッション

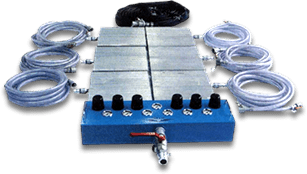

エアクッションモジュラーシステム

エアクッションシステムとは

エアクッションシステムとは、省エネ・省スペース・省力化を目的とした重量物搬送装置です。 ダイヤフラムとエア圧力の応用で重量物を浮上させ、わずかな力で床面上を滑るように移動させるこのシステムは、重量物搬送の場面において非常に効率の良い作業を実現します。

原理

1

エアは供給されていないので、エアクッションモジュールは床面に着地しています。

説明図1

2

エアが供給されると、ダイヤフラム内部に充満して、ふくらみ、浮上します。

説明図2

3

エアはダイヤフラムの小穴を通って、ダイヤフラムの下面と床面の間より、ダイヤフラムの外側へ流れ、薄い空気膜を形成しながら外部へ漏れていきます。
この空気膜をエアベアリング効果といい、なめらかな平らな床面上では、極小の摩擦係数1/1000を生み出します。
したがって、搬送重量1000kgは1kgfの推力で動かすことができます。

説明図3

特長

  • 重量物数十kg~数百tの搬送、移動、位置決めをエア圧0~4kgf/cm2でおこなえます。
  • 直進・回転・横移動、360°方向搬送可能です。
  • コンパクトサイズ(厚みを低くおさえた)のため、狭いスペースに取り付けができます。
  • エアの巻き上げはほとんどありません。音も静か、クリーン、無公害、環境汚染もありません。

用途

エアクッションシステムでコスト削減、生産性アップ

  • 作業エリアが狭い、通路が狭い、天井が低い場所への搬送、位置決め微調整用に
  • クレーンのない場所、クレーンではもてない重量物の搬送に
  • 少人数、時間短縮で段取改善に

作業エリアが狭い、通路が狭い
狭い作業エリアへの搬送、
0.1mm単位の位置決めに

その場で回転
回転が必要な場所に

直角に方向転換
直角に曲がって、細い通路の搬送に

運ぶ・位置決め自在最大120tまで

提案します。段取り改善でもっと速く、時間節約でもっと短く。

【このようなお悩みを解決できます】

  • クレーンの搬送荷重が足りない
  • クレーンの待ちが多い
  • クレーンが届かない
  • フォークリフトが走れない (通路が狭い)
  • フォークリフトが回転できない
  • AGVは高価過ぎる
  • 電動台車は直進しか搬送できない

使用方法

1エアクッションモジュールを機械の下にセットする

2エアを供給、圧力調整し機械を浮上させる

3機械を搬送、位置決めし、エアを排気して着地する

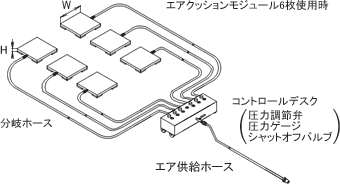

エアクッションモジュラーシステム構成図

エアクッションシステムは、エアクッションモジュール、エア供給ホース、分岐ホース、制御デスク(圧力調節弁、圧力ゲージ、シャットオフバルブ)で構成されています。
搬送物の形や受け方によって、エアクッションモジュールを選定し使用します。
エアクッションモジュールの最大使用枚数は、対応する制御デスクにより4枚または6枚と変わります。長尺の搬送物であれば2点受けで2枚使用、荷姿によって2~6点(※)受けとなり対応する枚数を使用します。なお、使用するエアクッションモジュールの数で積載荷重は増減します。
エア供給ホースを配管すれば、すぐに重量物を搬送可能。
不均等荷重の場合は圧力調節弁で調整しながら使用してください。
※ 制御デスク6の場合

エアクッションモジュール仕様表

商品コード 291113 291114 291116 291115 291117 291118
商品名 エアクッション
モジュール0.6t
エアクッション
モジュール1.25t
エアクッション
モジュール2.5t
エアクッション
モジュール3.75t
エアクッション
モジュール7.5t
エアクッション
モジュール11t
メーカー DELU
型式 006LE2-20 010LE2-30 026LE2-45 036LE2-53 060LE2-68 110LE2-91
クラス 0.6t 1.25t 2.5t 3.75t 7.5t 11t
寸法 (mm) 幅:W 200 300 450 530 680 910
高:H 31 45 50 55 60
エア圧 (MPa[kgf/cm2]) 0.2 [2]
浮揚高さ (mm) 12 15 22 25 30 35
最大枚数 (枚) 4 6
最大荷重 (kg)
※最大枚数使用時
2,500 5,000 15,000 22,500 45,000 66,000
エア消費量 (Nl/min)
※最大枚数使用時
180以上 185 2,040以上 2,400 2,700 3,300
対応制御デスク 制御デスク4 制御デスク6
  • ※ エアクッションモジュールは、搬送する荷物に合わせた枚数にてレンタルが可能です。
  • ※ 亀裂、割れ目、みぞがない、樹脂コーティングされたなめらかなコンクリート上でご使用ください。

制御デスク仕様表

商品コード 291112 291110 291111
商品名 エアクッション
制御デスク4-3ブ
エアクッション
制御デスク4
エアクッション
制御デスク6
メーカー DELU
最大使用枚数 (枚) 4 6

エア供給ホース仕様表

商品コード 291136 291135
商品名 エアクッション一次ホース30m/1” エアクッション一次ホース30m
メーカー DELU
ホースサイズ (inch) 1 1・1/2
ホース長さ (m) 30
対応制御デスク 制御デスク4 制御デスク6

分岐ホース仕様表

商品コード 291129 291131 291130 291132
商品名 エアクッション
分岐ホース5m/3ブ
エアクッション
分岐ホース5m/4ブ
エアクッション
分岐ホース5m
エアクッション
分岐ホース15m
メーカー DELU
ホースサイズ (inch) 3/8 1/2 3/4
ホース長さ (m) 5 15
対応制御デスク 制御デスク4-3ブ 制御デスク4 制御デスク6
備考 エアクッションモジュールと同数手配が必要

関連商品

商品コード 商品名 サイズ 備考
286981 エアクッション用マット1.9m 7.5m×1.9m 床面に凹凸がある場合の養生マット
286980 エアクッション用マット 7.5m×2m
286982 エアクッション用マット2.5m 7.5m×2.5m
