バイブロコンパクター(前後進プレート)
バイブロコンパクター(前後進プレート)は、2軸の偏芯振子による大きな遠心力で転圧しながら、前後進します。
60～150kgクラスの軽量級の機種は、アスファルト転圧にも使用可能。
200kg以上の重量級の機種は、基礎転圧に向いています。
軽量級・重量級ともに、粘土質の土壌転圧には不向きです。
作業現場と転圧機械
| 作業現場 | 適合度 |
|---|---|
| 路端部 | ○ |
| 構造物狭端部 | △ |
| 構造物周辺 | ○ |
| 掘削堀 | ○ |
| 住宅基礎 | ○ (300kg未満) ◎ (300kg以上) |
転圧路盤と転圧機械
| 転圧路盤 | 粒径 | 粒子の区分 | 適合度 |
|---|---|---|---|
| 路盤材 | 4～64mm | 中礫 | ○ |
| 2～4mm | 細礫(砂利) | ◎ | |
| 山砂 | 1～2mm | 極粗粒砂 | ◎ |
| 0.5～1mm | 粗粒砂 | ||
| 0.25～0.5mm | 中粒砂 | ||
| 0.125～0.25mm | 細粒砂 | ||
| 63μm～0.25mm | 極細粒砂 | ||
| 掘削土 | 32～63μm | 粗粒シルト | ○ |
| 16～32μm | 中粒シルト | ||
| 8～16μm | 細粒シルト | △ | |
| 4～8μm | 極細粒シルト | ||
| 4μm以下 | 粘土 | × | |
| アスファルト材 | ― | ― | ◎ (軽量級) ○ (重量級) |
型式

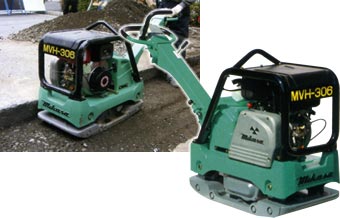

- 溝工事、裏込め工事からアスファルト仕上げまで便利に使える小型前後進バイブロコンパクターです。
- 安定性の良い低重心設計。
手許レバー1本で前後進の切り替えができ、快適に作業がおこなえます。 - MVH-R60Aは、ハンドポンプ内にアキュムレーターを内蔵し、前後切り替えがスムーズにおこなえます。
- MVH-R60A、MVH-100Aはアスファルト舗装に適しています。
型式
- 前後進レバーでスピードが任意に選べます。
また、作業に適したスピードに固定もできるので、快適な作業ができます。 - スポット転圧も可能です。
- 運転終了時のキースイッチの切り忘れには、ブザーが警告し、バッテリーの放電を防ぎます。
- 起振体位置を低く抑えた低重心設計のため、安定性に優れています。
- ハンドルは特殊防振ゴムが採用され、防振性に優れています。
型式
- 前後進レバー中立時のみエンジン始動の安全設計です。
- スターターキー切り忘れ防止警報ブザー装備。
- 前後進レバー中立時のスポット填圧で段差修正、スリツケ作業も簡単。
- エンジンガードと吊り上げフックで溝内作業も安心、楽々。
- 軽快で振動の少ないハンドルは樹脂コーティング付です。
型式

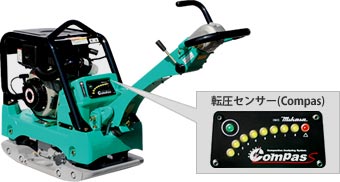

起振体部に設置した加速度センサーにより、地盤剛性値を定量的に確認できる転圧センサー(Compas)を搭載。
締め固め具合をリアルタイムにLEDランプで表示し、オペレーターをアシストします。
施工目標となる地盤硬度に応じて作業回数が明確化され、作業時間を節約。より効率的な転圧作業が可能です。
LEDスケールの表示を締固め具合の目安にして転圧作業ができるので、締め固めのムラが低減。
経験の浅い作業者でも熟練者と同等の締め固めの仕上がりが期待できます。
緑色ランプ
点滅：振動が正常でない場合
緑色と赤色ランプ
点灯：地盤不良や軟弱地盤の場合
点滅：断線等故障の場合

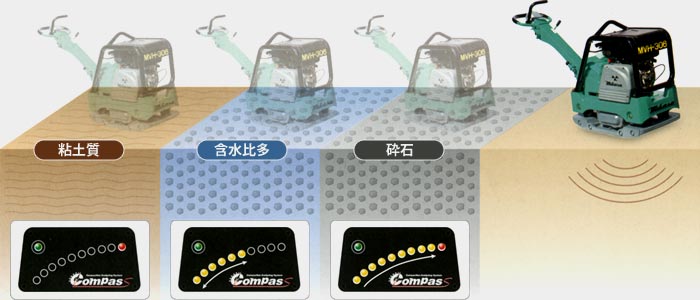

ランプ点灯例
黄色点灯：1～8
赤色点灯：締め固め限界 ※
※ 締め固め限界を示す赤色ランプは必ずしも点灯しません。
地盤により赤色ランプ点灯以前に、目標となる地盤硬度に達する場合があります。
地盤不良や軟弱地盤の場合
含水比多のため、これ以上ランプは点灯せず、場合によってはランプ数が減少します。
（グラフ1参照）
締め固め限界
黄ランプ：1～8、赤ランプ点灯
（グラフ2参照）

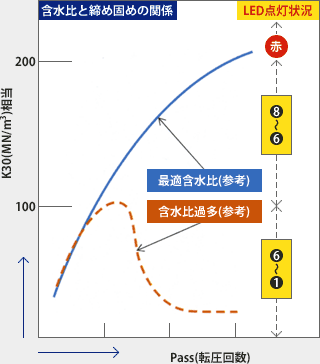

グラフ1

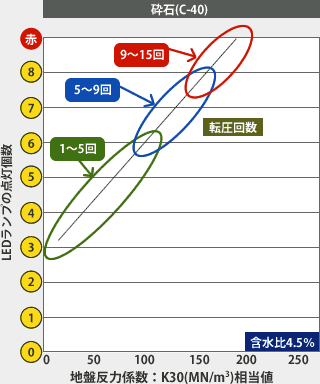

グラフ2
※ グラフ2に関するご注意
転圧センサーのLEDランプは地盤剛性値の絶対値を表示するものではありません。
使用するときは必ず平板載荷試験、動的載荷試験(FWD)等により、施工に応じた適切な地盤剛性値の計測をおこない、
実測値とLED転倒レベルの校正をおこなってください。
地盤剛性値とLEDランプの関係
LEDランプの点灯数は地盤剛性値と比例関係にあります。
含水比が多い場合には転圧を重ねても地盤剛性が低下することがあり、これに伴いLEDランプも減少します。
仕様表
| 商品コード | 231480 | 231487 | 231488 | |
|---|---|---|---|---|
| 商品名 | バイブロコンパクター65 | バイブロコンパクター110 | バイブロコンパクター150 | |
| メーカー | 三笠産業 | |||
| メーカー名称 | バイブロコンパクター(油圧式前後進自在型) | |||
| 型式 | MVH-R60A | MVH-100A | MVH-150DSB | |
| 機体寸法 (mm) |
A | 870 | 900 | 1,130 |
| B | 350 | 400 | 430 | |
| C | 850 | 990 | 920 | |
| 転圧盤寸法 (mm) |
D | 480 | 585 | 700 |
| E | 350 | 400 | 430 | |
| 振動数 (Hz) | 100 | 100 | 90 | |
| 速度 (m/min) | 0～25(前後共) | 0～23(前進) 0～21(後進) | 0～25(前後共) | |
| 遠心力 (kN) | 15 | 23 | 27 | |
| 使用燃料 | ガソリン | 軽油 | ||
| 質量 (kg) | 69 | 118 | 160 | |
| 商品コード | 231490 | 231489 | 231493 | |||
|---|---|---|---|---|---|---|
| 商品名 | バイブロコンパクター | バイブロコンパクター 300kg転圧センサ付 |
バイブロコンパクター 500kg転圧センサ付 |
|||
| メーカー | 三笠産業 | 酒井重工業 | 三笠産業 | |||
| メーカー名称 | バイブロ コンパクター |
前後進プレート コンパクタ |
バイブロ コンパクター |
|||
| 型式 | MVH-308DSC | PF301 | MVH-306DSC-PAS | MVH-308DSC-PAS | MVH-508DSC-PAS | |
| 機体寸法 (mm) |
A | 1,540 | 1,615 | 1,570 | 1,450 | 1,600 |
| B | 445 | 650 | ||||
| C | 1,030 | 1,010 | 1,120 | 1,030 | 1,070 | |
| 転圧盤寸法 (mm) |
D | 860 | 900 | |||
| E | 445 | 650 | ||||
| 振動数 (Hz) | 73 | 70 | 73 | 69 | ||
| 速度 (m/min) | 0～27 | 0～23 | 0～23 | 0～27 | 0～29 | |
| 遠心力 (kN) | 45 | 46 | 45 | 65 | ||
| 使用燃料 | 軽油 | |||||
| 質量 (kg) | 341 | 350 | 365 | 341 | 525 | |

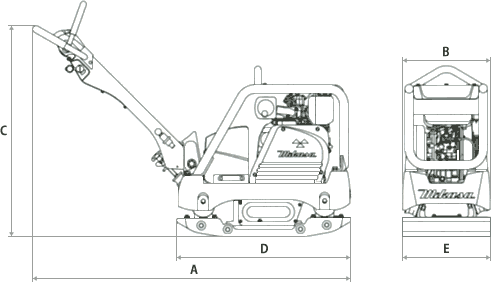

寸法図
