縦横兼用ナットレスシャックル

縦横兼用ナットレスシャックル

ナットレスで取り付け、取り外しが簡単におこなえます

ボルト・ナットなし、スライディングピンで穴つりがスムーズに

  • ボルト・ナットを使用しない構造で取り付け・取り外しが上部だけで可能です。
  • スライディングピンを解放したまま保持可能。
  • 片手でロック開放ができるので高所作業でも安全。

重量物を確実に連結する安全設計

  • スライディングピン抜け防止付で安全面にも配慮されています。

縦吊りも横吊りも対応する穴つり用治具

  • 梁・H鋼・I形鋼などの横吊り・縦吊りが可能。
  • 吊り穴・吊りピース・接合ボルト穴などを利用しての吊り上げが可能。
  • 建築現場における建て方や鉄工所、造船所、土木作業などに利用します。

仕様表

商品コード 286510
商品名 縦横兼用ナットレスシャックル3t
メーカー 日本クランプ
メーカー名称 縦横兼用ナットレスシャックル HERO
型式 HERO-3
基本使用荷重 (t) 3
使用有効穴径 (mm) φ19.5~26
使用有効板厚 (mm) 3~24
自重 (kg) 2.9

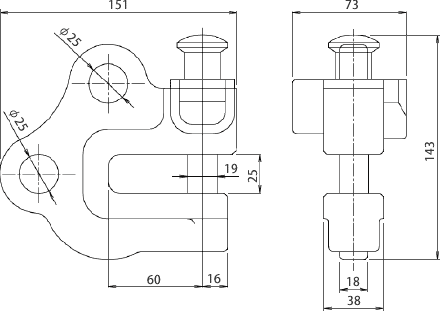

寸法図

縦横兼用ナットレスシャックル寸法図

使用上の注意

  • 必ず適用する使用有効穴径・使用有効板厚の範囲内で使用してください。
  • 使用するつり穴と方向を遵守してください。
    吊り方向説明図
