JIS形シャックル
材質S25Cを採用し、熱処理をおこなっています。
熱処理(焼きならし)をおこなうことにより、材料組織が均一になり粘り強くなりました。
| 項目 | |
|---|---|

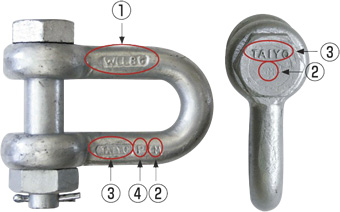

| ① | 使用荷重 |
| ② | 等級 |
| ③ | 製造業者 |
| ④ | 製造ロット番号(製造年) |
1本のスリングを連結するのに最適なストレート型です。
土木・建築・橋梁会社、ゼネコン・マリコン、オフショア関係やサルベージ会社、漁業関係の作業現場で活躍します。
仕様表
| 商品コード | 286569 | 286515 | 286572 | 286573 | 286576 | 286574 | |
|---|---|---|---|---|---|---|---|
| 商品名 | JIS形 シャックル 1.6tSC型 |
JIS形 シャックル 2tSC型 |
JIS形 シャックル 5tSB型 |
JIS形 シャックル 8tSB型 |
JIS形 シャックル 12.5tSB型 |
JIS形 シャックル 18tSB型 |
|
| メーカー | 大洋製器工業 | ||||||
| メーカー名称 | JISシャックルM級 | ||||||
| 型式 | SC-16 | SC-18 | SB30 | SB36 | SB44 | SB55 | |
| 使用荷重 (t) | 1.6 | 2 | 5 | 8 | 12.5 | 18 | |
| 本体形状 | ストレート型 | ||||||
| ピン形状 | 捻込タイプ | ボルト・ナットタイプ | |||||
| 本体寸法 (mm) |
t | 16 | 18 | 30 | 36 | 44 | 55 |
| D | 40 | 45 | 75 | 90 | 110 | 138 | |
| d1 | 20 | 22 | 37 | 43 | 56 | 67 | |
| B | 26 | 29 | 45 | 54 | 66 | 83 | |
| d | 16 | 18 | 30 | 36 | 44 | 55 | |
| L1 | 64 | 72 | 120 | 144 | 176 | 220 | |
| ピン寸法 (mm) |
ねじの呼び：d2 | M18 | M20 | M36 | M42 | M52 | M64 |
| d3 | 19 | 21 | 36 | 42 | 54 | 65 | |
| 計算質量 (kg) | 0.55 | 0.85 | 4.5 | 7.65 | 15 | 27 | |
| 規格 | JIS B 2801-1996 | ||||||

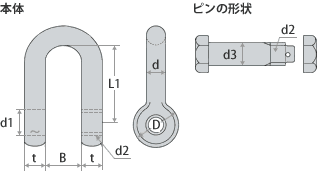

寸法図(SB、SC)
JISシャックルとシンブルの組み合わせ表(JIS B2801-1977規格) 単位(mm)
| 被覆しないワイヤーロープの場合 | |
|---|---|
| シンブルの呼び | シャックルの呼び |
| A形 | SB |
| 16 | 20 |
| 18 | 22 |
| 20 | 24 |
| 22 | 26・28 |
| 24 | 30 |
| 26 | 32 |
| 28 | 34 |
| 30 | 36 |
| 32 | 38・40 |
| 34 | 42 |
| 36 | 44 |
| 38 | 46・48 |
| 40 | 50 |
| 42 | 50 |
| 45 | 55 |
| 48 | 60 |
| 50 | 60 |
| 53 | 65 |
| 56 | 70 |
| 60 | 75 |
| 63 | 75 |
