![シャックル](img/shackle/01.gif)
![シャックルSB形](img/shackle/02.jpg)
![シャックルBD型](img/shackle/03.jpg)
![ワイヤロープやチェーンと吊り荷を確実につなぐ](img/shackle/04.gif)
玉掛け作業やジョイント作業に使用。
土木・建築・橋梁会社、ゼネコン・マリコン、オフショア関係やサルベージ会社、漁業関係の作業現場で活躍します。
![スリングの本数によって選べる本体形状](img/shackle/05.gif)
![ストレート型/バウ型](img/shackle/06.gif)
スリング1本に最適なストレート型と複数のスリングに最適なバウ型がございます。
バウ型は2本以上の多点吊りする場合に、スリングが重ならないよう取り付けがおこなえるよう、内径の幅が広くなっっています。
SC型・SB型・SE型はストレート型、BD型はバウ型です。
![使用状況に応じてピンのタイプを選定可能](img/shackle/07.gif)
![捻じ込みタイプ/ボルト・ナットタイプ](img/shackle/08.gif)
捻じ込みタイプとボルト・ナットタイプがございます。
作業場、シャックルの取り外しが多い場合は捻込みタイプ、スリングなどに取り付けた状態のままの場合はボルト・ナットタイプが適しています。
BD型・SC型・SE型は捻込みタイプ、SB型はボルト・ナットタイプです。
![JISシャックルSC形](img/shackle/09.gif)
表面処理をしていないクロの他、溶融亜鉛めっきを施したメッキ品もございます。
![JISシャックルSC形](img/shackle/10.gif)
仕様表
商品コード |
286567 |
286579 |
286549 |
286568 |
286571 |
286575 |
商品名 |
シャックル1.2t SB型/メッキ |
シャックル1.8t BD型 |
シャックル2t SE型 |
シャックル2t SB型/メッキ |
シャックル3t SC型 |
シャックル22t SB型 |
メーカー |
大洋製器工業 |
メーカー名称 |
TAIYOシャックル |
型式 |
SB14 |
BD-20 |
SE18 |
SB18 |
SC22 |
SB60 |
使用荷重 (t) |
1.2 |
1.8 |
2 |
2 |
3 |
22 |
本体形状 |
ストレート型 |
バウ型 |
ストレート型 |
ピン形状 |
ボルト・ナット タイプ |
捻じ込みタイプ |
捻じ込みタイプ |
ボルト・ナット タイプ |
捻じ込みタイプ |
ボルト・ナット タイプ |
本体 寸法 (mm) |
t |
14 |
20 |
18 |
18 |
22 |
60 |
D |
36 |
50 |
45 |
45 |
55 |
150 |
d1 |
18 |
25 |
22 |
22 |
27 |
72 |
B |
24 |
40 |
29 |
29 |
34 |
90 |
B1 |
― |
66 |
― |
d |
14 |
22 |
18 |
18 |
22 |
60 |
L1 |
56 |
112 |
72 |
72 |
88 |
240 |
ピン 寸法 (mm) |
ねじの呼び:d2 |
M16 |
M24 |
M20 |
M20 |
M24 |
M64 |
d3 |
17 |
24 |
21 |
21 |
26 |
70 |
計算質量 (kg) |
0.4 |
1.57 |
0.84 |
0.85 |
1.42 |
34.5 |
表面処理 |
溶融亜鉛メッキ (ドブメッキ) |
― |
― |
溶融亜鉛メッキ (ドブメッキ) |
― |

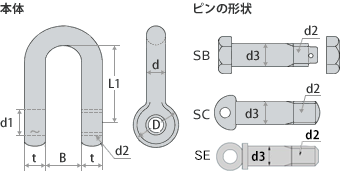

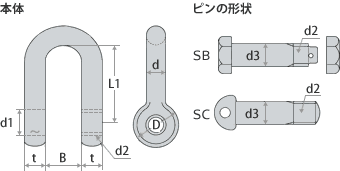

寸法図(SB、SC、SE)
![シャックルSB、SC、SE寸法図](img/img-shackle-size-sbscse.png)

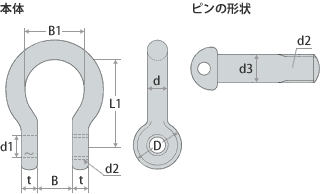

寸法図(BD)
![シャックルBD寸法図](img/shackle/sunpo_02.gif)
