敷設クランプ
敷設クランプ
ハンド・マシン兼用型で、人力の場合は1人または2人での運搬の労力を軽減。また、クレーンによる機械吊りにも使用可能です。
- 長手方向つり上げ用。
- 使いやすく作業者労力を半減。
- 縁石およびU字溝の敷設作業に、溝をまたいで一人で使え、疲れません。
- 溝ブタの取り外し、取り付けが一人でできます。
- 長手方向をつかむため水糸の邪魔をしない。
- U字溝・フタ・縁石材・ブロックなどの敷設・作業に
- クランプ用爪の厚さ9mmで目地間隔が簡単に設定
- トグルピンの差し換えにより、クランプ範囲の調整が簡単。
- ツメ部の歯付けによってすべりにくい、確実なクランプ。
- U字溝の長手両端をクランプし、運搬・施工が簡単。
- U字中央をクランプするので、道糸が邪魔になりません。
U字溝の長手両端をクランプし、運搬・施工が簡単にできます。
U字溝中央をクランプするので、道糸が邪魔になりません。
仕様表
| 商品コード | 234614 | 234611 | 234612 | |
|---|---|---|---|---|
| 商品名 | 敷設クランプ200kg /自動脱着 |
U字溝敷設クランプ | 敷設クランプ300kg | |
| メーカー | サンキョウ・トレーディング | イーグルクランプ | スーパーツール | |
| 型式 | マイティオート200 | UGH-200 | UGC300M | |
| 最大使用荷重 (kg) | 200 | 300 | ||
| 寸法 (mm) | 開口部：A | 450/600 (2段切り替え) | 500・600 | 580～1,050 |
| B | ― | 110 | ― | |
| C | ― | 60 | ― | |
| D | 310 | 80～350 | 395 | |
| E | ― | 104 | ― | |
| F | ― | 52 | 56 | |
| G | ― | 10 | ― | |
| H | ― | 70 | ― | |
| I | ― | 150 | ― | |
| J | 1000 | ― | 1,040 | |
| K | ― | ― | ― | |
| L | ― | ― | ― | |
| M | 75 | ― | 80 | |
| d | ― | φ16 | ― | |
| d1 | ― | 18 | φ14 | |
| t | ― | 8 | 9 | |
| W1 | ― | 22 | ― | |
| W2 | ― | 32 | ― | |
| 自重 (kg) | 8 | 7.5 | 17 | |

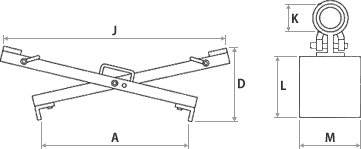

マイティ200シリーズ寸法図

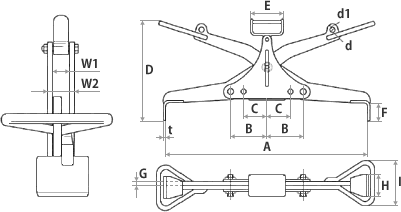

UGH-200寸法図

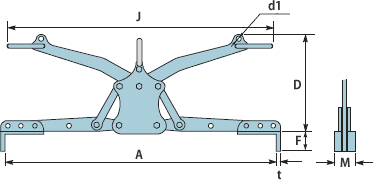

UGCシリーズ寸法図
