- タテ・ヨコ・ナナメ・・・どの角度でも自由自在に牽引が可能です。
- ワイヤロープの牽引長さは無制限。(ワイヤロープ自体の長さ)
- 牽引効率は通常ウインチの2倍で、抜群のストローク。操作も容易です。
- ミリ単位でストロークの微調整が可能です。
- ワイヤロープは内蔵の解放レバー操作一つで簡単に行えます。
- 二重の安全装置を装備。オーバーロードを防ぐ安全ピンを装備しています。
- 小型・軽量。
工作機械・各種設備・重量物などの移動・据付作業
チルホール1.6t (型式：TU-16)
大型屋根の横引き(スライド工法)・吊り上げ(リフトアップ工法)
チルホール3.5t (型式：T-35)
橋梁の横移動工事(横取り工法)
チルホール3.5t (型式：T-35)
木材の伐採・方向決め作業
チルホール1.6t (型式：TU-16)
電柱の荷締め・荷降ろし作業
チルホール1.6t (型式：TU-16)
専用器 組み付け作業
チルホール3.5t (型式：T-35)
- 土木建設関係
- 型枠の吊り上げ、あらゆる建築工法、屋根の吊り上げ、およびスライド工法、建起し作業
- 林業関係
- 緊張、転落材の引き上げ、木材伐採時の位置決め、木起し作業
- 運輸関係
- 重量物の移動、機械の据え付け作業、陸送車の積み込み
- 設備配管関係
- 冷暖房の据付け、配管の吊り上げ
- 造船所関係
- 重量物の移動、タラップの吊り上げ、オッターボードの開閉
- 鉄道関係
- 脱線車の復旧、レールの横引き、電柱の荷降し作業
- 造園石材関係
- 庭石の移動、門柱の組石
- 一般工業関係
- 形鋼の取り込み、取り付け
- 電気、通信関係
- トランスの吊り上げ、送電線の緊張作業

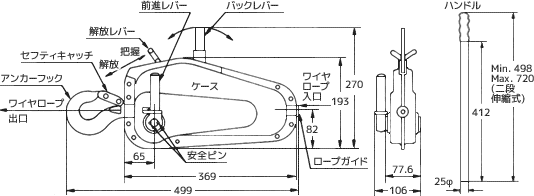

最大能力 0.75t
自重7kgと小型・軽量で持ち運びが簡単です。

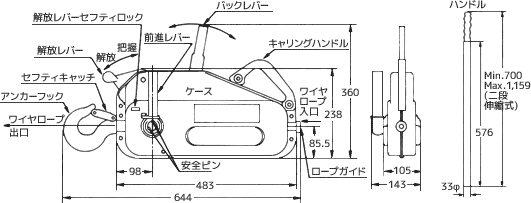

最大能力 1.6t
自重18kgと小型・軽量で持ち運びが簡単です。

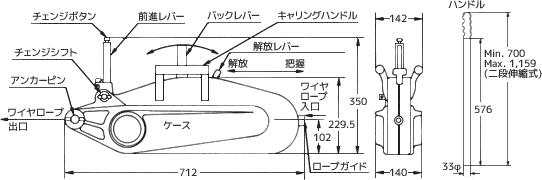

最大能力 3t
小型、軽量(自重：26kg)ながら、重量物を運べる本格派タイプです。
仕様表
| 商品コード |
234516 |
234517 |
234520 |
| 商品名 |
チルホール0.75t |
チルホール1.6t |
チルホール3t |
| メーカー |
カツヤマキカイ(チルコーポレーション) |
| メーカー名称 |
手動ウインチ チルホール |
| 型式 |
T-7 |
TU-16 |
T-35 |
| 最大能力 (kg) |
750 |
1,600 |
3,000 |
| 揚程 |
ワイヤロープの長さ |
| レバー1往復で動くワイヤロープの長さ (mm) |
60 |
70 |
26(48) 2段切替 |
| 外寸：全長×全幅×全高 (mm) |
499×106×270 |
644×143×360 |
712×140×350 |
| 使用ワイヤ径(最大径) (mm) |
8.3 |
11.7 |
16.3 |
| ワイヤロープ破断強度 (kN) |
44.1 |
94.1 |
177 |
| 安全ピンの耐力 (kg) |
約1,500 |
約3,200 |
－ |
| 桿比 |
30：1 |
40：1 |
85：1(52：1) |
| 自重 (kg) |
7 |
18 |
26 |
関連商品
チルブロック
チルホール牽引時、ワイヤロープの端末の固定に用います。荷重に比例してワイヤロープを確実に把持します。
| 商品コード |
234419 |
234420 |
234421 |
| 商品名 |
チルブロック0.75t |
チルブロック1.6t |
チルブロック2t |
| メーカー |
カツヤマキカイ(チルコーポレーション) |
| メーカー名称 |
チルブロック |
| 型式 |
TB-8 |
TB-10L |
TB-12L |
| 容量 (kg) |
750 |
1,600 |
2000 |
| 自重 (kg) |
1.8 |
4.7 |
9.5 |
| ワイヤロープ径 (mm) |
φ8(鋼芯入り) |
φ10～11.2(鋼芯入り) |
φ12.5(鋼芯入り) |
| 寸法 (mm) |
156×91×55 |
226×124×102 |
262×159×140 |
| 機能 |
― |
解放ロック装置付 |
解放ロック装置付 |
