定置型ウィンチ(100V)
定置型ウィンチ(100V)
- 商品の積み下ろしに、機械の設置作業に使用されます。
- ワイヤーは販売となります。
MA型
- 持ち運びができる小型ウインチ
- ワイヤ掛けしだいで、容量も引く方向も自由自在です。
- 巻取量が大きく、いろいろな用途に利用できます。
SX型
- 軽量で、省スペースな機体を実現。
- 防塵・防雨・防錆力に優れています。
- ウレア系高級グリースによる潤滑方法の採用により長時間の給油が不要。
静かで機動性のあるウインチです。 - モータはアルミ鋳造ケースに収納された、ビルドインモータを使用
- ロープは、ドラムのワイヤ穴にロープを差し込み、止メネジを締め付けるだけの簡単な作業で取り付けられます。
仕様表
| 商品コード | 234170 | 234180 | 234175 | 234174 | |
|---|---|---|---|---|---|
| 商品名 | ベビーウインチ150kg | ベビーウインチ300kg | ベビーウインチ500kg | ベビーウインチ1t | |
| メーカー | トーヨーコーケン | 富士製作所 | |||
| 型式 | MA-650M | SX-203 | SX-205 | SX-210 | |
| 吊上荷重 (kg) | 150 | 300 | 500 | 1,000 | |
| 吊上速度 (m/min) | 23 | 6.4 | 2.8 | ||
| ワイヤ捲取量 (m) | 5φ×60 | 6φ×51.0 | 8φ×36.9 | 10φ×30.8 | |
| ワイヤーロープ (m) | 5φ×40 | 6φ×50 | 8φ | 10φ | |
| 電源 (V) | 単相100 | ||||
| 出力 (W) | 650 | 750 | |||
| 操作コード長さ (m) | 3 | ||||
| 機体寸法 (mm) |
全幅：A | 468 | 415 | 538 | |
| 奥行：B | 300 | 320 | 390 | ||
| 全高：C | 298 | 240 | 315 | ||
| ドラム寸法 (mm) |
内寸：D | φ100 | φ76.3 | φ89.1 | |
| 外寸：E | φ200 | φ142 | φ190 | ||
| 幅：F | 100 | 200 | 300 | ||
| 重量 (kg) | 25 | 40 | 65 | 67 | |

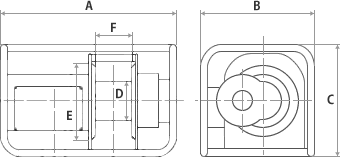

MA型寸法図

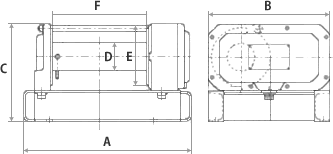

SX型寸法図
販売品
| 商品コード | 商品名 | 備考 | 適用機種 |
|---|---|---|---|
| 541651 | MA-650用 ワイヤーロープ40 | φ5×40m (標準) | MA-650M |
| 541652 | MA-650用 ワイヤーロープ60 | φ5×60m (最大) | |
| 541654 | SX-203用 ワイヤーロープ | φ6×50m (最大巻数) | SX-203 |
| 541653 | SX-205用 ワイヤーロープ | φ8×90m (最大巻数) | SX-205 |
| 541655 | SX-210用 ワイヤーロープ | φ10×60m (最大巻数) | SX-210 |
