超小旋回ミニバックホウ シグマブーム

超小旋回ミニバックホウ シグマブーム

狭い現場でもスムーズでスピーディな作業

左オフセット時の深掘りに威力を発揮する長尺第3ブーム

第3ブームが長い

オフセットシリンダの位置を工夫し、第3ブームを長くしました。
作業機の高さを抑えても、従来機の優れた深掘性能はそのまま。
独特のオフセット機構とリーチの長い第3ブームにより、矢板を打設した現場でもひときわ深い側溝掘りができます。
上下水道・都市ガス・通信ケーブルの埋設工事など、都市部や住宅密集地、狭い現場でもスムーズでスピーディーな作業がおこなえます。

荷台上土ならしに最適

荷台の奥まで届く

シグマブームなら、荷台の隅々まで手が届き、土ならしが容易。積み込み作業も速くすみます。

狭所旋回が可能

道路での本管埋設工事や市街地の狭い現場でも旋回が可能です。
左オフセット姿勢でも小回りがきき、ダンプに接近して「掘削→旋回→積み込み」の一連作業がスムーズにおこなえます。

旋回半径が小さい

スムーズな作業性

オペレータに接近しないバケット軌道設計と確実に機能するメカ式構造により、スムーズで信頼性の高い快適作業を実現。マイコン式のように停止領域で作業がストップすることがなく、バケットを気にせず、ストレスを感じさせない高能率な作業が可能です。

車幅からはみ出しが少ない超小旋回

ボティの後端およびフロント最小旋回半径(バケットを上部で抱え込んだ最小旋回姿勢での旋回半径)が共にクローラ幅に収まり(※)、作業空間に制限のある路上など狭い現場に最適です。
はみ出しがなく、周りを気にせず作業に集中でき、接触による損傷も少なくなります。
※クローラ幅の120%以内

自然環境と作業環境にやさしい

オフロード法

排出ガス規制(オフロード法)に対応

掲載機種は、平成18年施行のオフロード法(特定特殊自動車排出ガス規制等に関する法律)に適合した機種も取り揃えてございます。
建設機械の排出ガス対策は、平成3年より排出ガス対策型建設機械指定制度が実施され、平成13年より第2次基準値、平成18年より第3次基準値が設けられています。
各機種により対応基準が異なりますので、仕様表にてご確認ください。

超低騒音型建設機械です

超低騒音型建設機械

国土交通省が指定した「超低騒音型建設機械」です。作業時の周囲環境にも万全の配慮。
国土交通省が規定した低騒音型建設機械の騒音基準値 (該当機種の場合99dB) から、さらに6dB減じた値を下回る騒音の測定値を得ています。

仕様表

商品コード 140700 140710
商品名 シグマ0.1R シグマ0.12R
メーカー ヤンマー(YANMAR) ヤンマー(YANMAR)
メーカー名称 超小旋回ミニショベルB2Σ 超小旋回ミニショベルB3Σ
型式 B2-5 B3-6A B3-6
性能 バケット容量[旧JIS] (m3) 0.066[0.06] 0.08[0.07]
旋回速度 (min-1[rpm]) 9.5 10.5
走行速度(高速/低速) (km/h) 4.4/2.2 4.6/2.6
最大掘削力 (kN[kgf]) 18.6[1,900] 30.4[3,100]
接地圧 (kPa[kg/cm2]) 24.7[0.25] 29.7[0.303]
運転整備重量 (kg) 1,980 3,330
エンジン 定格出力 (kW/min-1[PS/rpm]) 14.3/2,400[19.5/2,400] 18.1/2,500[24.6/2,500]
燃料タンク容量(軽油) (L) 28.5 42
シュー型式 ゴムクローラ
寸法
(mm)
全長 ※運搬時 A 3,650 4,200
全高 ※運搬時 B 2,280 2,525
全幅 C 1,380 1,550
履帯中心距離 D 1,160 1,310
履帯幅 E 250 300
クローラ全長 F 1,890 2,120
後端旋回半径 G 690 775
最低地上高 H 280 320
バケット幅 I 490 490
ブレード J 1,380 1,550
高さ K 285 345
作動範囲
(mm)
最大掘削深さ L 2,270 2,900
最大垂直堀深さ M 1,950 2,400
最大掘削半径 N 4,050 4,760
最大床面掘削半径 O 3,900 4,680
最大掘削高さ P 4,700 5,150
最大ダンプ高さ Q 3,400 3,730
最小ダンプ高さ R 1,800 1,600
最小旋回半径 S 790 850
バケットオフセット量 (右・左) T・U 315・710 330・885
ブレード 揚程 (上・下) V・W 370・340 360・330
低騒音指定状況 超低
排ガス指定状況 3次

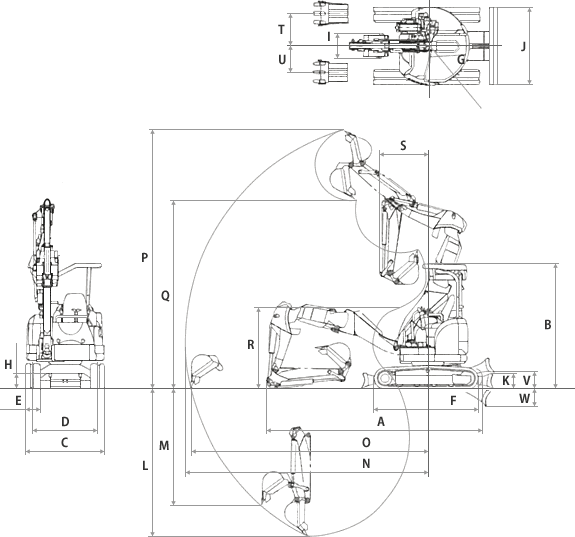

寸法/作動範囲図

寸法/作動範囲図

関連商品

商品コード 商品名 適用機種
281130 アルミ積み込み足場2t用 B2-5
281161 アルミ積み込み足場4t用 B3-6A、B3-6
