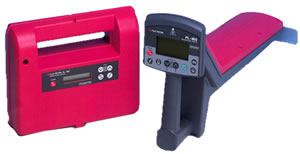

鉄管・ケーブル探知器 PL-960/PL-805
※ すべての商品は点検後、出荷いたします。
※ お客様のご希望により別途、検査成績書の発行が可能です。(有料)
鉄管・ケーブル探知器 PL-960/PL-805
水道管・ガス管・各種ケーブルを的確にその位置・方向の探知および深度を測定できます。
- 3周波＆自然波法の搭載
- 送信器の出力調整が一切不要
- パイプラインの位置・方向が一目瞭然
- 受信器に差動アンテナを継承
使いやすさを追求した表示パネル
 |
 |
 |
| 最大法 受信器がパイプラインの直上点にある状態を表示しています。 |
最小法 受信器がパイプラインのどちら側にあるかを表示しています。 |
深度表示 パイプラインの中心までの深度をデジタル表示しています。 |
仕様表
| 型式 | PL-960 | PL-805 | |
|---|---|---|---|
| 送信器 | 送信出力 | 3W | 0.6W(ステップ可変) |
| 送信周波数 | 27kHz/83kHz/334kHz(3周波) | 低：100kHz 高：520kHz | |
| アンテナ形式 | バーアンテナ | バーアンテナ | |
| 寸法 | 105×288×241mm | 250×120×215mm | |
| 重量 | 2.5kg | 2.2kg | |
| 電源 | 単1型乾電池×8 電池寿命：10時間 | ||
| 受信器 | 受信周波数 | 27kHz/83kHz/334kHz | 低：100kHz 高：520kHz |
| アンテナ形式 | 差動：バーアンテナ(差動結線) バー：バーアンテナ(和動結線) |
差動：バーアンテナ(差動結線) バー：バーアンテナ(和動結線) |
|
| 寸法 | 280×131×610mm | 150×220×710mm | |
| 重量 | 2.0kg | 1.6kg | |
| 電源 | 単3型乾電池×6 電池寿命：10時間 | ||
| 付属品 | 受信器・送信器、アース棒、直接法コード、旗 | 受信器・送信器、直接用コイル黒・赤 外磁コイル用コード、外磁コイル、アース棒 |
|
探知性能(共通)
| 位置探知 ※差動アンテナ選択時 | 深度 | 1.2m：±2cm以内、2m：±5cm以内、5m：±25cm以内 |
|---|---|---|
| 深度探知 | 深度 | 1.2m：±5％以内、2m ：±5％以内、5m：±10％以内 |
| 探知距離 ※低周波数選択時 | 差動アンテナ | 誘導法：260m±10％、直接法：400m±10％ |
| バーアンテナ | 誘導法：400m±10％、直接法：450m±10％ | |
| 可動深度探知範囲 | 0m以上5m未満 | |
- ※ 外磁コイルを用いることにより、特定した鉄管・ケーブル等を探知できます。
- ※ プローブ(ゾンデ)を用いることにより、塩ビ管等の探知も可能になります。
オプション品(PL-805)
- 外磁コイル
- プローブ(ゾンデ)
