配管などからの気体や液体の漏洩、回転機軸受の傷や潤滑不良により発生する超音波を、高感度に捕らえるパラボラ集音器付の超音波検出器です。
漏れ箇所の特定や軸受異常を発見できます。

• ・自動車工場
• ・家電工場
• ・半導体工場
• ・紙パルブ工場

• ・薬品工場
• ・食品工場
• ・石油プラント
• ・化学プラント

• ・電力プラント
• ・オフィスビル
• ・テーマパーク
• ・航空機整備場

• ・船舶
• ・車両整備場
  etc

• 高指向性集音特性を持つパラボラ集音器(特殊深絞り集音器)
• パラボラ集音器と分離し、非接触プローブを装着可能な超音波センサー
• 検知した信号の強さをバーグラフと数値で表し、信号の増幅レベルや、ヘッドホンボリューム(注)の設定、データの保存をおこなう表示／操作パネルで構成される超音波検出ツールです。

注： センサが検出するのは40kHz付近の超音波です。
ヘッドホンからは、この超音波を擬似的な検出音として出力しています。

パラボラ集音器の指向性とレーザポインタによって超音波源を素早く的確にキャッチすることができます。
レーザポインタはパラボラグリップ部のスイッチ押下の間だけ、集音軸と平行にレーザー光を照射します。

誰にでも簡単に扱えるように、使用頻度の高い「感度調整キー」や「データ保存キー」は、複雑なモード切替を不要とした「押すだけシンプルボタン操作」を採用。
パネル表示部は高輝度LEDと低反射シートを採用して日中屋外での視認性を高めています。

「パラボラ集音機」、「センサ」、「操作/表示パネル」を分離して使用できます。
パラボラ集音器をはずしたセンサ部は、非接触ブロープを使って狭い箇所まで分け入って超音波源をピンポイントで特定できます。

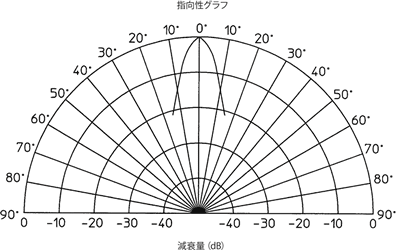

採用しているのは、音響信号による設備診断のために開発された深絞りパラボラ集音器です。
このパラボラ集音器は、開口部の正対する位置にある音源からの音波を放物面の焦点に置かれた音響センサ部に集め、感度を高めます。
一方、音源の位置が正対する位置からずれた場合、音響センサに直接到達する音波以外には焦点が合わず、またパラボラ集音器が壁となって遮音されるなどして、音響センサに届く音波は弱くなることで指向性が高まります。

超音波の強さを空気の漏洩量に換算表示します。
超音波レベルと漏洩量レベルの換算は、特定の条件下でのデータを元にしており、実際の漏洩量と必ずしも一致するものではありません。
超音波の強さは、漏洩量のほかに、気体の圧力、密度、温湿度、周囲環境、漏洩部の形状、漏洩の向き等の要素についても測定する必要があります。
リークディテクターの漏洩量表示はあくまでも目安としてお使いください。

センサ部と表示/操作部は、ケーブルで接続されており、パラボラと分離して使用することが可能です。

センサが感知した信号の強さを10段階のLEDバーグラフと数値で表示します。

センサの感度を8段階に調節できます。
