検知警報システム
レーザーカーテン

検知エリアを四角くセット!
扱いやすいエリアセンサーシステム

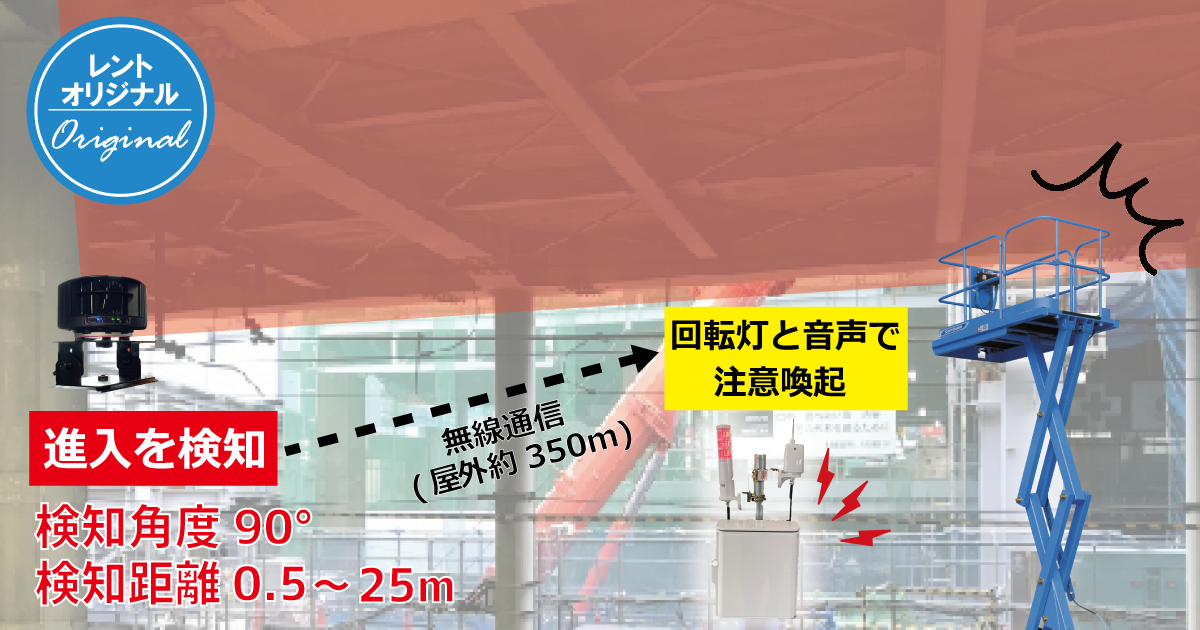

四角いエリアセンサーが進入を検知

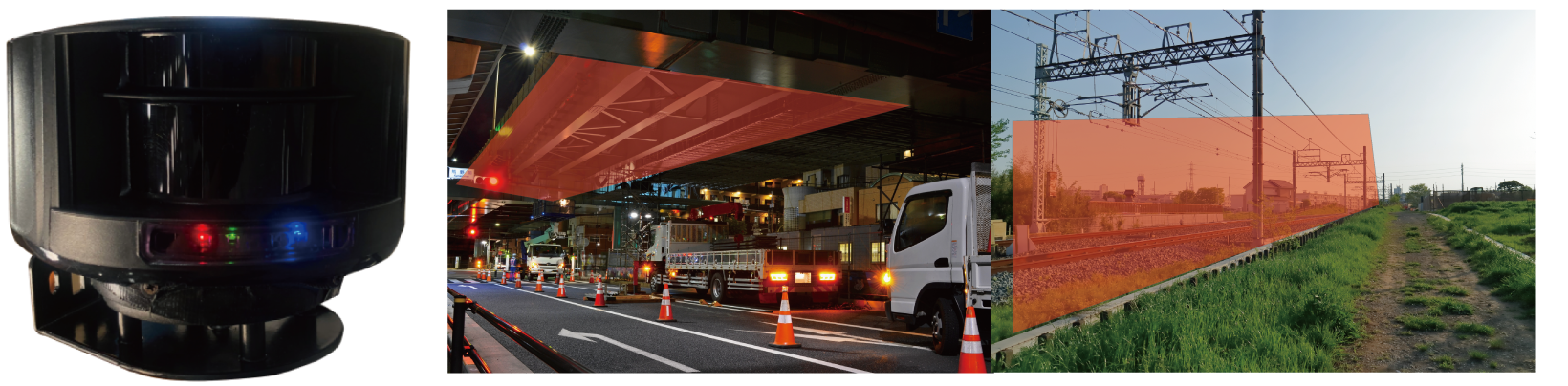

レーザーカーテンは四角いエリアセンサーを展開し、センサー内の物体進入時に回転灯と音声で注意喚起をおこなうレント独自の検知システムです。
検知距離は最大25m。レーザー部(送信機)と回転灯(受信機)は無線通信で350mまで離れていても使用可能です。橋梁下や線路際での作業、接触防止・監視作業を改善します。

設置設定が簡単!

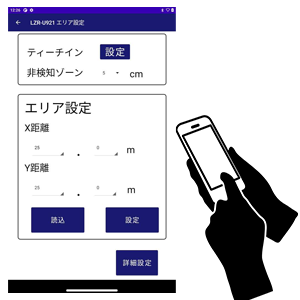

専用タブレットで簡単設定

設定は付属のタブレットのアプリでおこないます。検知距離や障害物を避けた検知エリアが簡単に設定できます。

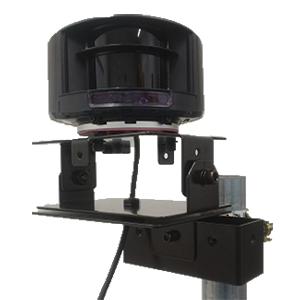

簡単に取付可能

構成品の全てがクランプに取り付け可能。センサー面はXYZ軸の微調整が可能です。
設置時のセンサー面位置は基準穴、又はレーザーポインターにて確認することができます。

障害物を避けた設定も可能

検知エリア内にある障害物(床面含む)を避けて検知エリアを自動で設定するティーチイン設定を行うことが可能です。

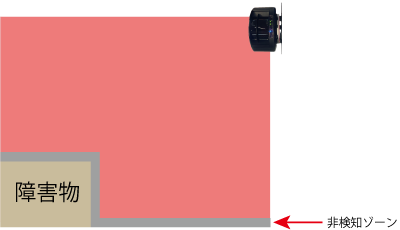

【ティーチイン設定】

ティーチインは検知エリア内にある障害物(床面含む)を避けて検知エリアを自動で設定します。

障害物と検知エリアの間にできる非検知ゾーンの大きさは「非検知ゾーン」の設定で変更が可能です。

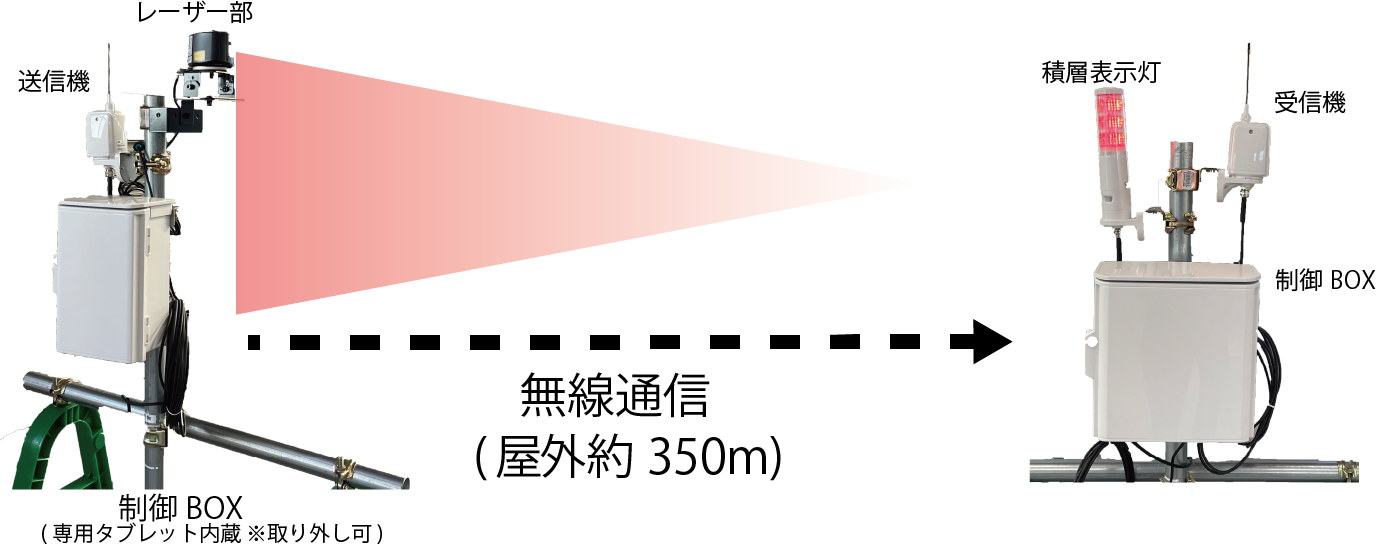

商品構成

仕様表・概要

仕様表

【レーザー部】

商品コード 245815
商品名 レーザーカーテンシステム25m-90°
最大検出エリア(m) 25×25
取り付けブラケット 3軸(X・Y・Z)調整可能
防塵・防水性 IP65
寸法(mm) H83×W124×D92
使用温度範囲(℃) 常時電源がON状態の場合 -30～60

電源OFF・ONする場合 0～60

【制御BOX】

通信端末 Android端末
通信方式 Bluetooth※
ケーブル長さ(m) ACケーブル5、センサー20、無線機5、積層表示灯5
送信機制御BOX：寸法(mm) H141×W219×D313
受信機制御BOX：寸法(mm) H141×W319×D314
送信機制御BOX:電源(V) AC100 ※ブレーカー有
受信機制御BOX:電源(V) AC100 DC12～24※ブレーカー有
使用温度範囲(℃) 0～60
防塵・防水性 IP44

※送信側制御BOXより10m以内で操作をおこなってください。

【無線送受信機】

無線送信機：定格消費電流(mA) 最大50
無線受信機：定格消費電流(mA) 最大75
伝達距離(m) 屋外約350、屋内約100※
伝達時間(秒) 約0.5(ノーマルモード受信)
寸法(mm) H267×W76×D85
無線送信機：質量(g) 220
無線受信機：質量(g) 230
使用温度範囲(℃) -10～50
防塵・防水 IP65

※設置環境によって変動します。

【積層情報表示灯】

ブザー音色/音圧 11タイプ/最大85dB
質量(g) 480
使用温度範囲(℃) -25～60
防塵・防水 IP65※

※専用ブラケット、防水リング使用時

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。
