移動式門型リフター

仕様表

商品コード	291205	291207
商品名	移動式門型リフター3.3t	クリーンルーム/ 移動式門型リフター3.3t/メッキ
メーカー	タダノ	古河ユニック
型式	TB-33	GL01
せり上げ能力(t) ※1	3.3	3.3
ビームスパン(mm)	3,000	2,500
揚程(mm) ※2	最小1,427～最大3,127	最小1,500～最大3,200
ブームストローク(mm)	1,700	1,700
ブーム伸縮速度伸長時(mm/min)	550(2段目）、650(3段目) ※3	460(1段目)、560(2段目)
ブーム伸縮速度縮小時(mm/min)	700(2段目)、900(3段目) ※3	720(1段目)、880(2段目)
リフトハンガー	3.3t×2	3.3t×2
電源(V)	AC100/110　(15A以上)×2 (電源ケーブル(脱着)10m付）	AC100/110　(15A以上)×2
油圧ユニット	0.55kW×2基	0.55kW×2基
機幅 (mm)	3,350	3,000
機高 (mm)	3,442	3,615
総質量 (kg)	600	690
質量リフト部 (kg)	215(ブーム、走行台車)×2基	250(ブーム、走行台車)×2基
質量ビーム部 (kg)	80(吊り環含む）	70
質量油圧ユニット (kg) ※5	45×2	60×2
付属品	キャスターまわし、転倒防止補助脚	転倒防止補助脚

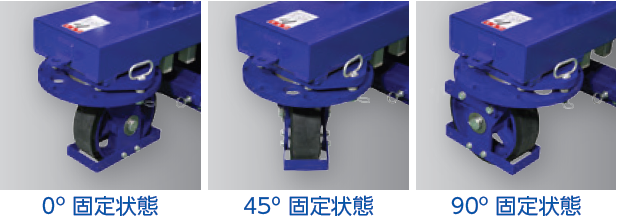

走行装置：ウレタン車輪自在キャスター×4輪(45°旋回固定ピン、ブレーキ付)
※1：荷重重心がビーム中央部で支点間ビーム長さの1/3の領域
※2：寸法数値は、走行車輪下面より吊り環ピン穴下面まで
※3：100～1,700mm/min可変。60Hz無負荷時
※5：ホース、ケーブル、操作装置含む

商品コード	291230	291220
商品名	移動式門型リフター3.6t	移動式門型リフター5t
メーカー	タダノ	タダノ
型式	TB-36	TB-50
せり上げ能力(t) ※1	3.6	5
ビームスパン(mm)	3,000	4,000
揚程(mm) ※2	最小1,422～最大3,122	最小1,450～最大3,150
ブームストローク(mm)	1,700	1,700
ブーム伸縮速度伸長時(mm/min)	440(2段目）、540(3段目) ※4	580(2段目)、690(3段目) ※3
ブーム伸縮速度縮小時(mm/min)	870(2段目)、980(3段目) ※4	1,190(2段目)、1,320(3段目) ※3
リフトハンガー	3.6t×2	5t×2
電源(V)	AC100/110　(15A以上)×2 (電源ケーブル(脱着)10m付）	AC200/220（12A以上）×1
油圧ユニット	0.75kW×2基	2.2kW×1基
機幅 (mm)	3,340	4,355
機高 (mm)	3,498	3,600
総質量 (kg)	655	1,200
質量リフト部 (kg)	260(ブーム、走行台車)×2基	310(ブーム、走行台車)×2基
質量ビーム部 (kg)	125	270(吊り環含む）
質量油圧ユニット (kg) ※5	操作スイッチ等：約10	300
付属品	キャスターまわし、転倒防止補助脚	キャスターまわし2本、転倒防止補助脚

走行装置：ウレタン車輪自在キャスター×4輪(45°旋回固定ピン、ブレーキ付)
※1：荷重重心がビーム中央部で支点間ビーム長さの1/3の領域
※2：寸法数値は、走行車輪下面より吊り環ピン穴下面まで
※3：100～1,700mm/min可変。60Hz無負荷時
※4：無負荷、60Hz、高速時
※5：ホース、ケーブル、操作装置含む

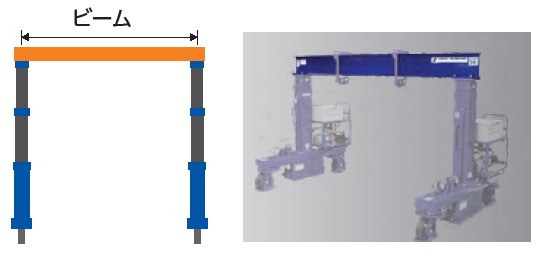

関連商品

商品コード	商品名	適用機種
291218	門型3.3t用ビーム2m	TB-33
291219	門型3.3t用ビーム2.5m	TB-33
291209	門型3.3t用ビーム4m	TB-33
291217	門型3.3t用ビーム5m ※	TB-33
291206	門型3.3t用かさ上げ台1m	TB-33
291204	門型3tかさ上げ台－下	TB-33
291208	門型クレーン3.3tメッキ用かさ上げ台(600mm)	GL03
291231	門型リフター3.6t用ビーム2.5m	TB-36
291240	門型リフター3.6t用かさ上げ台0.5m	TB-36
291221	門型5t用ビーム2.5m	TB-50
291222	門型5t用ビーム3m	TB-50
291224	門型5t用かさ上げ台0.5m	TB-50
291223	門型5t用かさ上げ台1m	TB-50

※せり上げ能力2t
