クレーン設備のない現場で
重量物の
吊上げ作業に活躍

移動式門型クレーンは、キャスターで必要な場所へ簡単に移動し、重量物の吊上げ作業を実現します。
クレーン設備のない現場やクレーンやフォークリフトが使用できない狭い場所で、仮設のクレーンとして活躍します。

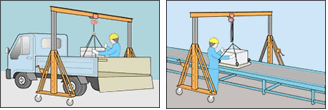

移動式門型クレーン使用イメージ
移動式門型クレーン 使用イメージ

必要な場所へ簡単に移動

キャスター付のため、必要な場所へ手押しで簡単に移動ができます。
※荷を吊り上げたまま移動しないでください。

多様な揚重の用途で活躍

・重量物の搬出・設置据付・移動解体
 (大型機器・空調機器・トランスなど)
・自動車整備・エンジン載せ変え
・工作機械付属品の取付け・取り外し
・建築資材の積み込み

付属のトロリで吊り荷を横行

伸縮型はゲートの高さ調整が可能

アルミ製は軽量で運搬が楽

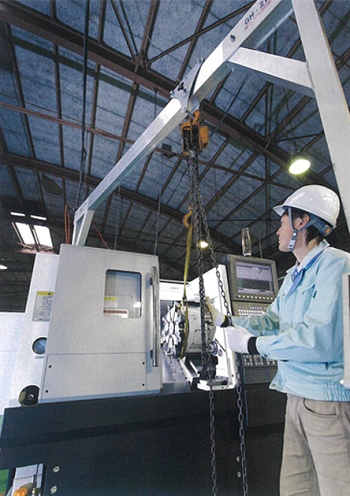

移動式門型クレーン 使用イメージ

用途に合わせて
選べるラインナップ

2tアルミ(S785093)

移動式門型クレーン2tアルミ(アサダ S785093)

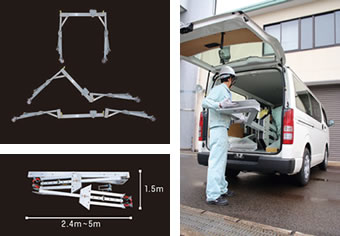

移動式門型クレーン2tアルミ(アサダ S785093)折りたたみ

・軽量かつ折りたたみ式で、大型ワゴン車に積載して運搬が可能。
・組み立て・分解はモンキーレンチなどがあれば、2人で簡単におこなえます。
・専用プレントロリ付属

1tアルミ (MG30-SS30-LF-1000)

移動式門型クレーン1tアルミ(MG30-SS30-LF-1000)

・手動チェーンブロック、定格490kg未満の電気チェーンブロックが使用可能です。
・専用アルミ製プレントロリは任意の位置にて固定可能。

1t (PMC1000BN)

移動式門型クレーン1t1t (PMC1000BN)

・ギヤードトロリ付属

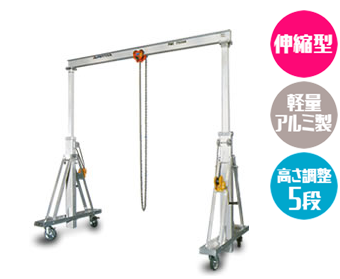

0.75tアルミ (PMC750AN)

移動式門型クレーン0.75tアルミ (PMC750AN)

・ギヤードトロリ付属

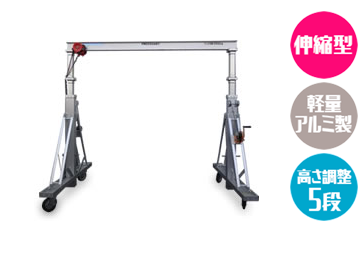

0.55t (PMC550ANT)

移動式門型クレーン0.55t (PMC550ANT)

・ギヤードトロリ付属

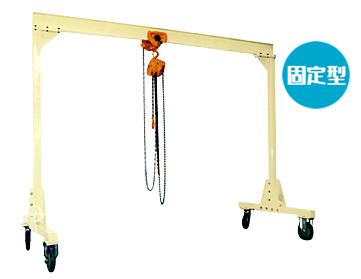

2t/高さ調整なし (CF-200)

・手動式チェーンブロック2t付属

移動式門型クレーン2t/高さ調整なし (CF-200)

仕様表・概要

仕様表

伸縮型

商品コード 291397 291398 291399
商品名

移動式門型クレーン

0.55t/アルミ 0.5t/3800 0.75t/アルミ
メーカー スーパーツール スーパーツール スーパーツール
型式 PMC550ANT PMC500NT PMC750AN
許容荷重 (t) 0.55 0.5 0.75
揚程A (mm) 2,720~3,520 2,000~3,000 2,220~3,020
揚程B (mm) 2,616~3,416 2,116~2,916
高さ調整間隔C (mm) 200 200 200
高さ調整段階 5 5 5
ビーム長さD (mm) 3,000 3,800 3,000
横行長さF (mm)
車輪内幅G (mm) 4,070
開脚外幅H (mm) 1,500 1,500 1,500
収納時高さI (mm) 2,482 2,150 1,982
最高高さJ (mm) 3,670 3,150 3,170
ビーム長さ調整間隔E (mm)
自重 (kg) 180 240 173
付属品 ギヤードトロリ ギヤードトロリ ギヤードトロリ
商品コード 291400 291404 291406
商品名

移動式門型クレーン

1t 1t/アルミ 2t/アルミ
メーカー スーパーツール 江崎機械工業 アサダ
型式 PMC1000BN MG30-SS30-LF-1000 S785093
許容荷重 (t) 1 1 2
揚程A (mm) 2,000~3,000 2,186~3,002
揚程B (mm) 1,896~2,896 1,989~2,805 2,140~2,900
高さ調整間隔C (mm) 200 272 152
高さ調整段階 5 4 5
ビーム長さD (mm) 3,000 3,000 3,000
横行長さF (mm) 2,300 2,030
車輪内幅G (mm) 2,600 2,800
開脚外幅H (mm) 1,500 1,274 1,540
収納時高さI (mm) 2,123 2,326 2,540
最高高さJ (mm) 3,125 3,142 3,260
ビーム長さ調整間隔E (mm) 任意位置 330、1ヶ所
自重 (kg) 350 165 158.1
付属品 ギヤードトロリ プレントロリ プレントロリ

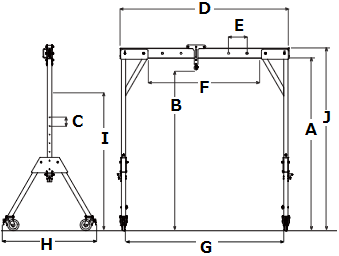

移動式門型クレーン 寸法図

固定型

商品コード 291403
商品名 移動式門型クレーン 2t
メーカー 日向製作所
型式 CF-200
許容荷重 (t) 2
寸法A (mm) 3,734
寸法B (mm) 3,450
寸法C (mm) 3,800
寸法D (mm) 1,700
寸法E (mm) 2,950
寸法F (mm) 650
自重 (kg) 約390
付属品 手動式チェーンブロック2t
移動式門型クレーン 固定型 寸法図

関連商品

商品コード 商品名 許容荷重 (t) 適用機種
291395 門型クレーン用ビーム/3500 0.49 PMC550ANT
291396 門型クレーン0.5t用ビーム/4000 0.5 PMC500NT
291401 門型クレーン1t用ビーム/2000 1 PMC1000BN
291407 門型クレーン2t/アルミ用ビーム4m 2 S785093
291410 門型クレーン2t/アルミ用ビーム5m 2 S785093
291408 門型クレーン2t/アルミ用追加トロリ 2 S785093

使用上の注意

・荷を吊り上げたまま移動しないでください。
・許容荷重は、ホイストや吊り具の重量を含んだ数値です。これらを差し引いた重量までのワークでご使用ください。
・分解状態の納品・返却は有償となります。
