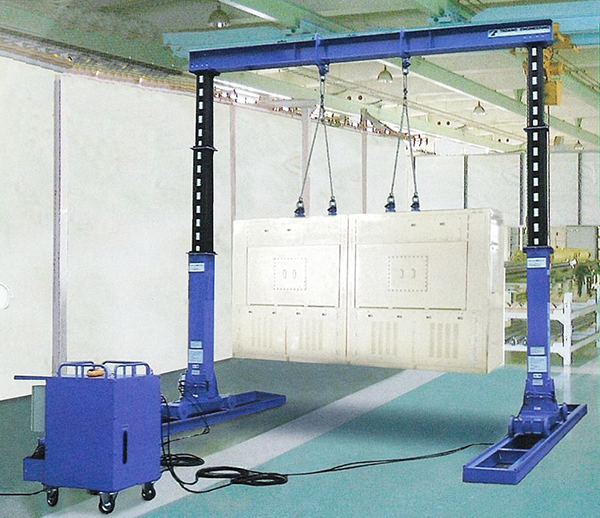

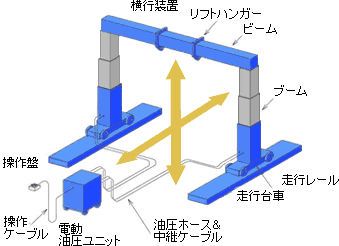

門型リフターは、油圧で伸縮するブーム(柱)とビーム(梁)を使って重量物をせり上げる揚重機械です。 天井が低く、クレーン作業が困難な場所でも、狭い空間を有効利用した作業ができます。
パワフルな3段ジャッキで、全ストローク、最大10tのせり上げを実現します。

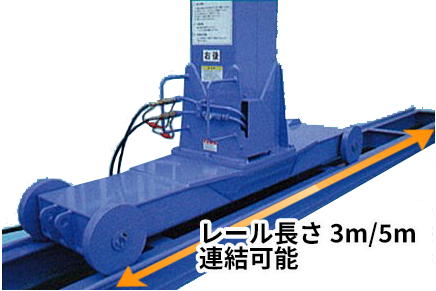

走行台車は専用の箱型レール上走行タイプ、車輪形状は鉄のコロ車輪です。負荷状態で、走行レール上を水平移動できます。 リフター最大負荷でのピット越え(支間:2m)が可能です。 関連商品の走行レールは3m、5mがあり、連結により延長ができます。

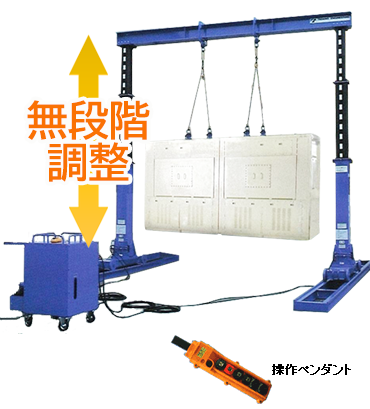

ブームの伸縮は低速で動作するため、荷物への負担が少なく、ミリ単位の位置合わせが可能です。 伸縮操作はペンダントスイッチで安全な位置からおこなえます。

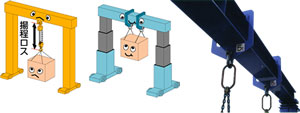

チェーンブロックを使用せず、専用リフトハンガーに直接玉掛けできるため、揚程ロスを最小限に抑えて作業が可能です。

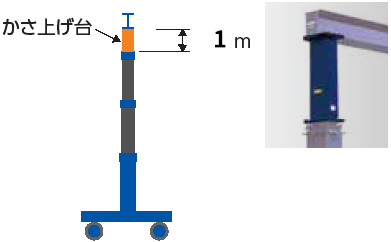

かさ上げ台 標準ブームで揚程が足りない場合にかさ上げする部材です。
2門連結バー 長尺のワークに対応するため、リフターを2門で使用する際、移動時のねじれ発生の防止に、走行台車部を連結する部材です。 2門のスパンは固定で、長さは2種ございます。 ※リフターは個々の操作となります。
クレーンでの揚重作業が困難な場合に ・天井クレーン、橋形クレーンの代替設備に ・工場のライン外、狭所や特殊な場所での揚重作業に
搬送・据付作業 ・転倒し易い制御盤や配電盤の搬送・据付作業に ・揚重設備のないクリーンルーム内での作業に ・印刷、食品、医療などの精密機器の組立・設置作業に
メンテナンス作業 ・ プラント設備の老朽化更新作業に ・ 各種機械のメンテナンス作業に 着脱作業 ・ 成型機やプレス機など金型の移動・着脱作業に
荷積み・荷降ろし作業 ・ 車両への積み降ろし作業に
せり上げ作業 ・ 重量物のせり上げ作業に
走行装置:走行車輪固定式 (専用レール上走行)、動力駆動無
※1:荷重重心がビーム中央部で支点間ビーム長さの1/3の領域 ※2:寸法数値は、走行車輪下面より吊り環ピン穴下面まで ※3:100~1,700mm/min可変。60Hz無負荷時 ※4:ホース、ケーブル、操作装置含む
掲載は代表機種であり、納品される機械とは異なる場合がございます。また、仕様はメーカー・年式により異なる場合がございます。
・機械的に分解・組立の対応はできません。
