一次締めレンチ(トルシアボルト用/橋梁予備締め用/コーナー型)

一次締めレンチ(トルシアボルト用/橋梁予備締め用/コーナー型)

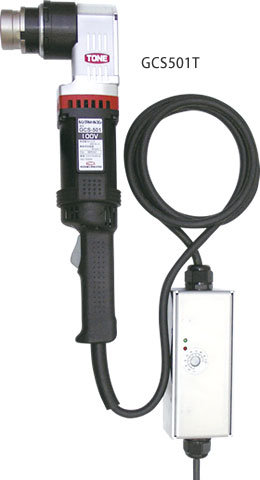

GCS501T

全長が短く、狭い場所でも活躍するコーナー型

トルシア形高力ボルトの橋梁予備締め(60%)およびトルシア形超高力ボルトの締め付け作業が可能な電動レンチです。

狭い場所に最適なコーナー型

レンチ全長が短く設計されており、狭所での作業に最適です。
橋梁などのUリブ部、トラス部や補修工事、耐震補強工事など、標準機では使えない狭い箇所の締め付けに対応しています。

ボルト軸回り防止機構付(ナット回転型)

締め付け時にボルト軸を固定して、ナットを優先的に回転させる機構を採用し、ボルト軸回りを防止します。
正確な軸力が得られないなど、締め付け不良の原因となる軸回りの発生を防止し、効率の良い作業を実現します。

トルク調整機構

トルク設定ダイヤル

締め付けボルトサイズに合わせて、締め付けトルクを設定可能です。
トルク設定ダイヤルで、300~500N・mの範囲で任意の締め付けトルク調整が可能です。
※ 調整は目安です。

低騒音・低振動

インパクトレンチとは異なり、打撃機構がないので、低騒音・低振動で作業ができます。

二重絶縁構造

新型の高剛性アルミボディの二重絶縁モータ搭載などにより二重絶縁構造を実現。作業者の安全を確保します。

点検表付き

軸力の検査数値などを記載した点検表を添付します。

仕様表

商品コード 232747 232748
商品名 一次締コーナー/超高力M20~24-1 一次締コーナー/超高力M20~24-2
メーカー TONE(前田金属工業)
メーカー名称 1次締め専用レンチ コーナー型建方1番(トルシアボルト用)
型式 GCS501T GCS502T
適用
ボルト
サイズ
トルシア形高力ボルト M22 (橋梁予備締め)
トルシア形超高力ボルト M20、M22、M24
仕様/タイプ トルク調整付
電圧 (V) 100 200
最大電流 (A) 16 8
最大消費電力 (W) 1,550
無負荷回転数 (min-1[rpm]) 30
トルク制御範囲 (N・m) 300~500
繰り返し締め付け精度 (%) ※1 ±5
質量 (kg) ※2 4.4
備考 点検表付
  • ※1 同じトルク設定・作業条件で締め付けた際の締め付けトルクのバラツキを%で表したものです。
  • ※2 質量に、ソケット、コード線、外付け制御器は含まれておりません。

寸法図

寸法図(M22ソケット装着時)

使用上の注意

  • 高速締結のため、停止時の反力が多少大きくなります。ご注意ください。
  • 2度締め、ルーズ締めはしないでください。
  • 同一ボルトを繰り返し締め付けますと、レンチの寿命を短くするだけでなく故障の原因になります。また、チップが切断された場合、大きな反力が生じ大変危険ですので、繰り返しのご使用はしないでください。
