シャーレンチ(電動式)
トルシアボルト対応の本締め用電動レンチ
効率的な締め付け作業をおこないます
スタート時およびチップ破断時に多少レンチが揺れる程度で、ほとんど反力が発生しないため、作業者の負担を軽減します。
市販されているトルシア形高カボルト、トルシア形超高カボルトの締め付けに対応しています。
締め付け後、インナーソケットに残ったチップは、エジェクトレバーで簡単に排出することができます。
インナーソケットの不完全挿入によるチップ部のナメリを完全に防止しております。

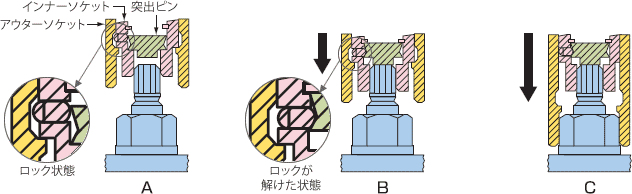

A図の状態ではインナーソケットは後退できません。
B図のようにチップが完全に入ったことを突出ピンが確認すると、ロックが解けてインナーソケットが後退します。
C図のようにインナーソケットが後退することにより、アウターソケットがナットにはまり、チップ部のナメリを完全に防止できます。
かち上げ作業などにも使用可能
ダブルグリップ、ツースイッチ形態の採用により、かち上げ作業にもご利用いただけます。
また、軸方向が197mmと短いため、250mmH型鋼の内締めも可能です。
仕様表
| 商品コード | 232707 | 232708 | 232712 | 232710 | 235700 | |
|---|---|---|---|---|---|---|
| 商品名 | シャーレンチ /M16-1 |
シャーレンチ /M16・20-1 |
シャーレンチ /GM16・20-1 |
シャーレンチ /M16～22-1 |
シャーレンチ /M16～22-2 |
|
| メーカー | TONE(前田金属工業) | |||||
| メーカー名称 | シヤーレンチ | |||||
| 型式 | M-3100C | M-201RA | GM-201AT | M-221R | M-222R | |
| 適用 ボルト サイズ |
トルシア形 高力ボルト |
M16 | M16、M20 | M16、M20、M22 | ||
| トルシア形 超高力ボルト |
― | M16 | ― | |||
| 電圧 (V) | 100 | 200 | ||||
| 最大電流 (A) | 10.5 | 13.5 | 16 | 13.5 | 6.5 | |
| 最大消費電力 (W) | 1,020 | 1,100 | 1,550 | 1,100 | ||
| 無負荷回転数 (min-1[rpm]) | 20 | 25 | 26 | 17 | ||
| 最大トルク (N・m) | 295 | 540 | 600 | 735 | ||
| 質量 (kg) ※1 | 3.8 | 4.5 | 4.3 |
5 | ||
| 寸法 (mm) ※2 | A | 197 | 231 | 234 | 244 | |
| B | 270 | 246 | 249 | |||
| C | φ58 | φ68 | φ75 | |||
| D | φ39 | φ46 | φ49 | |||
| E | 57 | 86 | 82 | 99 | ||
| 商品コード | 232713 | 232715 | 232724 | 232725 | 232722 | 232723 | |
|---|---|---|---|---|---|---|---|
| 商品名 | シャーレンチ /GM16 ～22-1 |
シャーレンチ /GM16 ～22-2 |
シャーレンチ /超高力 M20～24-1 |
シャーレンチ /超高力 M20～24-2 |
シャーレンチ /超高力 M20～24-1軽 |
シャーレンチ /超高力 M20～24-2軽 |
|
| メーカー | TONE(前田金属工業) | ||||||
| メーカー名称 | シヤーレンチ | ||||||
| 型式 | GM-221AT | GM-222AT | GH-241A | GH-242A | H-241C | H-242C | |
| 適用 ボルト サイズ |
トルシア形 高力ボルト |
M16、M20、M22 | M20、M22、M24 | ||||
| トルシア形 超高力ボルト |
M16、M20 | M20、M22、M24 | |||||
| 電圧 (V) | 100 | 200 | 100 | 200 | 100 | 200 | |
| 最大電流 (A) | 16 | 8 | 22 | 11 | 13.5 | 7 | |
| 最大消費電力 (W) | 1,550 | 2,000 | 1,300 | ||||
| 無負荷回転数 (min-1[rpm]) | 19 | 17 | 10 | ||||
| 最大トルク (N・m) | 800 | 1,250 | |||||
| 質量 (kg) ※1 | 4.7 | 7.1 | 6.4 | ||||
| 寸法 (mm) ※2 | A | 241 | 304 | 260 | |||
| B | 250 | 257 | 264 | ||||
| C | φ75 | φ85 | |||||
| D | φ49 | φ68 | |||||
| E | 89 | 134 | 115 | ||||
| 商品コード | 232720 | 232721 | 235745 | 235744 | |
|---|---|---|---|---|---|
| 商品名 | シャーレンチ /M22・24-1 |
シャーレンチ /M22・24-2 |
シャーレンチ/ M27・30-1 |
シャーレンチ/ M27・30-2 |
|
| メーカー | TONE(前田金属工業) | ||||
| メーカー名称 | シヤーレンチ | ||||
| 型式 | H-241 | H-242 | V-301T | V-302 | |
| 適用 ボルト サイズ |
トルシア形 高力ボルト |
M22、M24 | M27、M30 | ||
| トルシア形 超高力ボルト |
― | ||||
| 電圧 (V) | 100 | 200 | 100 | 200 | |
| 最大電流 (A) | 15.5 | 7.5 | 13.5 | 7 | |
| 最大消費電力 (W) | 1,450 | 1,100 | |||
| 無負荷回転数 (min-1[rpm]) | 16 | 5.3 | |||
| 最大トルク (N・m) | 911 | 2,059 | |||
| 質量 (kg) ※1 | 7.8 | 5.3 | 7.2 | ||
| 寸法 (mm) ※2 | A | 308 | 273 | ||
| B | 258 | 260 | 261 | ||
| C | φ85 | φ98 | |||
| D | φ56 | φ75 | |||
| E | 139 | 127 | 128 | ||
- ※1 質量に、ソケット、コード線は含まれておりません。
- ※2 ソケット装着時。M-3100C＝M16、M-201RA・GM-201AT＝M20、M-221R・M-222R・GM-221AT・GM-222AT＝M22、GH-241A・GH-242A・H-241・H-242・H-241C・H-242C＝M24、V-301T・V-302＝M30をそれぞれ装着した際の寸法。

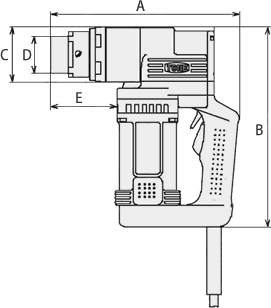

寸法図
