門型油圧リフター(5t)

最大せり上げ能力を全ストロークで実現 門型油圧リフター(5t)

天井が低くクレーン作業が困難な場所でも狭い空間を有効利用して作業可能。狭い場所でのクレーンの代用に最適。

重量物の移動最大10t

重量物を真上・真下へ移動したまま、任意の場所まで水平移動が可能

重量物を真上・真下へ移動したまま、任意の場所まで水平移動が可能

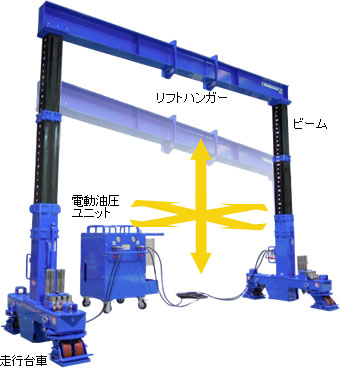

門型油圧リフターは、おもに門型に配置されたブーム(柱)とビーム(梁)、ブームを伸縮させる電動油圧ユニットで構成されています。
ビーム上部または下部にセットしたワーク(荷重)をブームの伸縮によりスムーズに真上・真下に移動させます。
荷を吊ったまま移動が可能なため、荷を水平移動できます。

重量物の移動が可能。最大5t

ブレーキ付キャスタータイプで、指定した方向に荷を吊ったまま自在に移動

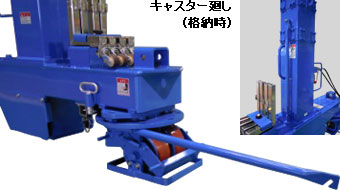

キャスター廻し(格納時)

逸走防止のためのブレーキが全車輪に装備されたキャスタータイプです。
本体に格納されているキャスター廻しで進行方向に調整し走行させることができます。

キャスターは旋回ロック機構付

走行台車はレール上走行タイプ

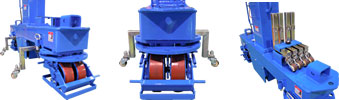

走行方向をピン固定で、直進方向 (0°)、斜め方向 (45°)、横方向 (90°) に走行することができます。

斜め方向へ固定 横方向へ固定 8方向へ固定可能

箱型ブーム構造とリモコン操作で安全な作業

箱型ブーム構造とリモコン操作で安全な作業

箱型ブーム構造により、シリンダー単独構造に比べて、横揺れに強く、偏荷重にも安心して使用できます。
パワフルな2基の3段ブームは複動油圧シリンダーにより伸縮する機構を備え、高張力鋼による高剛性箱形です。

操作ペンダント

操作ペンダントにより、安全な位置で簡単に片手で操作ができます。

低速で動作・高さ無段階調節で位置合わせが自在

油圧ユニット

電動油圧ユニットは別置きで、1基で1門のリフターを動かします。
油圧シリンダ等により、無負荷、負荷どちらでも自由かつ無段階に高さ調節ができます。
ブームの伸縮は低速で動作するため、荷物への負担が少なく、ミリ単位の位置合わせが可能です。

揚程ロスが少ないリフトハンガー

揚程ロスが少ないリフトハンガー

チェーンブロックを使用せず、専用リフトハンガーに直接玉掛けできるため、揚程ロスが少なくなります。

玉掛け

リフトハンガーの形状はO型で、ワイヤーの掛け方は、ピン差しタイプです。

ピン差しタイプスライドさせ任意の位置にセット

リフトハンガーは無負荷時に手動によりスライドさせ任意の位置にセットします。

シンプルな構造でコンパクトに分解・搬送・組み立てが可能

シンプルな構造により、コンパクトに分解・搬送して、現場で簡単に短時間で組み立てができます。
コンパクトに分解・搬送

分解時、転倒防止補助脚を使用してスムーズな移動

分解時、転倒防止補助脚を使用してスムーズな移動が可能です。
ビームを取り外し、リフト本体部を自立させる時に装着します。
ワンタッチで装着でき、リフト本体単独での移動がスムーズにおこなえます。
転倒防止補助脚は本体脚部に格納できます。
分解時には転倒防止補助脚を使用

天井が低くクレーン作業が困難な場所でも、狭い空間を有効利用した作業が可能

建建屋内・地下空間・トンネル内・高架下・橋梁下など多彩な現場にお使いいただけます。

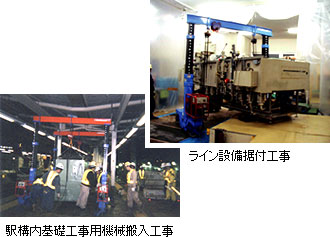

ライン設備据付工事・駅構内基礎工事用機械搬入工事

地下や建物内など閉空間での重量物据付、撤去作業

  • 工場内の工作機械・印刷機械・食品機械などの小型機械
  • 地下室の配電盤・トランスなどの重電設備

各種機械・設備のメンテナンス作業

  • 工作機械へのワークの脱着やプレス金型の脱着作業

クレーンでの揚重作業が困難な場合の代替設備

  • 天井クレーン、橋形クレーンの代替設備に
  • 狭所や特殊な場所での揚重作業に
  • 工場のライン外作業
  • クレーンでの揚重作業が困難な場合に

代替設備

トラックなど車両への積込・荷降ろし作業

  • トラックなど車両への積込、荷降ろし作業

積込、荷降ろし作業

せり上げ用または支持用の架台としての使用

  • ジャッキとしての押上作業

ジャッキとしての押上作業

仕様表

商品コード 291220
商品名 門型リフター5t
メーカー タダノ (TADANO)
メーカー名称 門型油圧リフター
型式 TB-50
せり上げ能力 (t) ※1 5
ビームスパン (mm) 4,000
揚程 (mm)
※2
最少 1,450
最大 3,150
ブーム ストローク (mm) 1,700
伸縮速度
(参考値)
(mm/min)
伸長時 2段目 580
3段目 690
縮小時 2段目 1,190
3段目 1,320
型式 箱形3段全油圧伸縮式
伸縮装置 複動油圧シリンダ直押式2本×2基
ビーム 材質 H形鋼・1本
寸法 (mm) 294
200
4,283
リフトハンガー 5t×2
走行装置 車輪 ウレタン双輪自在キャスター (ブレーキ付)×4輪
駆動 動力駆動無
材質 ウレタン
径 (mm) φ200
幅 (mm) 75×2
油圧ユニット ギヤポンプ電動モータ駆動 (2.2kW)
電源 (V) AC200/220 (12A以上)×1
定格圧力 (MPa) 20.6
作動油タンク容量 (L) 32
操作装置 操作ペンダント (有線リモコン式、脱着タイプ)
安全装置 油圧シリンダロック装置、油圧安全弁、 漏電ブレーカー、
サーマルリレー、モーター逆転防止リレー
質量 (kg) 総質量 1,200
リフト部 310 (ブーム、走行台車)
ビーム部 270 (リフトハンガー含む)
油圧ユニット 300 (ホース、ケーブル、操作装置含む)
付属品 キャスター回し2本
  • ※1:せり上げ能力は、荷重の重心が1,333mmの範囲内にあること
  • ※2:寸法数値は、走行車輪下面より吊り環ピン穴下面まで

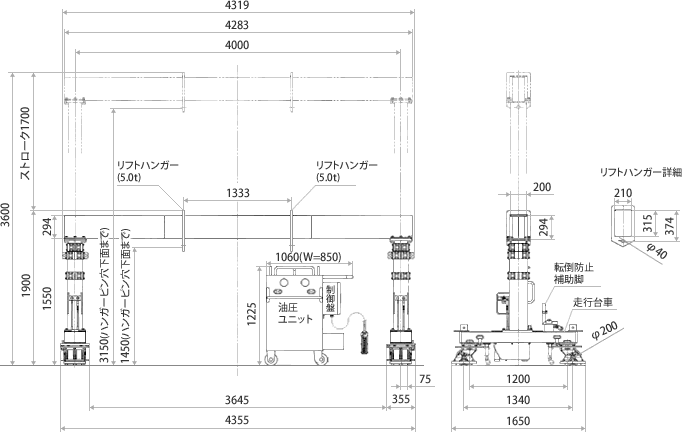

寸法図

門型油圧リフター5t寸法図

関連商品

商品コード 商品名
291221 門型5t用ビーム2.5m
291223 門型リフター5t用かさ上げ1m
