クレーン設備の無い場所や
吊りしろが確保できない現場の
吊り上げ作業に

門型リフターは、油圧で伸縮するブーム(柱)とビーム(梁)を使って重量物をせり上げる揚重機械です。
天井が低く、クレーン作業が困難な場所でも、狭い空間を有効利用した作業ができます。

門型油圧リフター

せり上げ能力 10t

パワフルな3段ジャッキで、全ストローク、最大10tのせり上げを実現します。

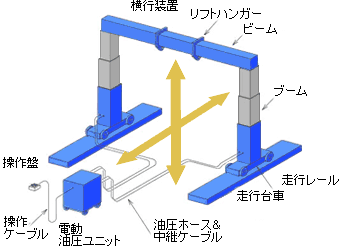

門型油圧リフター 構成

レール走行

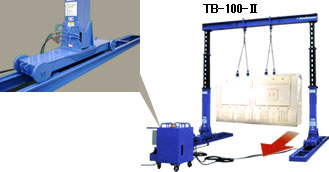

門型油圧リフター レール走行

走行台車は専用の箱型レール上走行タイプ、車輪形状は鉄のコロ車輪です。負荷状態で、走行レール上を水平移動できます。
リフター最大負荷でのピット越え(支間:2m)が可能です。
関連商品の走行レールは3m、5mがあり、連結により延長ができます。

無段階で位置合わせが自在

ブームの伸縮は低速で動作するため、荷物への負担が少なく、ミリ単位の位置合わせが可能です。
伸縮操作はペンダントスイッチで安全な位置からおこなえます。

門型油圧リフター 高さ無段階調整

リフトハンガーで揚程ロスは最小限

移動式門型油圧リフター リフトハンガーで揚程ロスは最小限

チェーンブロックを使用せず、専用リフトハンガーに直接玉掛けできるため、揚程ロスを最小限に抑えて作業が可能です。

かさ上げや2門連結も可能

かさ上げ台
標準ブームで揚程が足りない場合にかさ上げする部材です。

門型油圧リフター かさ上げ台

2門連結バー
長尺のワークに対応するため、リフターを2門で使用する際、移動時のねじれ発生の防止に、走行台車部を連結する部材です。
2門のスパンは固定で、長さは2種ございます。
※リフターは個々の操作となります。

門型油圧リフター 2門連結バー

狭い空間の吊り上げ作業に活躍します

クレーンでの揚重作業が困難な場合に
・天井クレーン、橋形クレーンの代替設備に
・工場のライン外、狭所や特殊な場所での揚重作業に

搬送・据付作業
・転倒し易い制御盤や配電盤の搬送・据付作業に
・揚重設備のないクリーンルーム内での作業に
・印刷、食品、医療などの精密機器の組立・設置作業に

メンテナンス作業
・ プラント設備の老朽化更新作業に
・ 各種機械のメンテナンス作業に

着脱作業
・ 成型機やプレス機など金型の移動・着脱作業に

移動式門型油圧リフター クレーンが使えない現場

荷積み・荷降ろし作業
・ 車両への積み降ろし作業に

移動式門型油圧リフター 荷積み・荷下ろし

せり上げ作業
・ 重量物のせり上げ作業に

移動式門型油圧リフター せり上げ

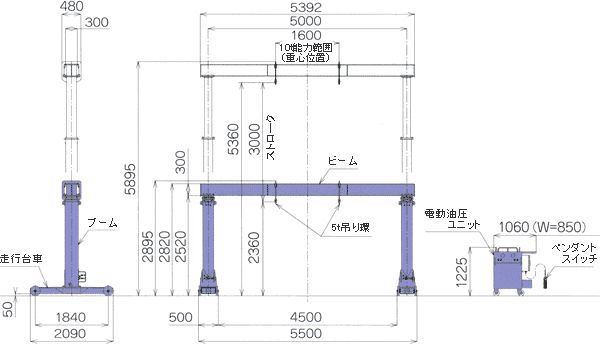

仕様表・概要

仕様表

商品コード 291210
商品名 門型リフター10t
メーカー タダノ
型式 TB-100 –Ⅱ
せり上げ能力(t) ※1 10
ビームスパン(mm) 5,000
揚程(mm) ※2 最小2,360~最大5,360
ブームストローク(mm) 3,000
ブーム伸縮速度 伸長時(mm/min) 710 ※3
ブーム伸縮速度 縮小時(mm/min) 1,200※3
リフトハンガー 5t×2
電源(V) AC200/220(16A以上)×1
油圧ユニット ギヤポンプ電動モータ駆動3.7kW×1基
機幅 (mm) 5,500
機高 (mm) 5,895
総質量 (kg) 2,500
質量 リフト部 (kg) 800(ブーム、走行台車)×2基
質量 ビーム部 (kg) 550(吊り環含む)
質量 油圧ユニット (kg) ※4 350
付属品 車止めゴム製ウェッジ4個

走行装置:走行車輪固定式 (専用レール上走行)、動力駆動無

※1:荷重重心がビーム中央部で支点間ビーム長さの1/3の領域
※2:寸法数値は、走行車輪下面より吊り環ピン穴下面まで
※3:100~1,700mm/min可変。60Hz無負荷時
※4:ホース、ケーブル、操作装置含む

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

関連商品

商品コード 商品名 備考
291211 門型リフター10t走行レール3m
291214 門型リフター10t走行レール5m
291213 門型リフター10tかさ上げ1m
291212 門型リフター10t2門連結バー 前後2門のリフト中心間距離:3,000mm
前後2門の全長:約5,100mm
291215 門型リフター10t2門連結バー/短 前後2門のリフト中心間距離:2,200mm
前後2門の全長:約4,246mm

使用上の注意

・機械的に分解・組立の対応はできません。
