転圧機自動停止装置 アイシンク

AIカメラで転圧機後進時の
接触事故を対策！

人・モノを検知→減速・停止の二段階制御

転圧機自動停止装置アイシンクはAI機能搭載ステレオカメラで危険認識エリアの人・モノを検知し重機の自動減速・自動停止を行う安全補助装置です。転圧機にAIカメラを取り付け、転圧機後進時の接触事故防止を対策します。
危険認識エリアに人・モノが入ると、制御ユニットがレバーを制御し、自動で減速・停止をおこないます。減速・停止制御距離は最大10mです。

優れた画像解析

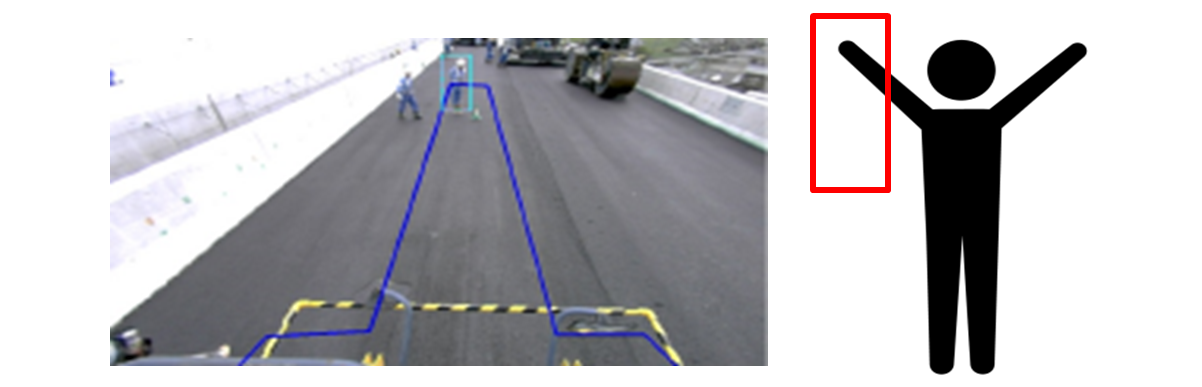

危険認識エリアはカメラ撮影内すべてで身体の一部が入っただけでも認識します。AIに人の特徴・作業に従事する作業姿勢等を追加学習させることで検出精度を向上させ、しゃがみ姿勢や部分認識を実現します。

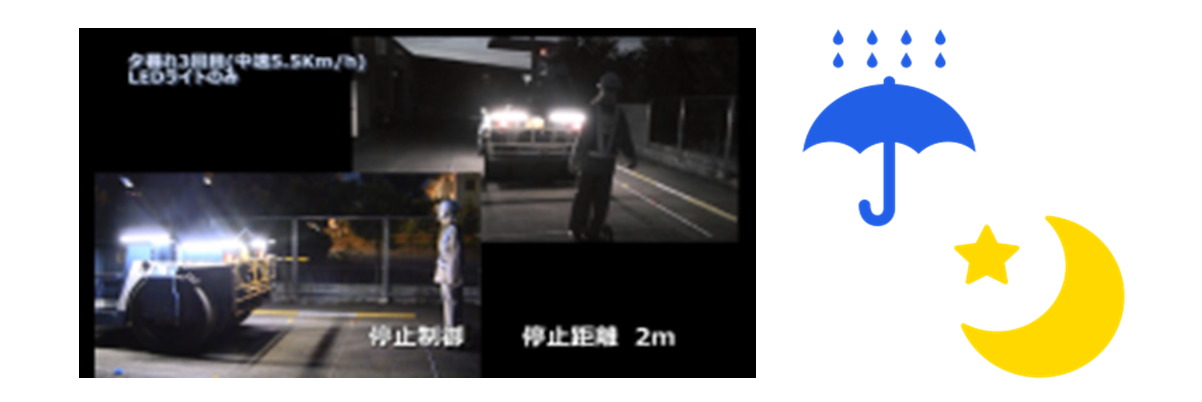

雨や逆光、夕方など視界が悪くなる条件下の実験においても、人・モノを認識しました。

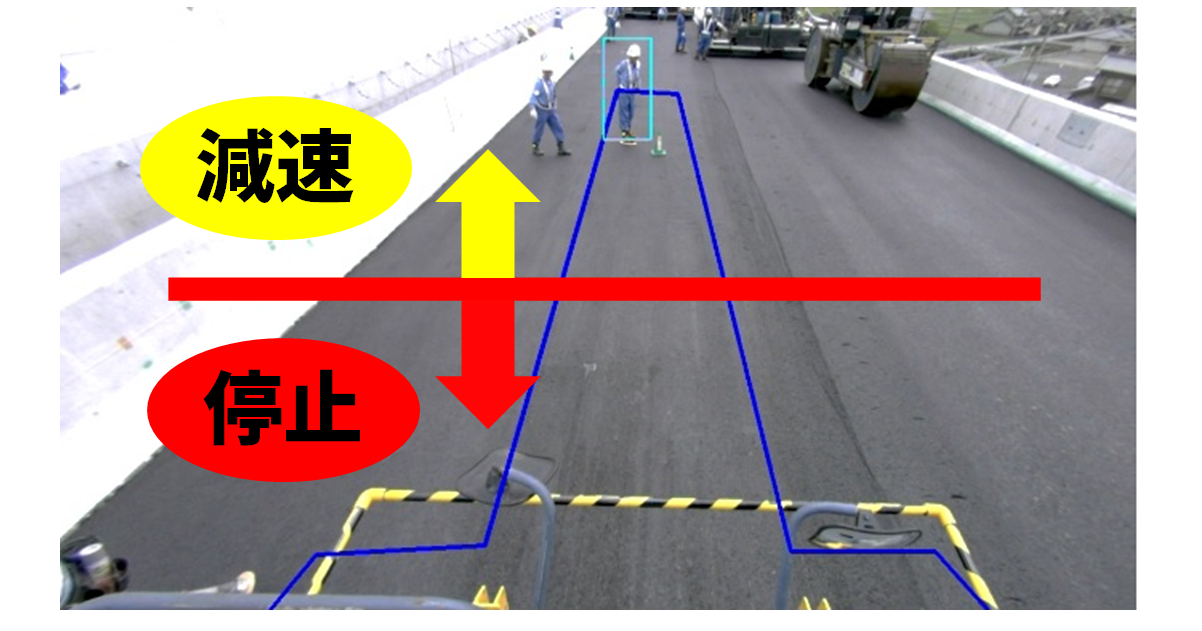

検知時作動

減速範囲に人・モノを検知した場合、自動減速し、状態が解消されると自動で速度回復を行います。
停止範囲に人・モノを検知した場合、自動停止し、リセットボタンで解除するまで状態を維持します。

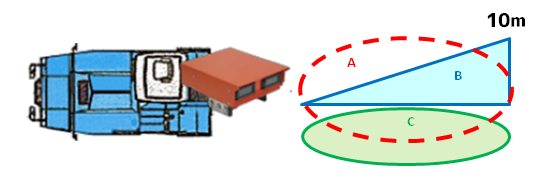

エリアは現場に合わせて設定可能

直観的で使いやすい操作パネルで危険認識エリアを設定することができます。
A、B、Cのような設定の他、右側、片側だけなど、限定的なエリア設定が可能です。

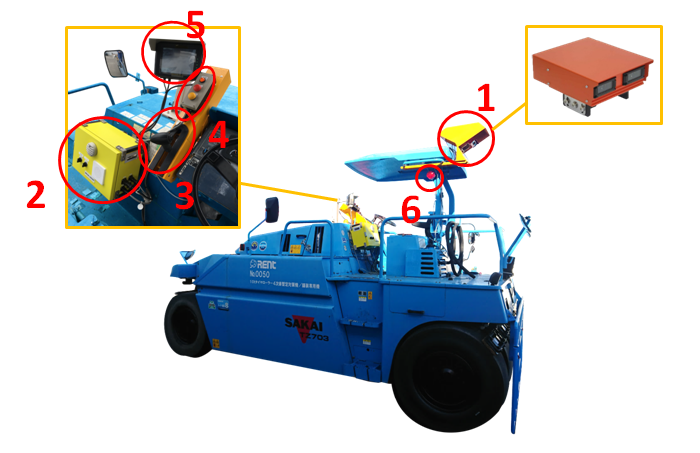

商品構成

外装式の為、重機自体を改造する必要がありません。

1.AI搭載ステレオカメラ

2.制御盤ボックス

3.制動装置ユニット

4.電源・解除スイッチボックス

5.操作パネル(タブレットPC)

6.回転灯

NETIS登録技術だから、加点が望める！

この商品は、国土交通省により運用されるNETIS(新技術情報提供システム)に登録された技術を搭載しています。
施工者が活用すると、工事成績評定や総合評価方式の入札において加点の対象になります。

≫NETIS制度の詳細はこちら

仕様表・概要

仕様表

商品コード 200055
商品名 転圧機用自動停止装置/アイシンク
メーカー エヌディーリース・システム
型式 アイシンク基本セット モニタＰ
電源電圧(V) DC24(入力電圧範囲14～36)
消費電力(W) 13(最大)
ドライ接点出力 フォトカプラ(TLP187)、
絶対最大定格：コレクタ・エミッタ間電圧 300V、
コレクタ電流 150ｍA、コレクタ損失 150mW
ソフトウェア動作環境 対応OS:Windows10 64bit
CPU:Intal Core i3以上推奨
NETIS登録番号 SK-200007-A

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。



・ステレオカメラ

水平視野角(°) 90
垂直視野角(°) 66
最低照度(lux) 20
基線長さ(mm) 100
距離精度(％)  ±10
外形(mm) W188×D222×H161(マグネット込)
本体重量(g) 3,350(マグネット込)
HDMI出力解像度 1280×720 60p
Ethemet 映像出力解像度 1280×780
使用温度範囲(℃) -10～60

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。



・操作パネル

電源電圧(Ｖ) 6～36
消費電力(W) 19.8(最大)
LCD タッチスクリーン 8インチカラーTFT
外形(mm) 240×180×59
重さ(kg) 1.6
OS Windows10 IoT 2016
メモリ 4GB DDR3L
ストレージ 32GB
キーパッド 明るさ調整、音量調整、電源
使用温度範囲(℃) 0～50
I/Oポート 1×M12 for LAN、1×M12 for DC電源入力
1×M12 for 2×USB2.0※

※USBケーブルは非防水です

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。
