レバーブロックのレンタル

高い安全性と優れた操作性

強靭なロードチェーン

1,000N/mm2という高強度を実現。LB型およびLX型のニッケルメッキチェーンは耐食性・耐摩耗性も併せ持っています。



YII型は錆に強い特殊表面処理を施したシルバーチェーン採用で、海上作業などの錆が発生しやすい環境下でも長時間の使用が可能。また、DIN5684の認定を受けています。

レバーブロックのレンタル

信頼性の高いメカニカルブレーキ

はずれ防止付フックラッチ

LB型およびYII型はノンアスベスト材採用の制動性が優れたメカニカルブレーキを装備。操作を中止したと同時にブレーキが直ちに作動し荷重を保持します。



YII型は錆に強い特殊防錆加工により、ブレーキの噛み込みを防止します。

はずれ防止付フックラッチ

LB型とLX型は先端支持式フックラッチ構造により、フックラッチがフックに確実に固定でき、変形・損傷に対し強い抵抗力を発揮します。

小型・軽量

持ち運びも容易な小型・軽量設計のホイストです。狭い場所での操作性も優れています。

遊転装置

チェーンを作業に合わせた揚程にすばやく簡単に調節できます。YII型はつまみを遊転にセットし、送りハンドルを引くだけの簡単操作です。

レバーブロック 使用例1
レバーブロック 使用例2

遊転装置

  • 建築土木工事現場にて張梁、緊縛作業、ヒューム管けん引などの作業
  • 貨物を荷台に固定する作業
  • 搬送の際の、位置ずれや荷崩れ防止
  • ビル建築現場で鉄骨のゆがみ取り
  • 吊り上げ作業の際、水平に維持するために利用し調整

3種類のレバーブロックをご用意

YII型

衝撃に強いギヤケースとブレーキカバー

鋼板を最新の加工技術で一体成型したギヤケースとブレーキカバーは外部からの衝撃に耐える強靭さを備えています。また象印独自のノックピンにより減速ギアを正しい位置に保持し高い機械効率を維持します。

雨水や塵埃をシャットアウト

もっとも重要なブレーキ部分はブレーキカバーで保護されており、雨水や泥、異物の侵入を防ぐとともに、錆対策の大切な役割を担っています。

本体を保護するチェーン止め金具

本体駆動部分と90度交差したチェーン止め金具は、確実に巻き上げの限界を示すとともに、本体の損傷を防ぎます。

操作性の良いボルト固定式のゴム製クリップ

レバー握り部のゴム製グリップは、ボルトでしっかり固定されているため、ハンドルの操作性にすぐれ、ゴム製グリップが抜けない構造になっています。

本体にスムーズにフィットする下フック

下フックは巻き上げ過ぎの際、本体にがっちりと受け止められる形状になっています。
またガード付のため、横引き作業時にチェーン止めボルトを破損させにくい構造です。

万一のオーバーロードにも折れない上下フック

合金鋼を熱処理した独特な形状の上下フックは、強靭なねばり強さを持ち、もし誤ってオーバーロードが起きた場合でも突然折れないようになっています。

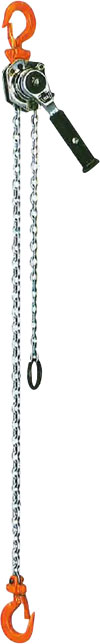

レバーブロックYII型

LX型

抜群の荷締感

一段減速の構造により、手引力が小さく手応えある荷締感を実現。最後の最後まで確実に締められます。

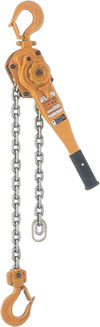

レバーブロックLX型

LB型

軽量化フック

容量の大きいLB032のフックは機械構造用合金鋼を採用。ふところの大きさを変えることなく軽量化を実現しました。

安全性の高いガード付シタカナグ

横引き作業中、クサリピンのナット、ワリピンの変形・損傷を防ぐガードの役目をします。

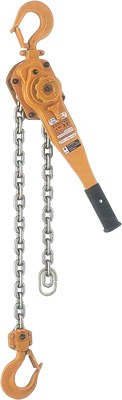

レバーブロックLB型

レントのレバーブロック
取り扱いレンタル商品

レバーブロック0.25t

商品詳細

  • 商品コード:234381, 234384
  • 型式:YII-25(234381), LX0003(234384)
  • 定格荷重:0.25t
  • 吊上揚程:1m
  • 自重:2kg(234381 ), 1.6kg(234384)

レバーブロック0.5t

商品詳細

  • 商品コード:234382, 234383
  • 型式:LX005(234382), YII-50(234383)
  • 定格荷重:0.5 t
  • 吊上揚程:1.2m(234382), 1.5m(234383)
  • 自重:3.6kg

レバーブロック0.75t

商品詳細

  • 商品コード:234760, 234762
  • 型式:LB-008(234760), YII-80 (234762)
  • 定格荷重:0.8t
  • 吊上揚程:1.5m
  • 自重:5.7kg(234760), 6.2kg(234762)

レバーブロック1.5t

商品詳細

  • 商品コード:234380, 234388
  • 型式:LB-016(234380), YII-160(234388)
  • 定格荷重:1.6t
  • 吊上揚程:1.5m
  • 自重:8kg(234380), 9.5kg(234388)

レバーブロック2.5t

商品詳細

  • 商品コード:234449
  • 型式:LB025
  • 定格荷重:2.5t
  • 吊上揚程:1.5m
  • 自重:11.2kg

レバーブロック3t

商品詳細

  • 商品コード:234450
  • 型式:LB-032
  • 定格荷重:3.2t
  • 吊上揚程:1.5m
  • 自重:15kg

レバーブロック6t

商品詳細

  • 商品コード:234470, 234471
  • 型式:YII-630(234470), LB-063(234471)
  • 定格荷重:6.3t
  • 吊上揚程:1.5m
  • 自重:26.5kg(234470), 26kg(234471)

レバーブロック9t

商品詳細

  • 商品コード:234475
  • 型式:LB090
  • 定格荷重:9.0t
  • 吊上揚程:1.5m
  • 自重:40kg

レントのレバーブロック|特徴

1.すべての商品が定格荷重負荷試験済み

お客様の作業に安心してお使いいただけるよう、レンタル商品は、必ず安全性と性能の点検(目視・測定・作動など)と、各種検査装置を使った定格荷重負荷試験をおこなった後に出荷しています。



点検報告書/負荷試験グラフも、ご要望に応じて提出いたします。詳しくは以下のページをご覧ください。

2.お客様の揚重機器の点検・定格荷重負荷試験も実施可能

レントでは、レンタル商品の品質管理をおこなう上で各メーカーと打ち合わせを重ね、機材に応じた様々な点検設備を整えてまいりました。



そのノウハウや設備を利用して、お客様により安全な作業体制を実現していただくために、お手持ちのチェーンブロックやジャッキ類の点検・定格荷重負荷試験を承ります。



点検及び定格荷重負荷試験をおこなった機材には、点検報告書を発行しますので、機材管理の履歴や、社内外へ資料提出を求められるケースにもお役立ていただけます。



また、負荷試験グラフもご要望に応じて提出させていただきます。詳しくは以下のページをご覧ください。

3.クリーンルーム対応機種もご用意

クリーンルーム(防塵室)に対応した機種もございます。

※取り扱いクラス:0.75t, 1.5t, 3t

レントのレバーブロック|仕様表

0.25t~0.75t



商品コード レバー
ブロック
メーカー 型式 定格荷重(t) 吊上揚程(m) フック間
最小距離(mm)
巻上時の
手巻力量kg(N)
自重(kg)
234384 0.25t キトー LX0003 0.25 1 205 20[200] 1.6
234381 象印 YII-25 0.25 1 235 30[295] 2
234382 0.5t キトー LX005 0.5 1.2 246 31[310] 3.6
234383 象印 YII-50 0.5 1.5 265 34[333] 3.6
234760 0.75t キトー LB-008 0.8 1.5 280 29[284] 5.7
234762 象印 YII-80 0.8 1.5 294 30[294] 6.2

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

1.5t~9t



商品コード レバー
ブロック
メーカー 型式 定格荷重(t) 吊上揚程(m) フック間
最小距離(mm)
巻上時の
手巻力量kg(N)
自重(kg)
234380 1.5t キトー LB-016 1.6 1.5 335 34[333] 8
234388 象印 YII-160 1.6 1.5 350 30[294] 9.5
234449 2.5t キトー LB025 2.5 1.5 375 37[363] 11.2
234450 3t キトー LB-032 3.2 1.5 395 37[363] 15
234471 6t キトー LB-063 6.3 1.5 540 38[372] 26
234470 象印 YII-630 6.3 1.5 564 37[363] 26.5
234475 9t キトー LB090 9.0 1.5 680 39[382] 40

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

クリーンルーム用



商品コード レバー
ブロック
メーカー 型式 定格荷重(t) 吊上揚程(m) フック間
最小距離(mm)
巻上時の
手巻力量kg(N)
自重(kg)
234761 0.75t キトー LB008 0.8 1.5 280 29[284] 5.7
234379 1.5t キトー LB-016 1.6 1.5 335 34[333] 8
234389 象印 YII-160 1.6 1.5 350 30[294] 9.5
234451 3t キトー LB-032 3.2 1.5 395 37[363] 15

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。
