クレーン設備のない現場で
荷物の吊り上げ、
搬送に活躍

クレーン設備のない作業現場で、荷物の吊り上げ、搬送や機械に着脱する作業に活躍する、手押し移動式の簡易クレーンです。

吊り荷の上げ・下げはウインチなど手動操作でおこないます。

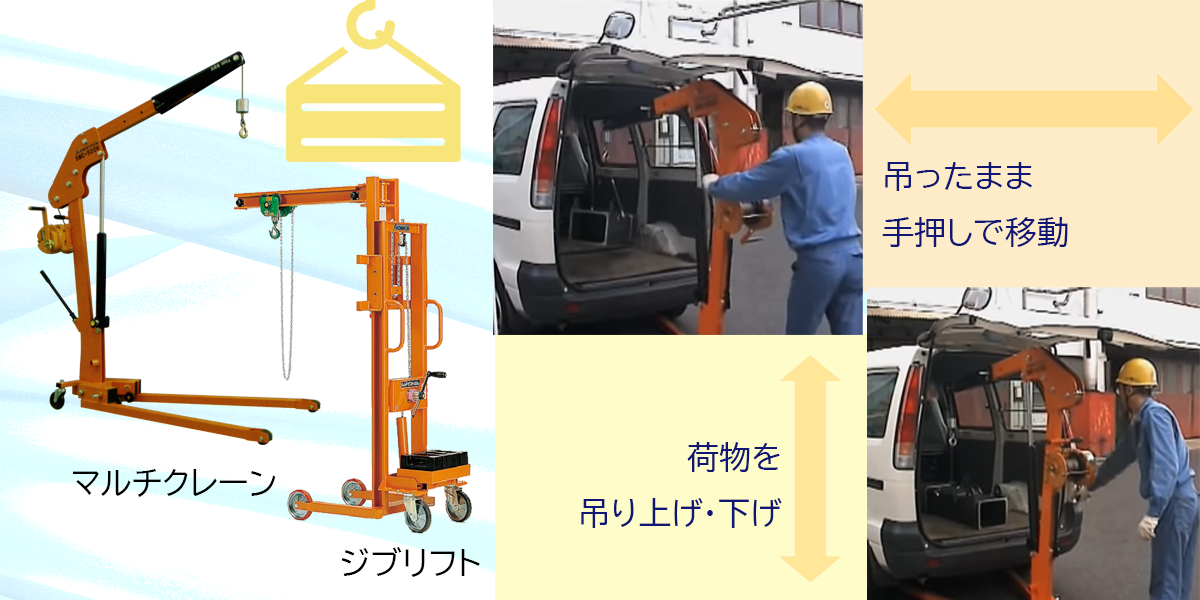

タテール 使用イメージ

折りたたみ式でコンパクトになるマルチクレーン

マルチクレーン

アーム・足は、折りたたみ式なので、コンパクトになり、大きな保管スペースを必要としません。
アーム高さは油圧で調整でき、屋根などの障害物がある場所にも対応します。

荷物の吊り上げ・下げは、手動ウィンチによる巻き上げ式で、アームの高さ・吊り位置を変えずに上下することが可能です。

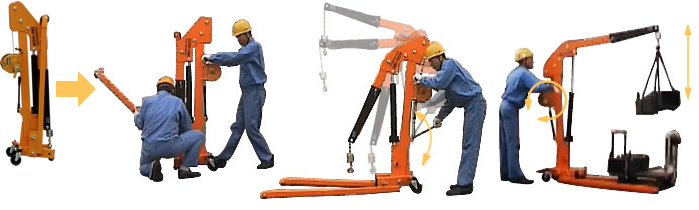

マルチクレーン 組立、使用イメージ

組み立ては脚のロックピンを外して、脚を下ろし、クレーンを少し後ろに傾けてロックピンを入れます。

荷物の横行移動ができるジブリフト

手巻き操作でジブが昇降し、ジブに装備したギヤードトロリにて荷物の横行が可能です。

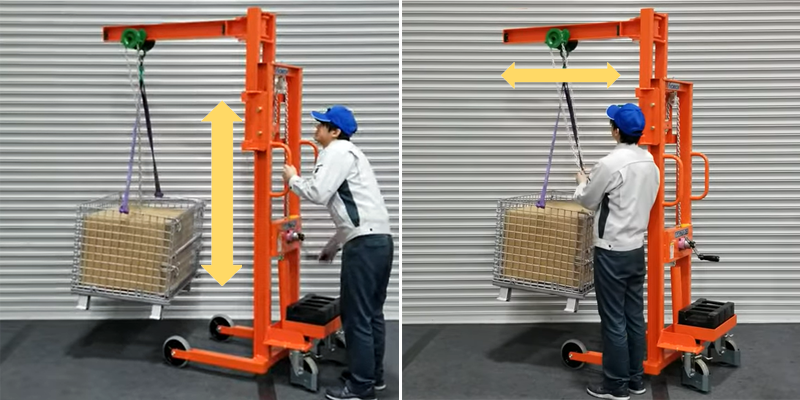

ジブリフト ジブ昇降&横行
ジブリフト

さまざまな搬送・積み下ろしで活躍します

マルチクレーン使用例 トラックおよびライトバンの荷台への 荷物の積み降ろしに。

トラックおよびライトバンの荷台への 荷物の積み降ろしに。

マルチクレーン使用例 機械へのワーク着脱に。

機械へのワーク着脱に。

マルチクレーン使用例 吊荷状態での手押し移動に。

吊荷状態での手押し移動に。

仕様表・概要

仕様表

マルチクレーン

商品コード 291104 291105
商品名 マルチクレーン600kg マルチクレーン1t
メーカー スーパーツール スーパーツール
型式 SMC600HT SMC1000H
容量 (kg) 600 1,000
揚程 (mm) 0~2,600 0~2,000
アーム長さ (mm) 1,331/1,481/1,631
質量 (kg) 250 200



ジブリフト

商品コード 291106
商品名 移動式ジブリフト350kg/手動式
メーカー 京町産業車両
型式 HGL150
荷重 (kg) 150~350
揚程 (mm) 600~1,930
全長(mm) 1,685
全高(mm) 1,890
全幅(mm) 690
前脚 (mm) 長さ 620/内幅 510
質量 (kg) 約250



寸法図

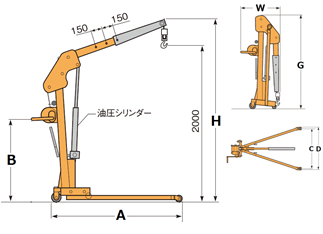

マルチクレーン寸法図
商品コード 291104 291105
商品名 マルチクレーン600kg マルチクレーン1t
A 1,990 1,840
B 925 1,070
C 985 985
D 1,181 1,181
G 2,310 1,882
H 2,945 2,345
W 1,285 980
