ミニクローラークレーン
カニクレーン (2.9t/5段・6段/分解)

強力な
吊り上げパワーで
狭い現場の
クレーン作業を実現!

多様な現場のニーズにお応えするラインナップ

5段ブーム

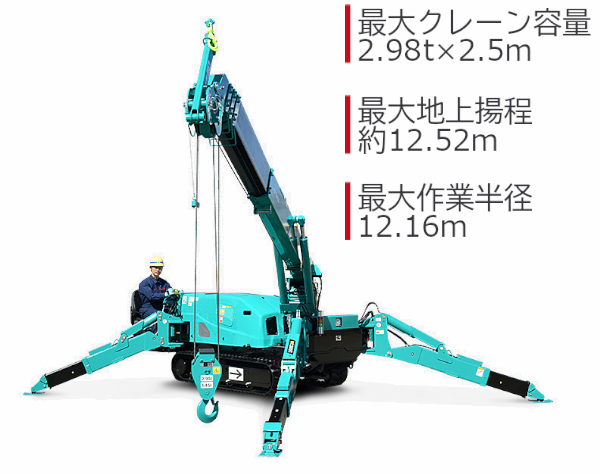

ミニクローラークレーン カニクレーン (2.9t/5段/分解)

6段ブーム

ミニクローラークレーン カニクレーン  (2.9t/6段/分解)
商品コード ブーム 最大揚程 作業半径 駆動方式 分解 ML停止
151365 5段 12.52m 12.16m ディーゼルエンジン仕様
151359 6段 14.9m 14.45m ディーゼルエンジン仕様
151361 6段 14.9m 14.45m ディーゼルエンジン仕様 〇(自力)
151363 6段 14.9m 14.45m ディーゼルエンジン仕様
151362 6段 14.9m 14.45m ディーゼルエンジン仕様 〇(自力)
151331 6段 14.9m 14.45m AC200V電動モータ・

ディーゼルエンジン併用



屋内使用に最適な動力併用型もラインナップ

ミニクレーン クリーン&サイレント

200V電動モーターで走行も作業も可能な、動力併用仕様もラインナップしております。
エンジンでの作業ができない、夜間や屋内も排気がなく、騒音を抑えた、静寂・クリーン作業が可能です。
現場の状況に応じてガソリンエンジン運転への切り替えも可能。
対象機種:151331

運搬に制限がある現場に対応する分解仕様

ミニクローラークレーン 分解運搬イメージ

分解して運搬、組み立てが可能な仕様のため、ヘリコプターや索道など運搬に制限がある現場に対応が可能です。

5段ブーム

ミニクローラークレーン カニクレーン (2.9t/5段/分解)

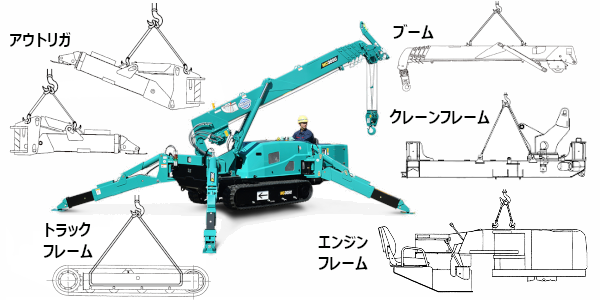

5段ブームは5分割でき、1ピース最大約860kgに細分化して運搬が可能です。

6段ブーム

ミニクローラークレーン カニクレーン  (2.9t/6段/分解)

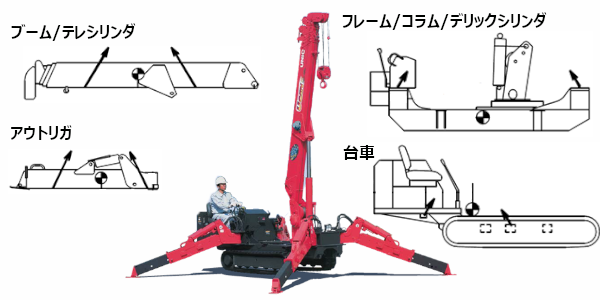

6段ブームは4分割の場合、ブーム、フレーム、台車に分割。最大パーツ、フレーム部が約1,410kgです。

分解・組み立てに他の揚重機が要らない自力分解仕様

自力分解仕様は専用治具付で、分解・組み立てに他の揚重機は不要です。
対象機種:151361、151362

ミニクローラークレーン カニクレーン  (2.9t/6段/分解)手順
ミニクローラークレーン カニクレーン  (2.9t/6段/分解)手順
ミニクローラークレーン カニクレーン  (2.9t/6段/分解)手順
ミニクローラークレーン カニクレーン  (2.9t/6段/分解)手順

組み立て・分解作業は、ご要望により有償で承ることも可能です。

床面の汚れを防ぐホワイトクローラ仕様

ミニクレーン ホワイトクローラー

屋内作業時など床面をクローラの汚れから防ぐホワイトクローラ仕様をご用意しております。
対象機種:151359、151361、151363、151362、151331

安心の充実した安全装備

安全対策を強化したML停止型のほか、6段ブームは、転倒防止装置・過負荷警報装置をそれぞれ搭載しています。
その他安全装備は機種別にご確認ください。

●ML停止型

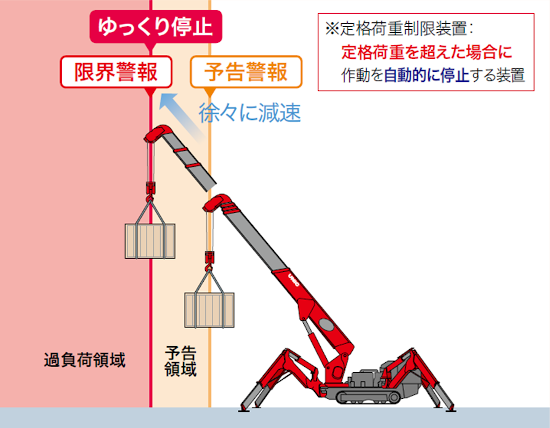

151365、151363、151362はモーメントリミッターを装備し、定格荷重を超えた場合に、限界警報を発し、クレーンの作動を自動で停止します。

ミニクレーンML停止型

●転倒防止装置

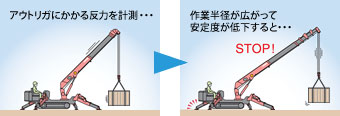

安定度が低下してアウトリガが浮き上がる前に、クレーンの作動(ブーム伸長・伏せ、フック巻上げ、旋回)を停止して、転倒を未然に防止します。

ミニクローラークレーン カニクレーン 転倒防止装置

●過負荷警報装置

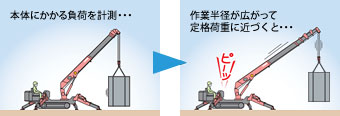

ブーム長さ・角度・吊り荷重などから、クレーン本体に掛かる負荷をトータルに計測。定格荷重に近づくと警報を発し、注意を促し、オーバーロードを防ぎます。

ミニクローラークレーン カニクレーン 過負荷警報装置

●その他安全装置

機種 安全装置
5段 巻過警報・自動停止装置/
過巻下防止装置/
荷重指示計/油圧安全弁/油圧自動ロック装置/

玉掛けワイヤロープ外れ止め/
警報ブザー/
音声アラーム/
水準器/
横転警報装置/
走行レバーロック/

走行・アウトリガ・クレーン切替スイッチ/
アウトリガ安全装置(アウトリガインタロック/クレーンインタロック)/

過負荷防止装置/
LED三色灯/
アウトリガ未設置警告灯

6段 油圧安全弁/
油圧自動ロック装置/
デジタル式荷重計/
巻過自動停止装置/
巻過警報装置/

捨巻自動停止装置/
過負荷警報装置/
転倒防止装置/
荷重指示計(角度計付)/
警報ブザー/

玉掛けワイヤロープ外れ止め/
クレーン・走行レバーインターロック装置/

クレーン・アウトリガーインターロック装置/
水準器



仕様表・概要

仕様表

5段ブーム

商品コード 151365
商品名 ミニクレーン 2.9エンジン専用5段分割/ML停止
メーカー 前田製作所
メーカー名称 かにクレーン
型式 MC305CWM-3
ブーム段数 5
駆動方式 ディーゼルエンジン仕様
最大クレーン容量※1 2.98t×2.5m
最大地上揚程 (m) 約12.52
最大地下揚程 (m) 約16.09(4本掛)
最大作業半径 (m) 12.16
ブーム長さ (m) 3.965~12.485
ブーム伸長速度 (m/s) 8.79/26
ブーム上げ速度 (°/s ) 0~80/14.5
旋回範囲/速度 (°/rpm) 360(連続)/2.4
走行速度 (km/h) 0~2.8
クローラ設置長 (mm) 1,750
クローラ接地圧 (kPa) 36.3
アウトリガ最大張出幅 (mm) 5,170
寸法 全幅(mm) 1,280
寸法 全高(mm) 1,695
寸法 全長(mm) 4,195
運転整備重量 (kg) 3,930
操作要件 (クレーン) 技能講習
操作要件 (玉掛) 技能講習

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

6段ブーム

商品コード 151359 151361
商品名 ミニクレーン 2.9エンジン専用6段 2.9エンジン専用6段/自力分解
メーカー 古河ユニック(UNIC) 古河ユニック(UNIC)
メーカー名称 ミニ・クローラクレーン ミニ・クローラクレーン
型式 UR-W376C2RS-A UR-W376C2RS-A
ブーム段数 6 6
駆動方式 ディーゼルエンジン仕様 ディーゼルエンジン仕様

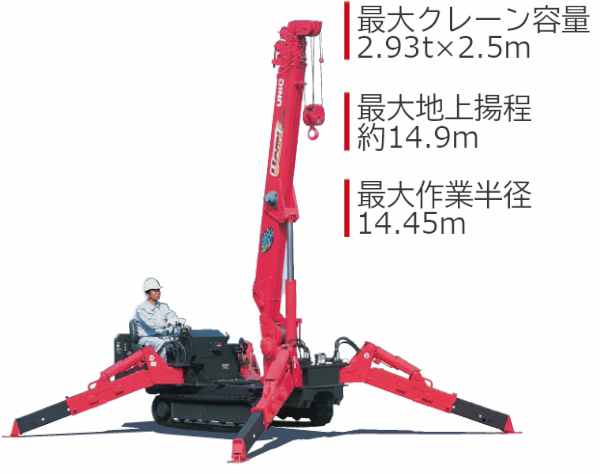

最大クレーン容量※1 2.93t×2.5m 2.93t×2.5m
最大地上揚程 (m) 約14.9 約14.9
最大地下揚程 (m) 約18.7 約18.7
最大作業半径 (m) 14.45 14.45
ブーム長さ (m) 3.63~14.61 3.63~14.61
ブーム伸長速度 (m/s) 10.98/23.0 10.98/23.0
ブーム上げ速度 (°/s ) 0~80/10.0 0~80/10.0
旋回範囲/速度 (°/rpm) 360(連続)/2.5 360(連続)/2.5
走行速度 (km/h) 0~3.0 0~3.0
クローラ設置長 (mm) 1,750 1,750
クローラ接地圧 (kPa) 36.0 36.0
アウトリガ最大張出幅 (mm) 4,565 4,565
寸法 全幅(mm) 1,300 1,300
寸法 全高(mm) 1,800 1,800
寸法 全長(mm) 4,340 4,340
運転整備重量 (kg) 3,860 3,860
操作要件 (クレーン) 技能講習 技能講習
操作要件 (玉掛) 技能講習 技能講習

※1 アウトリガ最大張出時
※2 電動モーター使用、50Hz時

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。



商品コード 151363 151362  151331
商品名 ミニクレーン 2.9エンジン専用6段/ML停止 2.9エンジン専用6段/自力分解/ML停止 2.9動力併用6段
メーカー 古河ユニック(UNIC) 古河ユニック(UNIC) 古河ユニック(UNIC)
メーカー名称 ミニ・クローラクレーン ミニ・クローラクレーン ミニ・クローラクレーン
型式 UR-W376C4RA2 UR-W376C4RA2 UR-W376CMRS
ブーム段数 6 6 6
駆動方式 ディーゼルエンジン仕様 ディーゼルエンジン仕様 AC200V電動モータ・

ディーゼルエンジン併用式

最大クレーン容量※1 2.93t×2.5m 2.93t×2.5m 2.93t×2.5m
最大地上揚程 (m) 約14.9 約14.9 約14.9
最大地下揚程 (m) 約18.7 約18.7 約18.7
最大作業半径 (m) 14.45 14.45 14.45
ブーム長さ (m) 3.63~14.61 3.63~14.61 3.63~14.61
ブーム伸長速度 (m/s) 10.98/23.0 10.98/23.0 10.98/40.0※2
ブーム上げ速度 (°/s ) 0~80/10.0 0~80/10.0 0~80/18.0※2
旋回範囲/速度 (°/rpm) 360(連続)/2.5 360(連続)/2.5 360(連続)/2.1※2
走行速度 (km/h) 0~3.0 0~3.0 0~1.3※2
クローラ設置長 (mm) 1,750 1,750 1,750
クローラ接地圧 (kPa) 36.7 36.3 36.8
アウトリガ最大張出幅 (mm) 4,725 4,565 4,565
寸法 全幅(mm) 1,300 1,300 1,300
寸法 全高(mm) 1,800 1,800 1,800
寸法 全長(mm) 4,340 4,340 4,520
運転整備重量 (kg) 3,925 3,890 3,940
操作要件 (クレーン) 技能講習 技能講習 技能講習
操作要件 (玉掛) 技能講習 技能講習 技能講習

※1 アウトリガ最大張出時
※2 電動モーター使用、50Hz時

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。
