橋梁点検車
YZ30FCSB



届く&コンパクト!
橋梁点検車YZ30FCSB

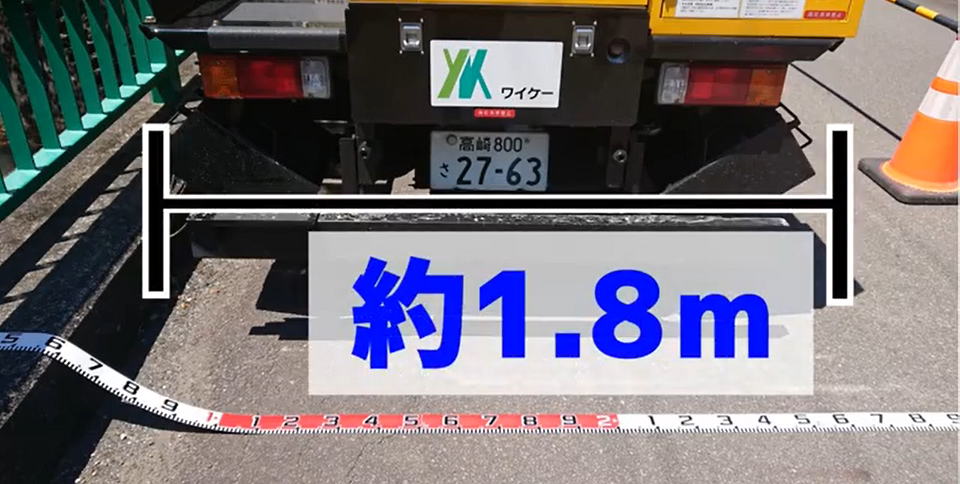

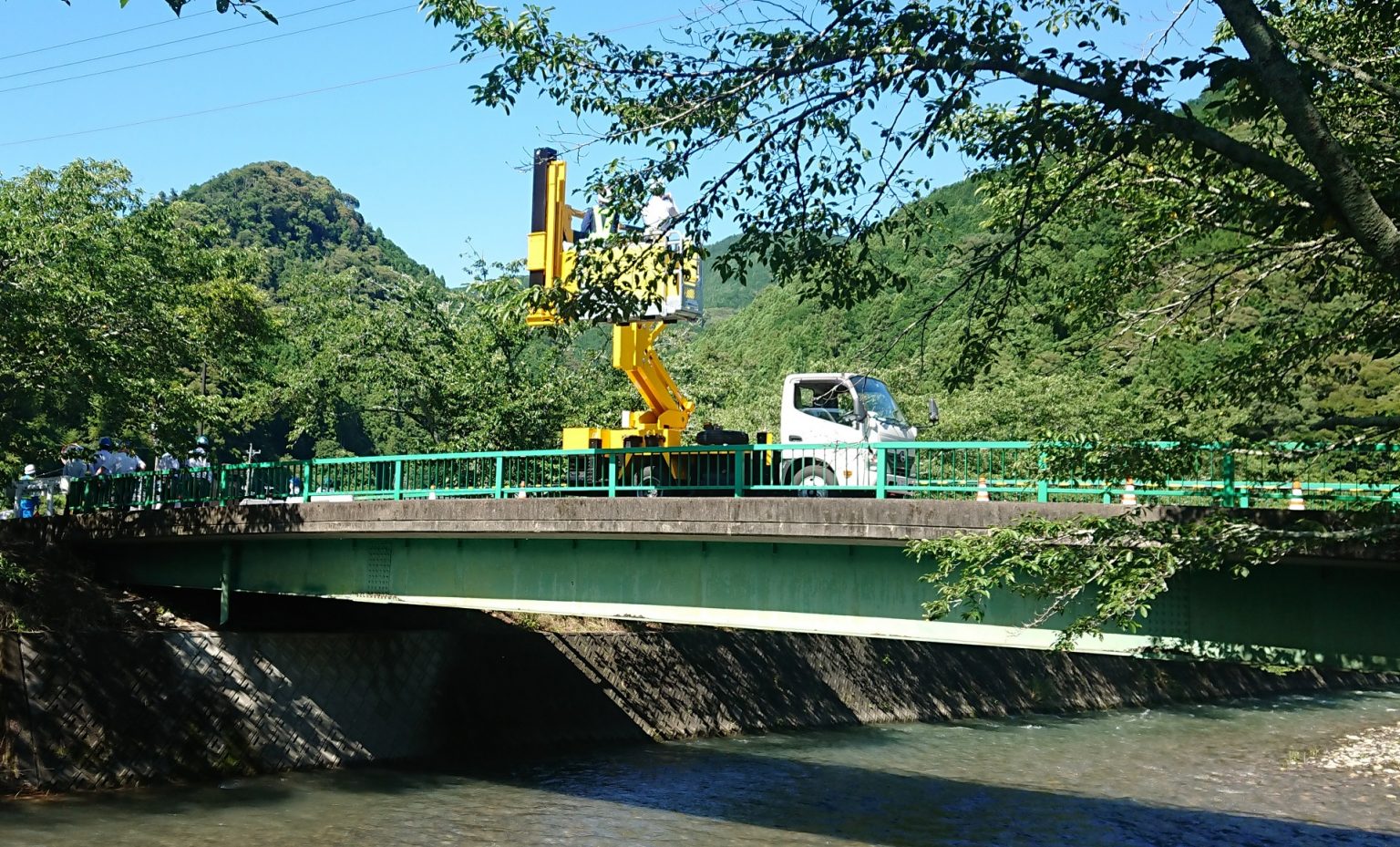

車両設置幅が1.8m

YZ30FCSBは2tサイズの車両で車両設置幅が1.8mというコンパクトさが魅力です。
デッキ作業時アウトリガが車体幅からはみ出さないため車両規制が省スペースでおこなえます。
側道橋など従来は入れなかった狭い現場でも作業可能です。

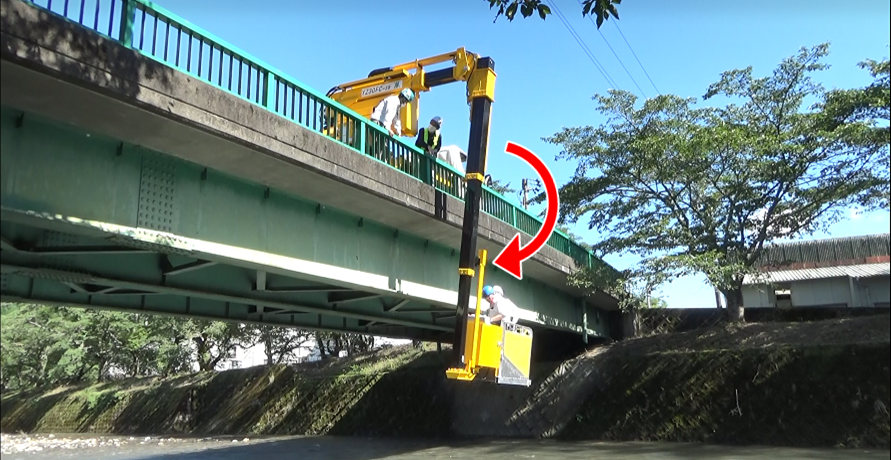

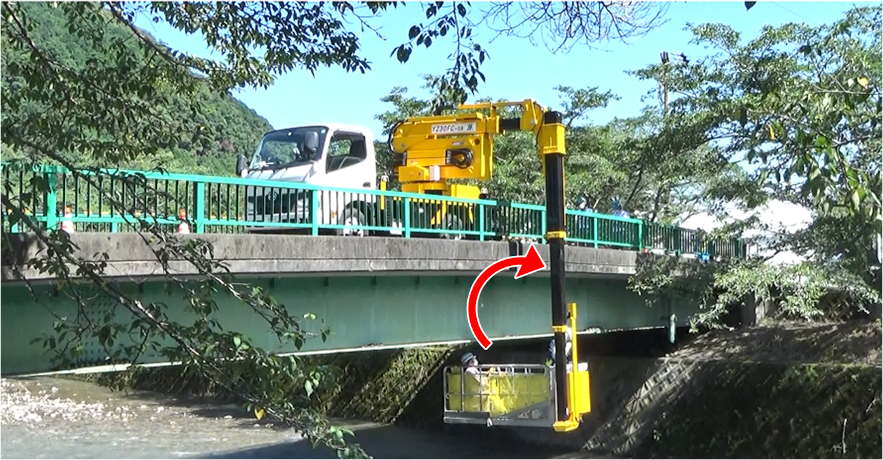

左右へのアプローチが可能

定位置でブームを180度旋回させる事ができアプローチ機能に優れています。

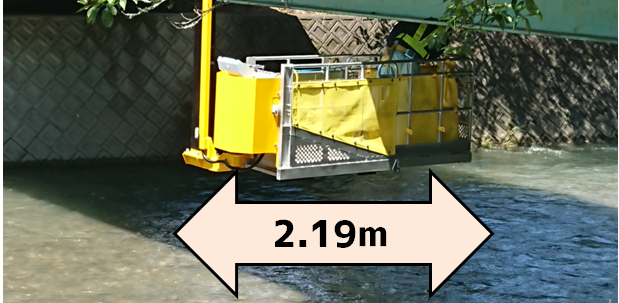

スライドバスケット機能

デッキはスライドバスケット機能により2.19mまで拡張可能です。

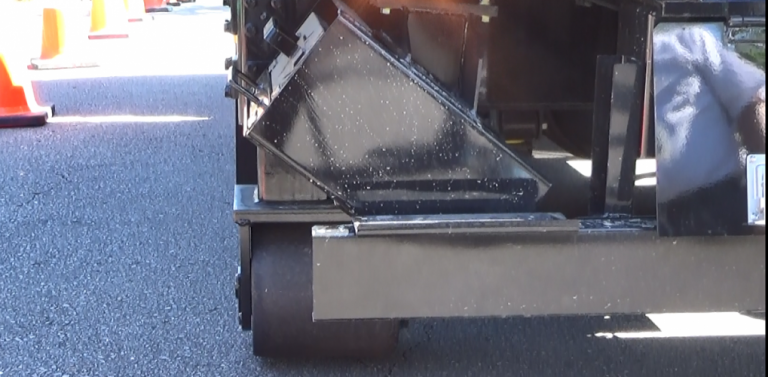

ローラジャッキ搭載

移動用ローラーを装備したローラジャッキの採用でデッキを上げたままの作業が可能です。

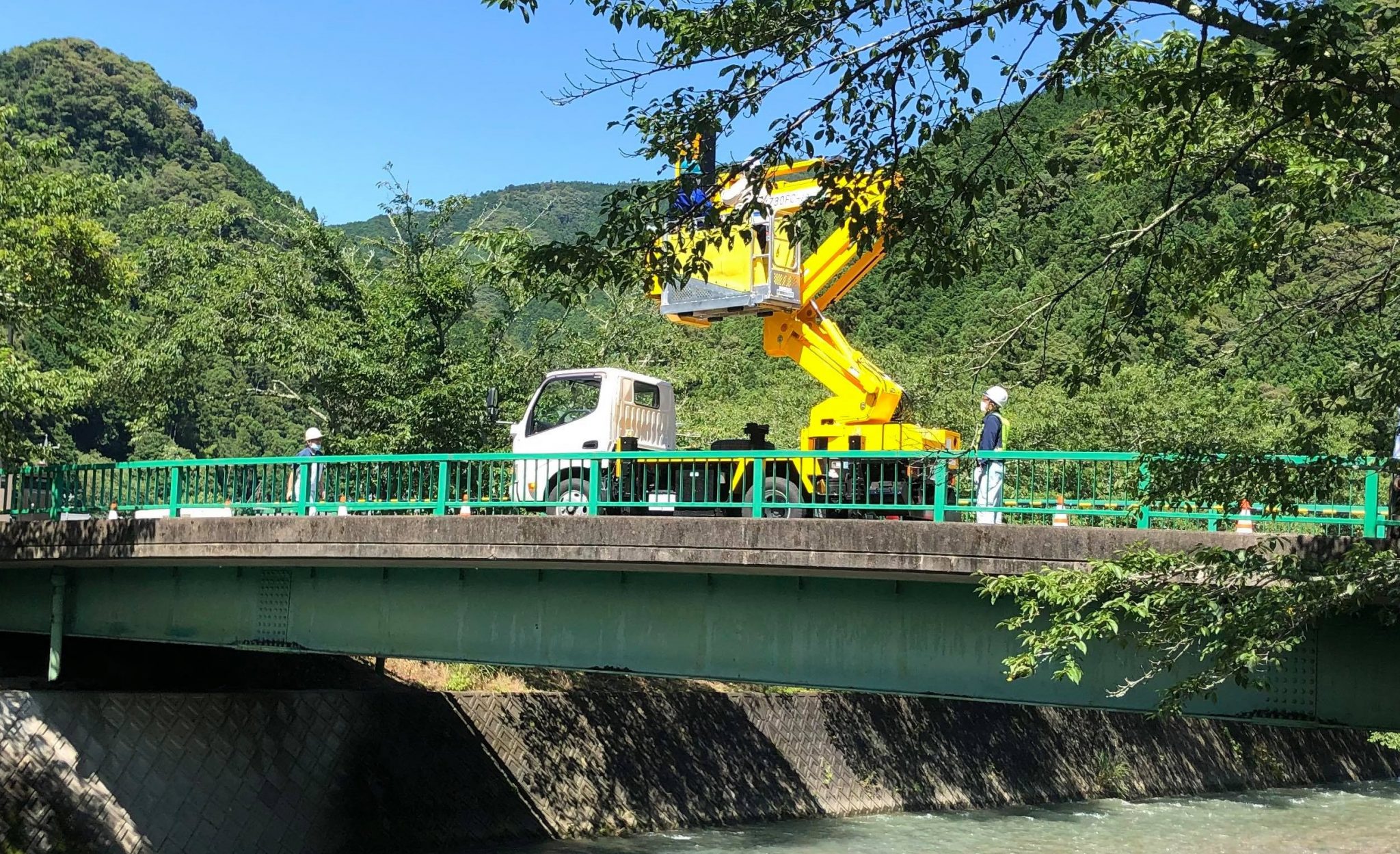

路面に傾斜がある場合でも使用可能



デッキマストチルト機能によりカーブや路肩など路面に傾斜がある場合でも安心して作業いただけます。

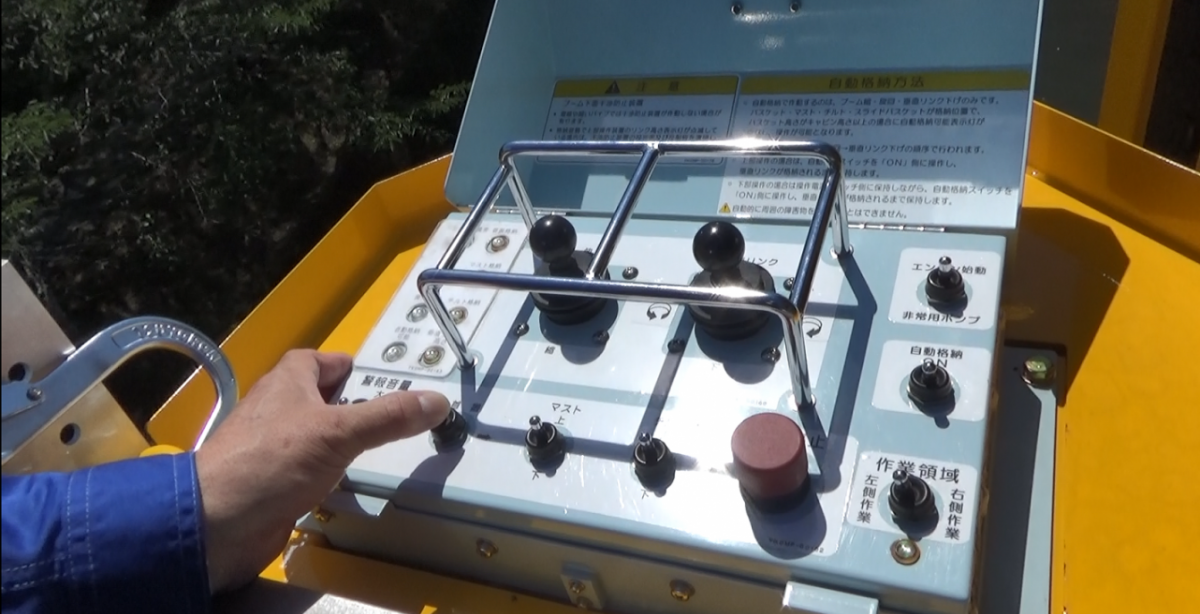

シンプルな操作パネル

操作パネルはシンプルで分かりやすく、デッキの操作パネルから簡単に上昇・下降などの操作が可能です。

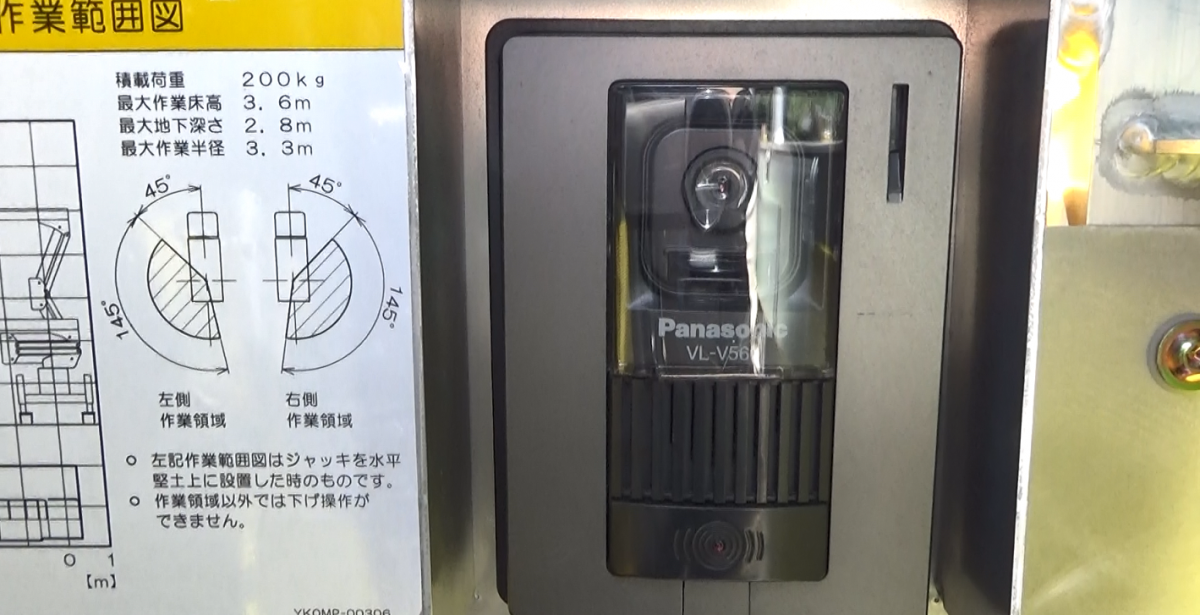

インターフォン装置搭載

デッキの作業車と運転席で通話ができるインターフォン装置を搭載し、運転手への移動指示がスムーズです。

NETIS登録技術だから、加点が望める!

この商品は、国土交通省により運用されるNETIS(新技術情報提供システム)に登録された技術を搭載しています。
施工者が活用すると、工事成績評定や総合評価方式の入札において加点の対象になります。

≫NETIS制度の詳細はこちら



仕様表・概要

仕様表



商品コード 121433
商品名 橋梁点検車YZ30FC A/T
メーカー ワイケー
メーカー名称 遮音壁・施設点検車YZ30FC
型式 YZ30FCSB
車両諸元:架装シャシ 2tクラス
車両諸元:全長×全高×全幅(mm) 5,140×3,240×1,800
車両諸元:車両総重量(kg) 約7,200
バスケット:最大地下深さ(m) 2.8
バスケット:最大地上高(m) 3.6
バスケット:最大作業半径(m) 3.3
バスケット:内側寸法:全長×全高×全幅(mm) 格納時:1,180×490×950

拡張時:2,190×610×1,000
マスト長さ(m) 2.25~5.25 + 0.95 (マストスライド)
マスト:伸縮ストローク(m) 3.95 (マストスライド含む)
ブーム:ブーム長さ(m) 2.27~3.27
ブーム:伸縮ストローク(m) 1.0
旋回角度(°) 左135 右180
運転免許 準中型免許
操作要件(高所) 特別教育
NETIS登録番号 HR-200003-A

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

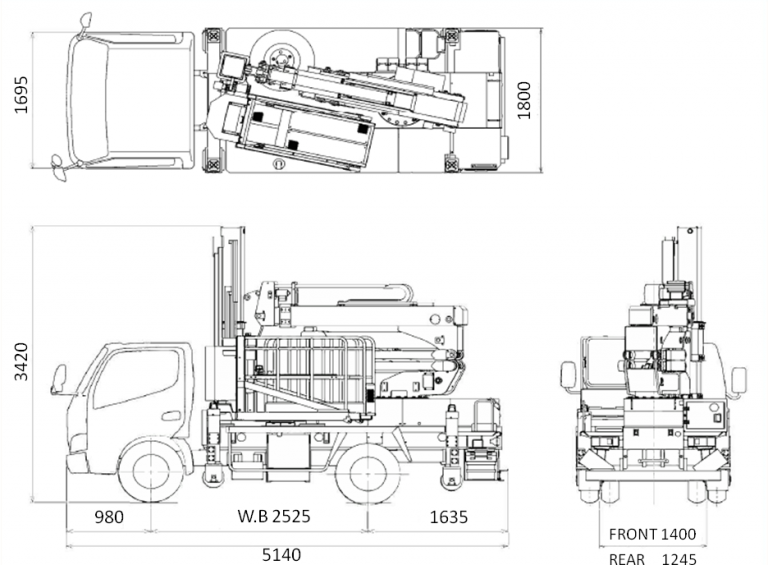

車両寸法図(mm)

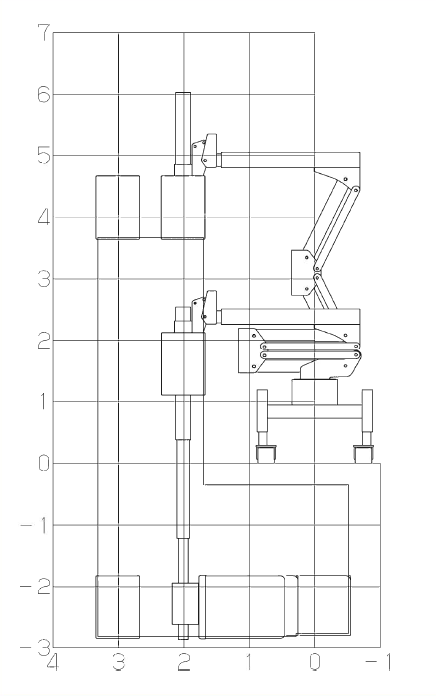

作業範囲図(m)
