トンネル点検車(垂直昇降式/運搬兼用)

運搬+高所+連続作業!
1台で作業の効率化を実現

トンネルの維持・補修などの軽作業の効率化に貢献する、垂直昇降型高所作業車です。ナンバープレートの区分は1ナンバー、普通貨物車。貨物車両登録のため、デッキ部分に荷物を積載して公道を走行することができます。1台でデッキへ荷を積載したままの道路走行(運搬)とデッキを上げたままでの車両移動の2役をこなします。

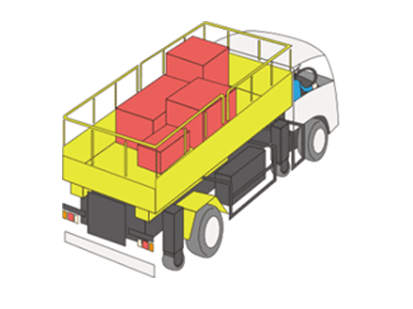

デッキへ積載したまま道路走行が可能

シザーズの構造を簡略化することで、荷を積載したままでの道路走行(運搬)が可能になりました。トンネル点検車に資材の積み込みができるため、荷物運搬用車両を準備する必要がありません。また、現場での荷物の積み替え作業が不要となるため、作業開始もスムーズ。作業時間の大幅な効率化を図れます。

広々デッキ!広い作業範囲を確保し効率アップ

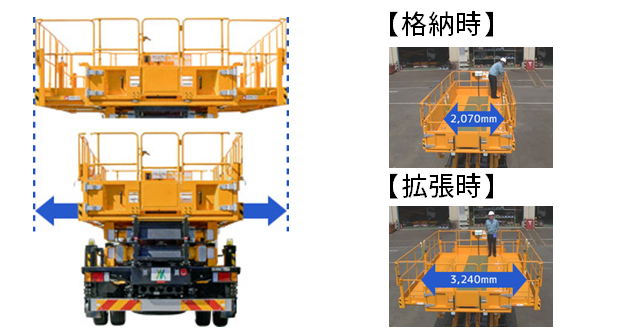

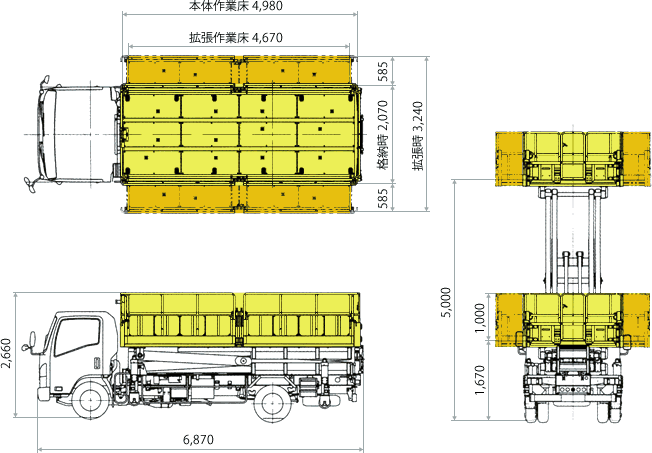

作業床寸法は全長4,980mm、幅は格納時2,070mm、拡張時3,240mm。デッキスライドによる作業床拡張で、車幅を超えての作業が可能。車両を移動せずに、広い作業範囲を確保でき、作業が効率良く進められます

作業姿勢のまま移動できる
ローラジャッキで連続作業を実現

標準的なバケット車で作業する場合は、ブームやジャッキを格納して移動する必要がありますが、ローラージャッキによりデッキを上昇したまま移動が可能です。作業姿勢のままで移動できるため連続作業が可能となり、トンネルの維持・補修作業を効率的におこなえます。ローラージャッキは横張り出しが無く、路面傾斜角度は前後5度、左右3度まで対応しています。

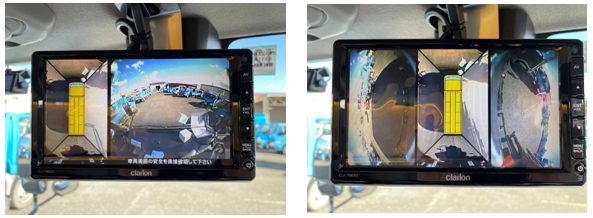

全周囲カメラシステム付き機種で安全性を向上

全周囲カメラシステム付を搭載した機種もございます。
作業・走行の際車両周辺の状況が確認しやすくなり安全性を向上します。

安全性と作業効率を高める基本装備

安全装置

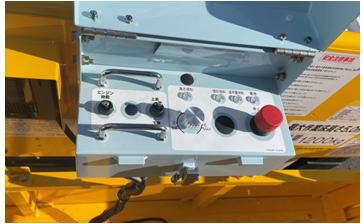

過積載・車体傾斜規制装置、高さ規制装置、緊急停止装置などを装備し、作業時の安全性を向上しています。

ロープ掛け

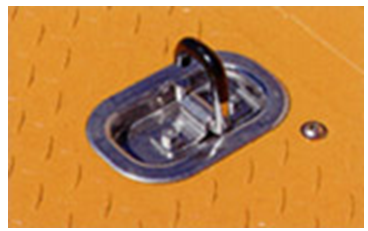

デッキ上に12か所のロープ掛けを設置しているので、作業・運搬の安全性や利便性が格段に向上します。

マーカーランプ

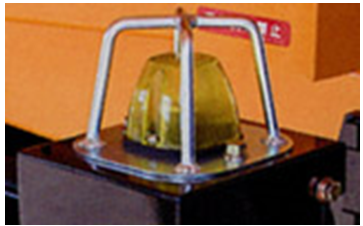

各ローラージャッキ上部にマーカーランプを搭載。遠方への視認性を高めています。

インターホン

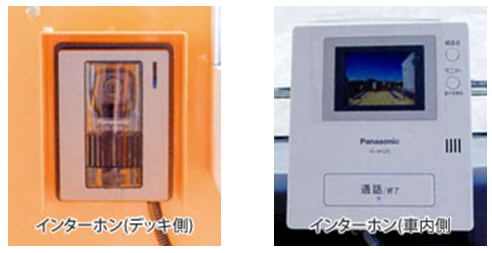

デッキ上の作業者と、運転席で通話できるインターホン装置を搭載。運転者への移動指示がスムーズにおこなえます。

昇降ステップ

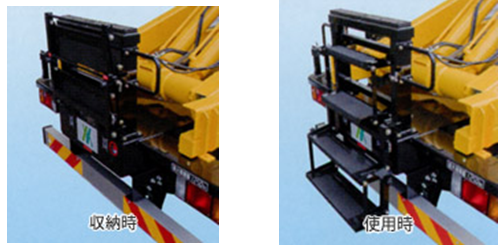

不使用時はフラットに収納、使用時は簡単に取り出して安全に登り降りできます。

レントの特別装備

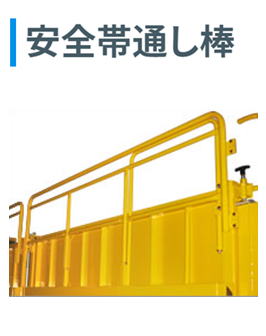

腰高の安全柵の上に、安全帯を装着する通し棒を設置。広い作業床を移動する際に、安全帯のかけ替えの手間が減らせます。

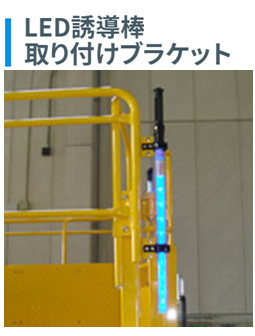

デッキ外側に、LED誘導棒の取り付けが可能なブラケットを装備。使用時に簡単に取り出すことが可能です。

スイッチを踏んでいる間、上部操作が可能になります。上部操作時の誤作動防止になります。

仕様表・概要

仕様表

商品コード 121436 121437
商品名 トンネル点検車5m垂直ロング AT/S トンネル点検車5m垂直ロング/全周囲カメラシステム付/AT/S
メーカー ワイケー ワイケー
メーカー名称 垂直昇降型高所作業車 垂直昇降型高所作業車
型式 YX50TG YX50TG
作業床:最大積載荷重 (kg):全体 1,200 1,200
作業床:最大積載荷重 (kg):拡張部分 左右125×2 左右125×2
作業床:最大地上高 (m) 5 5
作業床:格納時内側寸法(m):幅 2.07 2.07
作業床:格納時内側寸法(m):奥行 4.98 4.98
作業床:格納時内側寸法(m):高 1 1
作業床:拡張時内側寸法(m):幅 3.24 3.24
作業床:拡張時内側寸法(m):奥行 4.98 4.98
作業床:拡張時内側寸法(m):高 1 1
昇降装置 昇降速度(sec) :上昇 50 50
昇降装置 昇降速度(sec) :下降 50 50
ジャッキ:許容傾斜角度(度):前後 5 5
ジャッキ:許容傾斜角度(度):左右 3 3
架装シャシ 4tクラス 4tクラス
車両寸法 (mm):長 6,870 6,910
車両寸法 (mm):幅 2,140 2,140
車両寸法 (mm):高 2,660 2,630
車両総重量 (kg) 7,965 7,995
装備 衝突被害軽減ブレーキ 衝突被害軽減ブレーキ
全周囲カメラシステム
消火器
トランスミッション  AT AT
運転免許 中型免許(8t限定) 中型免許(8t限定)
操作要件(高所) 特別教育 特別教育

高所作業接触事故防止具 はさまれん棒
