動力部となるシンプルトルコンとその動力を増幅させる増力器を組み合わせることで強力なパワーを発揮します。
入力トルク算出方法
必要な締め付けトルクが決定しましたら、入力トルクを算出し、シンプルトルコンのトルク設定をおこなってください。
入力トルク = 出力トルク / レンチの倍率
例)出力トルク : 2,520N・m
増力器 : 12-350PX(3.6倍)
入力機器 : シンプルトルコンSTC-11A
700N・m = 2,520N・m/3.6倍
⇒シンプルトルコンでの入力トルクは700N・m必要となります。

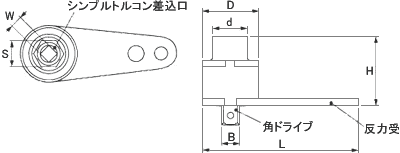

寸法図

仕様表
商品コード |
235655 |
235657 |
235658 |
― |
235661 |
235662 |
商品名 |
シンプル トルコン 増力器-4.1倍 |
シンプル トルコン 増力器-3.6倍 |
シンプル トルコン 増力器-4.5倍 |
シンプル トルコン 増力器-15.2倍 |
シンプル トルコン 増力器-13.6倍 |
シンプル トルコン 増力器-21.3倍 |
メーカー |
TONE(前田金属工業) |
型式 |
8-180PX |
12-350PX |
12-500PX |
20-1000PX |
20-1500PX |
20-2500PX |
最大出力トルク (N・m) |
1,800 |
3,500 |
5,000 |
10,000 |
15,000 |
25,000 |
最大入力トルク (N・m) |
439 |
972 |
1,110 |
649 |
1,100 |
1,180 |
倍率 |
4.1 |
3.6 |
4.5 |
15.2 |
13.6 |
21.3 |
寸法 |
D (mm) |
87 |
120 |
138 |
161 |
208 |
276 |
d (mm) |
75 |
73 |
73 |
73 |
82 |
82 |
H (mm) |
148 |
144 |
172 |
212 |
206 |
243 |
B (mm) |
25.4 |
38.1 |
38.1 |
63.5 |
63.5 |
63.5 |
S (mm) |
41 |
54 |
54 |
54 |
54 |
54 |
w (mm) |
19.0 |
25.4 |
25.4 |
25.4 |
25.4 |
25.4 |
L (mm) |
194 |
265 |
370 |
431 |
514 |
548 |
質量 (kg) |
5.0 |
9.0 |
13.6 |
27.1 |
42.0 |
83.0 |
- ※ 20-1000PXは落下防止用(保持用)吊り金具付です。
- ※ 20-1000PXのD、L寸法は吊り金具を含んだ寸法です。
