目標トルクを決めたら繰り返し締め付け精度は±5%。
(目標トルク:同じ締め付け条件下で、あるボルト群の中から5本以上のボルトを締めた時、トルクレンチで増し締めトルク法をおこなったその平均値)

インパクトレンチのような振動や衝撃音がなく、現場周辺への影響がありません。


トルク設定ダイヤルの目盛りを合わせるだけで簡単におこなえます。
操作時は、目標トルクに達すると自動停止します。
(ただし、ダイヤルの目盛りはあくまでも目安です。精度の高いトルク管理が必要な時は、締め付けトルクの確認をおこなってください。)

製鉄所、化学プラント、発電所、大型車両、重機械、造船所、鉄塔建設など、トルク規制が必要な大型ボルト・ナットの着脱で活躍しています。
- 工業製品の組立(ポンプ、パネルヒーター圧力容器、大型射出成形機、各種メーターなど)
- 金型固定用ボルト・ナットの着脱
- 鉄塔の組立
- 船舶エンジンメンテナンス
- 特殊車輌部品の取付け(キャタピラー、タンクローリーフランジなど)
仕様表
商品コード |
235627 |
235628 |
― |
235630 |
235639 |
235640 |
商品名 |
シンプル トルコン /300N-1 |
シンプル トルコン /500N-1 |
シンプル トルコン /500N-2 |
シンプル トルコン /700N-1 |
シンプル トルコン /800N-1 |
シンプル トルコン /800N-2 |
メーカー |
TONE(前田金属工業) |
メーカー名称 |
シンプルトルコン(六角ボルト用トルクコントロールレンチ) |
型式 |
STC-3A |
STC-5A |
GST52T |
STC-7A |
GST81 |
GST82 |
トルク範囲 (N・m) |
最小 |
150 |
300 |
200 |
350 |
最大 |
300 |
500 |
700 |
800 |
800 |
無負荷回転数 (min-1〔rpm〕) |
31 |
25 |
23 |
17 |
16 |
16 |
電圧 (V) |
100 |
100 |
200 |
100 |
100 |
200 |
電流値 (A) |
13.5 |
13.5 |
6.5 |
13.5 |
14.5 |
7.5 |
最大消費電力 (W) |
1,100 |
1,350 |
1,100 |
1,400 |
寸法 (mm) |
B |
19.0 |
19.0 |
25.4 |
H |
251 |
255 |
286 |
259 |
289 |
289 |
W |
84 |
84 |
84 |
L |
214 |
219 |
283 |
243 |
307 |
307 |
La |
233 |
233 |
273 |
Lb |
108 |
108 |
117 |
Lc |
64 |
64 |
65 |
83 |
質量 (kg) |
4.6 |
5.3 |
4.9 |
6.2 |
6.2 |
5.4 |
備考 |
Q・L・I形反力受け付属 |
商品コード |
235650 |
235652 |
235653 |
235654 |
― |
商品名 |
シンプルトルコン /1100N-1 |
シンプルトルコン /1200N-1 |
シンプルトルコン /1200N-2 |
シンプルトルコン /2100N-1 |
シンプルトルコン /2100N-2 |
メーカー |
TONE(前田金属工業) |
メーカー名称 |
シンプルトルコン(六角ボルト用トルクコントロールレンチ) |
型式 |
STC-11A |
GST121T |
GST122T |
GST211T |
GST212T |
トルク範囲 (N・m) |
最小 |
500 |
600 |
1,000 |
最大 |
1,100 |
1,200 |
2,100 |
無負荷回転数 (min-1〔rpm〕) |
16 |
10 |
5 |
電圧 (V) |
100 |
100 |
200 |
100 |
200 |
電流値 (A) |
15.0 |
14.5 |
7.5 |
13.5 |
6.5 |
最大消費電力 (W) |
1,400 |
1,350 |
寸法 (mm) |
B |
25.4 |
25.4 |
25.4 |
H |
287 |
304 |
301 |
W |
106 |
84 |
84 |
L |
326 |
325 |
326 |
332 |
La |
289 |
369 |
Lb |
129 |
183 |
Lc |
86 |
126 |
質量 (kg) |
9.0 |
8.1 |
7.1 |
7.3 |
備考 |
Q・L・I形反力受け付属 |

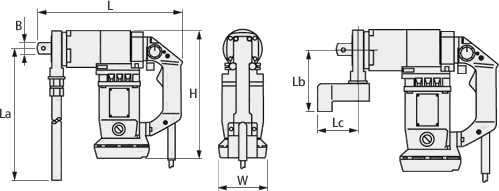

寸法図
