一次締めレンチ(六角ボルト用)
低騒音・低振動で、作業性・操作性・安全性に優れた一次締め機です。
高力六角ボルト、溶融亜鉛めっき高力六角ボルト、12G溶融亜鉛めっき高力六角ボルトの締め付けに利用します。
インパクトレンチとは異なり、打撃機構がないので、低騒音・低振動で作業ができます。
KR-4001TおよびKR-4002Tは、締め付けボルトサイズに合わせて、締め付けトルクを設定可能です。
GKR251とGKR252は、トルク調整ノブで締め付けトルクの強弱の調整をおこなえます。トルク調整ノブはロック機構付で、作業途中の不意の設定ズレを防止します。
※ 調整は目安です。
軸力の検査数値などを記載した点検表を添付します。
GKR251とGKR252は、新型の高剛性アルミボディの二重絶縁モータ搭載などにより二重絶縁構造を実現。
作業者の安全を確保します。
仕様表
| 商品コード | 232740 | 232741 | 232745 | 232746 | |
|---|---|---|---|---|---|
| 商品名 | 一次締機反力 /M16～22-1 |
一次締機反力 /M16～22-2 |
一次締機反力/ M16～24-1 |
一次締機反力/ M16～24-2 |
|
| メーカー | TONE(前田金属工業) | ||||
| メーカー名称 | 1次締め専用レンチ 建方1番(六角ボルト用) | ||||
| 型式 | KR-221A | KR-222A | GKR251 | GKR252 | |
| 適用 ボルト サイズ |
高力六角ボルト | M16、M20、M22 | ― | ||
| 溶融亜鉛めっき 高力六角ボルト |
M16、M20、M22 | M16、M20、M22、M24 | |||
| 12G溶融亜鉛 めっき高力六角ボルト |
― | ||||
| 仕様/タイプ | スタンダード | トルク調整付 | |||
| 電圧 (V) | 100 | 200 | 100 | 200 | |
| 最大電流 (A) | 13.5 | 6.5 | 14 | 7 | |
| 最大消費電力 (W) | 1,100 | 1,350 | |||
| 無負荷回転数 (min-1[rpm]) | 85 (M16) 110 (M20・M22) |
110 | |||
| トルク制御範囲 (N・m) | ― | ||||
| 繰り返し締め付け精度 (%) ※1 | ±15 | ||||
| 質量 (kg) ※2 | 4.1 | 4.3 | |||
| 寸法 (mm) |
A | 235 | 226 | ||
| B | 49 | 57 | |||
| C | φ68 | ||||
| D | φ59 | φ65 | |||
| E | 245 | 254 | |||
| F | 90 | 86 | |||
| 備考 | 点検表付 | ||||
| 商品コード | 235237 | 235238 | 235239 | 235240 | |
|---|---|---|---|---|---|
| 商品名 | 一次締機反力 /M20～24-1 調整付 |
一次締機反力 /M20～24-2 調整付 |
一次締機 反力/ M22・24-1 |
一次締機 反力/ M22・24-2 |
|
| メーカー | TONE(前田金属工業) | ||||
| メーカー名称 | 1次締め専用レンチ 建方1番(六角ボルト用) | ||||
| 型式 | KR-2024-1 | KR-2024-2 | KR-241 | KR-242 | |
| 適用 ボルト サイズ |
高力六角ボルト | M20、M22、M24 | M22、M24 | ||
| 溶融亜鉛めっき 高力六角ボルト |
M20、M22、M24 | M22、M24 | |||
| 12G溶融亜鉛 めっき高力六角ボルト |
― | ||||
| 仕様/タイプ | トルク調整付 | スタンダード | |||
| 電圧 (V) | 100 | 200 | 100 | 200 | |
| 最大電流 (A) | 13.5 | 6.5 | 13.5 | 6.5 | |
| 最大消費電力 (W) | 1,100 | ||||
| 無負荷回転数 (min-1[rpm]) | 最大70 | 60(弱)/70(強) | |||
| トルク制御範囲 (N・m) | 約160～250 (M20、M22) 約220～310 (M24) |
― | |||
| 繰り返し締め付け精度 (%) ※1 | ±15 | ||||
| 質量 (kg) ※2 | 5.1 | ||||
| 寸法 (mm) |
A | 261 | 235 | ||
| B | 51 | 49 | |||
| C | φ77 | φ68 | |||
| D | φ65 | φ59 | |||
| E | 259 | 245 | |||
| F | 115 | 90 | |||
| 備考 | 点検表付 | ||||
| 商品コード | 232742 | 232743 | 235241 | |
|---|---|---|---|---|
| 商品名 | 一次締機反力/ 12GM22/24-1 |
一次締機反力/ 12GM22/24-2 |
一次締機反力/ 12GM22/24-2絶 |
|
| メーカー | TONE(前田金属工業) | |||
| メーカー名称 | 1次締め専用レンチ 建方1番(六角ボルト用) | |||
| 型式 | KR4001T | KR4002T | GKR502 | |
| 適用 ボルト サイズ |
高力六角ボルト | ― | ||
| 溶融亜鉛めっき 高力六角ボルト |
― | |||
| 12G溶融亜鉛 めっき高力六角ボルト |
M22、M24 | |||
| 仕様/タイプ | トルク調整付 | |||
| 電圧 (V) | 100 | 200 | 200 | |
| 最大電流 (A) | 13.5 | 6.5 | 8.0 | |
| 最大消費電力 (W) | 1,100 | 1,550 | ||
| 無負荷回転数 (min-1[rpm]) | 26 | 32 | ||
| トルク制御範囲 (N・m) | 300～500 | ― | ||
| 繰り返し締め付け精度 (%) ※1 | ― | ±15 | ||
| 質量 (kg) ※2 | 4.9 | 4.8 | ||
| 寸法 (mm) |
A | ― | 263 | |
| B | ― | 57 | ||
| C | ― | φ68 | ||
| D | ― | φ65 | ||
| E | ― | 254 | ||
| F | ― | 111 | ||
| 備考 | 点検表付 | |||
- ※1 同じトルク設定・作業条件で締め付けた際の締め付けトルクのバラツキを％で表したものです。
- ※2 質量に、ソケット、コード線は含まれておりません。
- ※3 GKR251、GKR252の対応ボルトは、溶融亜鉛めっき高力六角ボルトのみとなります。

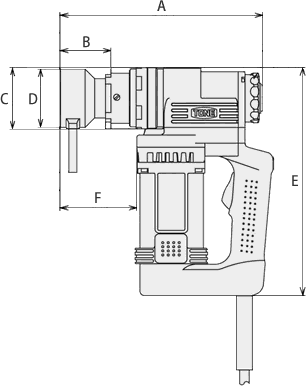

寸法図
使用上の注意
- 高速締結のため、停止時の反力が多少大きくなります。ご注意ください。
- 2度締め、ルーズ締めはしないでください。
- 同一ボルトを繰り返し締め付けますと、レンチの寿命を短くするだけでなく故障の原因になります。
