TIG溶接機(直流/高周波レス/300A)YC-300BC2
TIG溶接機の多くはアークスタート時に母材と電極との間に火花放電を誘発する役目で高周波を使われています。しかし、高周波は近くにあるエレクトロニクス機器に侵入して電磁障害の原因となります。
エレクトロニクス機器が配された生産現場は、この高周波ノイズが誤作動を引き起こすことがありました。
アークスタート時に高周波を使用しないため、他のエレクトロニクス機器に及ぼす高周波ノイズの影響を低減。
TIG溶接現場の高周波ノイズの問題解消につながります。
広帯域ノイズフィルターの装備によりインバーターノイズを低減。
高周波レスと合わせて、ラジオ・テレビ・コンピューターなどに及ぼすノイズ影響を抑えます。
高周波レススタート方式で、仮付け溶接などの繰り返しスタートや、延長ケーブルを使用した時のスタート性が良好です。プラント工事などの溶接に最適です。
電極～母材間距離に左右されないアークスタート性で、4Aから定格電流まで安定したシャープなアークです。従来インバーター機比1.6倍の高速制御でアークの集中性と安定性を実現しています。
- ミドルパルス制御(10～500Hz)
薄板溶接に威力を発揮。 - ローパルス制御(0.5～25Hz)

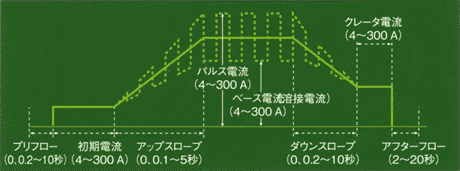

中・厚板溶接に威力を発揮。 - アップスロープ・ダウンスロープ制御
溶落ちのない均一な溶接。 - 初期電流制御
溶接開始部での溶込み不足や溶落ちなどの欠陥を防止。

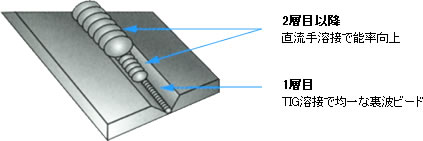

軟鋼、ステンレス、高張力鋼やCr-Mo鋼などを高品質に溶接するとともに、TIG溶接後の2層目以降の能率アップに威力を発揮します。
高周波レススタート方式は電極の消耗の低減効果もあります。電極表面を荒らさないため、電極が長寿命化。高頻度のアークスタート時に効果を発揮します。
軽量化されて41kg。運搬時は2段、保管時は3段まで段積みが可能です。
- 異常表示灯
- ノーヒューズブレーカー付電源スイッチ
- 電撃防止機能
- 各種治具用接続端子
- 省エネ機能付
- 三相・単相・200/220V・50/60Hz共用。
仕様表
| 商品コード | 223023 | |||
|---|---|---|---|---|
| 商品名 | ティグ溶接機／300A高周波レス | |||
| メーカー | パナソニック | |||
| メーカー名称 | 高周波レス直流TIG溶接機 | |||
| 型式 | YC-300BC2 | |||
| 制御方式 | IGBTインバーター方式 | |||
| 定格入力電圧 (V) | 200・220 | |||
| 相数 (相) | 単相 | 三相 | ||
| 電源周波数 (Hz) | 50・60 | |||
| 定格入力 (kVA/kW) | 10.4/6.5 | 14.0/10.2 | ||
| 溶接法(直流) | TIG(パルスTIG可)、アークスポット、手溶接 | |||
| 定格出力電流(A) | 直流TIG | DC180 | DC300 | |
| 手溶接 | DC180 | DC250 | ||
| 定格出力電圧 (V) | 直流TIG | DC17.6 | DC20 | |
| 手溶接 | DC28 | DC30 | ||
| 定格使用率 (10分周期)(%) | 40 | |||
| 最高無負荷電圧(V) | DC80 | |||
| 出力電流調整範囲(A) | 初期電流、クレータ電流、パルス電流 | 4～180 | 4～300 | |
| 直流 | 直流TIG | 4～180 | 4～300 | |
| 手溶接 | 4～180 | 4～250 | ||
| アップスロープ時間 (秒) | 0または0.1～5 | |||
| ダウンスロープ時間 (秒) | 0または0.2～10 | |||
| プリフロー時間 (秒) | 0または0.2～10 | |||
| アフターフロー時間 (秒) | 2～20 | |||
| アークスポット時間 (秒) | 0.2～5 | |||
| パルス周波数(Hz) | ミドルパルス | 10～500 | ||
| ローパルス | 0.5～25 | |||
パルス幅 (%) |
10～90 | |||
| TIG起動方式 | 直流高電圧スタート方式 | |||
| クレータ制御 | 「有」「無」「反復」(「反復」時のアーク停止：トーチ引き上げによる) | |||
| 電撃防止設定(手溶接時) | ON(23V) | |||
| 冷却方式 | 強制空冷(吐き出し)(TIG、スポット時は節電機能付) | |||
| 絶縁の種類 | H種 | |||
| 外形寸法 (mm) | W288×D520×H552 | |||
| 質量 (kg) | 41 | |||
| 標準セット内容 | 本体、一次入力線 | |||
※ アースの長さはお問い合わせください。
電源設備容量および必要ケーブルの太さ
| 入力電源 | AC200/220V±10%(共用) 50/60Hz共用 | ||
|---|---|---|---|
| 相数 | 単相 | 三相 | |
| 電源設備容量および 必要ケーブルの太さ |
商用電源の場合(kVA) | 10.4以上 | 14.0以上 |
| エンジン発電機の場合(kVA) | 31.2以上 | 28.0以上 | |
| 入力保護機器(配電箱) | ヒューズ(B種)付開閉器(A) | 40 | 40 |
| ノーヒューズブレーカー(または漏電遮断器)(A) | 60 | 50 | |
| 導体断面積 | 入力側ケーブル(mm2) | 5.5以上 | |
| 接地線 | 入力側ケーブルと同等以上 | ||
電源設備
| 入力電源電圧の変動 | 許容範囲は200V入力時：180～220V 220V入力時：198～242V |
|---|---|
| エンジン発電機を使用するとき | ・三相入力時は溶接機定格入力の2倍以上、単相入力時は3倍以上の容量で、ダンパー巻線を備えた発電機をご使用ください。 ・電圧・周波数が定格出力に達してから、本溶接機の電源スイッチを入れてください。 |
| 入力電源側の配線 | 入力保護器を内蔵した配電箱を本溶接機1台ごとに設けてください。 |
関連商品 (TIGトーチ)
| 商品 コード |
商品名 | トーチ定格 電流 (A) |
パワー ケーブル ジョイント |
トーチスイッチ ケーブルジョイント |
長さ (m) |
構成品 |
|---|---|---|---|---|---|---|
| 223104 | ティグフレキトーチ/150A4mネジC | 150 | NK(中島式) | 100V防水 コネクタプラグ |
4 | フレキシブルトーチ、 アルゴンゲージ、 ガスホース3m |
| 223109 | ティグフレキトーチ/150A4mネジ | 150 | NK(中島式) | メタコン | 4 | |
| 223110 | ティグフレキトーチ/150A8mネジ | 150 | NK(中島式) | メタコン | 8 | |
| 223111 | ティグフレキトーチ/200A4mネジ | 200 | NK(中島式) | メタコン | 4 |
関連商品 (TIGトーチ延長)
| 商品 コード |
商品名 | パワーケーブル ジョイント |
トーチスイッチ ケーブルジョイント |
長さ (m) |
構成品 |
|---|---|---|---|---|---|
| 223069 | ティグトーチ延長/20mネジC | NK(中島式) | 100V防水コネクタプラグ | 20 | パワーケーブル、 ガスホース、 トーチスイッチケーブル |
| 223073 | ティグトーチ延長/30mネジC | NK(中島式) | 100V防水コネクタプラグ | 30 | |
| 223070 | ティグトーチ延長/20mネジ | NK(中島式) | メタコン | 20 | |
| 223074 | ティグトーチ延長/30mネジ | NK(中島式) | メタコン | 30 |
関連商品 (母材ケーブル)
| 商品コード | 商品名 | ジョイント |
|---|---|---|
| 284702 | キャプタイヤアース10m ピン | 三立 |
| 284683 | キャプタイヤアース/3m軽量ピン |
関連商品 (手溶接ホルダ)
| 商品コード | 商品名 | ジョイント |
|---|---|---|
| 284722 | キャプタイヤホルダ20m ピン | 三立 |
| 284686 | キャプタイヤホルダ/3m軽量ピン |
関連商品 (その他)
| 商品コード | 商品名 |
|---|---|
| 284761 | 接地用ボディーアース/万力型 |
| 284770 | 溶接用面 |
販売品
| 商品コード | 商品名 |
|---|---|
| 542310 | ティグ電極棒1.6 |
| 542320 | ティグ電極棒2.4 |
お客様準備品
| ※お客様準備品 | アルゴンガス |
|---|

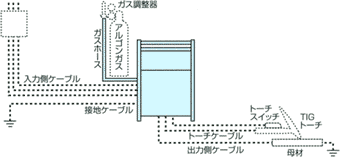

接続図 (TIG溶接の場合)
■色が標準構成品です。

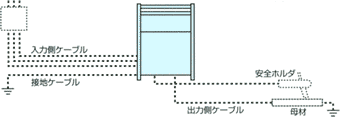

接続図 (手溶接の場合)
